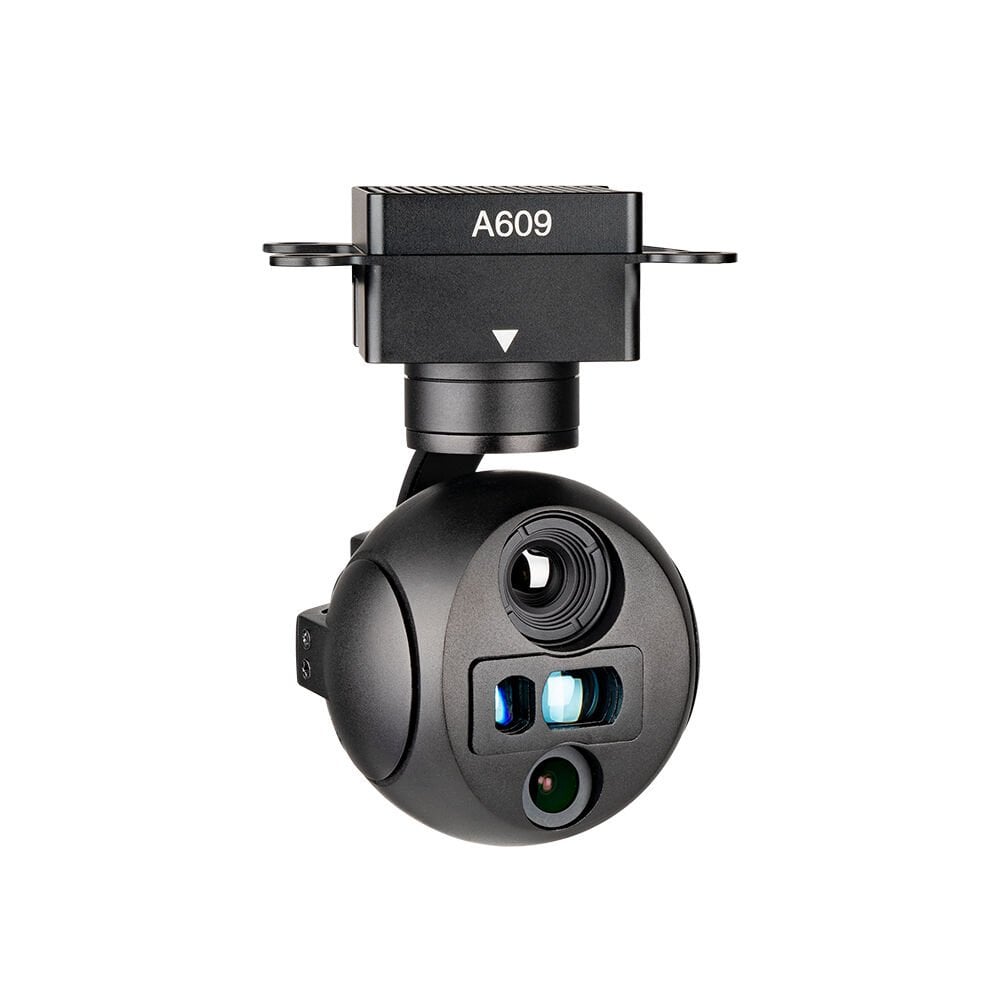

ViewPro A609R Ultra-Kompakt En Hafif Üç Sensör 3 Eksenli EO/IR ve LRF Gimbal Kamera

A609R Ultra-Kompakt En Hafif Üç Sensör 3 Eksenli EO/IR ve LRF Gimbal Kamera

ViewPro A609R Gimbal Kamera Genel Bakış

The ViewPro A609R Gimbal Kamera İHA uygulamaları için özel olarak tasarlanmış hafif, ultra kompakt ve yüksek performanslı bir görüntüleme sistemidir. EO, IR ve Lazer Mesafe Ölçer (LRF) yetenekleri, bu üçlü sensörlü gimbal kamera, gözetleme, incelemeler ve arama-kurtarma operasyonları gibi çeşitli drone görevleri için olağanüstü çok yönlülük sunar. Sadece 235 grA609R, son teknolojiyi benzersiz taşınabilirlikle bir araya getirerek kompakt form faktörlerinde güvenilir performans arayan İHA operatörleri için ideal bir seçim haline geliyor.

ViewPro A609R Gimbal Kameranın Temel Özellikleri

1. Üçlü Sensör Mükemmelliği

• Elektro-Optik (EO) Kamera: Full HD 1080 çözünürlük 2MP sensör Ve 12x dijital yakınlaştırma, hassas denetim ve izleme için net ve berrak görseller sunar.
• Kızılötesi (IR) Termal Görüntüleme: Bir donanıma sahip 640x512 VOx termal görüntüleyici, insan hedeflerini tespit eder 379m ve araçlara kadar 1,1 kmÇeşitli senaryolar için üç renk paletini (beyaz sıcak, siyah sıcak, sözde renk) destekler.
• Lazer Mesafe Ölçer (LRF): Aradaki mesafeleri ölçer 5m ila 1200m ±1m doğrulukla hassas operasyonlar için güvenilir hedef bilgisi sağlar.

2. Kompakt ve Hafif

• Ultra Taşınabilir: Sadece 235 grA609R, işlevsellikten ödün vermeden uçuş verimliliğini en üst düzeye çıkararak hafif dronlar için mükemmeldir.
• Dayanıklı Tasarım: Sıcaklık aralığının aşırı olduğu aşırı koşullarda sorunsuz bir şekilde çalışır -20°C ile +60°C arası.

3. Gelişmiş AI İzleme ve Coğrafi Etiketleme

• AI Nesne Takibi: Otomatik olarak en fazla kişiyi tanımlar ve izler 10 eş zamanlı hedefAraçlar ve insanlar dahil olmak üzere yüksek tespit doğruluğu (≥%85) ile.
• Coğrafi Etiketleme Yeteneği: Doğru konum verileri için görüntülere hassas GPS koordinatlarını ve zaman damgalarını yakalar.

4. Termal Radyometri (Opsiyonel)

• Radyometrik Fonksiyon: İsteğe bağlı termal veri çıkışı, sıcaklık aralıklarını destekler -20°C ile +150°C arası veya +100°C ila +550°C ±2°C hassasiyetle, endüstriyel denetimler ve çevresel izleme için idealdir.

5. Akıllı Görüntüleme ve Kontrol

• Ekran Üstü Görüntüleme (OSD):Pitch/yaw açıları, büyütme, menzil değeri, GPS koordinatları ve irtifa gibi temel verileri sağlar.
• Çoklu Video Çıkışları: Eş zamanlı gerçek zamanlı izleme ve analiz için çift akışlı videoyu (EO ve IR) destekler.
• Esnek Kontrol Seçenekleri: İHA sistemleriyle kusursuz entegrasyon için TTL, S.BUS, TCP veya UDP üzerinden çalışır.

  Donanım Parametresi
  Çalışma voltajı	16V
  Giriş voltajı	4S ~ 6S (14,8V~25,2V)
  Dinamik akım	530~1000mA @ 16V
  Güç tüketimi	8,5W ~ 16W
  Çalışma ortamı sıcaklığı.	-20℃  ~ +60℃
  Çıktı	IP (RTSP/UDP  720p/1080p 30fps H264/H265)
  Yerel depolama	SD kart (256G'a kadar, sınıf 10, FAT32)
  Fotoğraf depolama biçimi	JPG(1920*1080)
  Video depolama biçimi	MP4(1080P 30fps)
  Kontrol yöntemi	TTL veya S.BUS (bunlardan birini seçin ve varsayılan olarak TTL) ve TCP/UDP
  Gimbal Özellikleri
  Mekanik Aralık	Eğim/Pitch: -45°～130°,    Yuvarlanma: ±60°,   Sapma/Pan: ±150°
  Kontrol Edilebilir Aralık	Eğim/Pitch: -40°～125°,   Sapma/Pan: ±145°
  Titreşim açısı	Eğim/Yuvarlanma/Sapma: ±0,02°
  Merkeze tek tuşla ulaşın	√
  EO Kamera Özellikleri
  Görüntüleyici Sensör	1/2.9" CMOS Sensörü
  Görüntü pikseli	2 MP
  Resim kalitesi	Tam HD 1080 (1920*1080)
  Odak Uzunluğu	6mm
  Dijital yakınlaştırma	1x~12x
  Görüş Açısı (D,H,V)	Görüş alanı: D 60°    H50°    28° derece
  IR Termal Görüntüleme Cihazı Özellikleri
  Odak Uzunluğu	9,1 mm
  Yatay FOV	48,3°
  Dikey FOV	38,6°
  Çapraz FOV	62,4°
  Çalışma modu	Soğutulmamış VOx uzun dalga (8μm~14μm) termal görüntüleyici
  Dedektör pikseli	640*512
  Piksel boyutu	12 mikron
  Dijital yakınlaştırma	1x~8x
  Odaklanma yöntemi	Atermal birincil lens
  NET	≤40mK (@25℃,@F1.0)
  Renk paleti	Beyaz, siyah, sahte renk
  Dedektif Mesafesi (Erkek: 1.8x0.5m)	379 metre
  Mesafeyi Tanıma (Erkek: 1.8x0.5m)	95 metre
  Doğrulanmış Mesafe (Erkek: 1.8x0.5m)	47 metre
  Dedektif Mesafesi (Araba: 4.2x1.8m)	1163 metre
  Mesafeyi Tanıma (Araba: 4.2x1.8m)	291 metre
  Doğrulanmış Mesafe (Araba: 4.2x1.8m)	145 metre
  Radyometrik fonksiyon (Opsiyonel)	Tam ekran sıcaklık verisi çıkışını destekler
  	Opsiyonel aralık (-20℃~+150℃, +100℃~+550℃)
  	±2℃  veya okumanın ±%2'si (hangisi büyükse).
  EO / IR Kamera Nesne Takibi
  Sapma pikselinin güncelleme oranı	30Hz
  Sapma pikselinin çıkış gecikmesi	<30ms
  Minimum nesne kontrastı	%5
  SNR	4
  Minimum nesne boyutu	16*16 piksel
  Maksimum nesne boyutu	256*256 piksel
  İzleme hızı	±48 piksel/çerçeve
  Nesne hafıza zamanı	100 kare
  EO/IR Kamera AI Performansı
  Hedef türü	Araba ve insan
  Eş zamanlı tespit miktarı	≥ 10 hedef
  Min kontrast oranı	%5
  Minimum hedef boyutu	5×5 piksel
  Araba tespit oranı	≥%85
  Yanlış alarm oranı	≤%10
  IR Lazer Mesafe Ölçer
  Menzil	5~1200 metre
  Kesinlik	1m
  Işık demeti	905nm darbeli lazer
  Ayrık Açı	~6 mrad
  Lazer darbe frekansı	1~4Hz
  Konum Çözümleme	Hedefin enlem ve boylamı
  Mesafe Ölçer	Ekranın ortasındaki nesne ile lazer mesafe ölçer arasındaki mesafeyi ölçün
  Özellikler
  Ekran Görüntüsü	Gimbal'in sapma ve eğim açısını, büyütmeyi, mesafe değerini, kart kayıt süresini, uçak GPS'ini ve irtifasını, hedef mesafe noktası GPS'ini ve irtifasını, tarih ve saati görüntüleyin
  Coğrafi etiketleme	Resimde zamanı ve GPS koordinatını göster
  Çevrimiçi kart okuma	HTTP resim veya videoları oku
  KLV (UDP)	Kart kaydı veya Viewlink video oynatma
  ArduPilot / PX4	Destek(Mavlink protokolü) İsteğe bağlı: Ardupilot Beni takip et özelliğini destekleyin
  Video birleştirme	EO+IR /IR+EO /EO /IR
  Çift video akışı çıkışı (isteğe bağlı)	Destek (EO ve IR iki akış çıkışı, notlar: çift video akış çıkışı etkinleştirildiğinde kayıt yapılamaz)
  Paketleme Bilgileri
  Kuzeybatı	235±10 gr
  Ürün ölçümü	78*62*106,2 mm
  Aksesuarlar	vidalar, USB'den TTL kablosuna, güç kablosu, çok işlevli kablo, Ethernet kablosu, köpük yastıklı yüksek kaliteli kutu

  ---

  Uygulamalar

  1. Kamu Güvenliği: Arama-kurtarma görevleri, gözetleme ve afet yönetimi için idealdir.
  2. Endüstriyel Denetimler:Altyapı, boru hatları ve güneş panellerinin termal ve EO denetimlerini destekler.
  3. Çevresel İzleme:Çevresel çalışmalar için termal haritalama ve hassas GPS tabanlı veri toplama olanağı sağlar.

  ---

  Paketleme Bilgileri

  Öğe	Detaylar
  Net ağırlığı	235 gr
  Ürün Boyutları	78x62x106,2 mm
  Dahil Aksesuarlar	Vidalar, USB'den TTL kablosuna, Ethernet kablosu, çok işlevli kablo, köpük yastık kutusu
  Brüt ağırlık	Yaklaşık 1kg

  The ViewPro A609R Gimbal Kamera kompakt ve hafif bir tasarımda yüksek performans sunar ve bu da onu EO, IR ve LRF yetenekleri gerektiren drone uygulamaları için nihai seçim haline getirir. Hassas izleme, çift akışlı çıkış ve isteğe bağlı radyometrik işlevselliği, operatörlere çeşitli endüstrilerdeki karmaşık görevler için çok yönlü araçlar sağlar.

  ViewPro A609R Gimbal Kamera Detayları



  En Hafif Üçlü Sensörlü Gimbal Kamera: Ultra Kompakt A609R Üçlü Sensörlü 3 Eksenli EO/IR ve LRF Gimbal Kamera, 00.03 FOV ve 29.6" IFOV, 30217 MB Depolama, Etiket Numarası 22-25413, Boyutlar 63" Uzunluk ve 113*2254.88" Yükseklik Kapasitesi Sunar.



  ViewPro A609R Gimbal Kamera, 2MP sensöre sahiptir, 640x512 piksel görüntüler yakalar ve Uzun Menzilli Füzyon (LRF) ve izleme yeteneklerine sahiptir. Ayrıca, 5-1200 m yakınlaştırma, yerleşik video kodlama ve İleri Çakışma Telafisi (FOC) ile 3 eksenli dijital yakınlaştırma kaydına sahip bir kızılötesi termal kamera içerir.



  Üçlü sensör, hedef tanıma, izleme ve lazer mesafe bulma için hafif ve kompakt tasarım. Kamera, gece gözetleme yeteneklerine sahiptir ve gelişmiş elektromanyetik uyumluluk (EMC) performansı için entegre bir metal kabukla iyi bir şekilde paketlenmiştir.



  Lazer mesafe bulucu ve tam HD elektro-optik (EO) kameraya sahip, sadece 230 g ağırlığında, mini boyutlu, hafif ve kompakt tasarımlı kızılötesi (IR) termal kamera



  Kamera, yüksek çözünürlüklü görüntüler yakalayabilen 2 megapiksel sensöre sahiptir. Uzaktaki nesnelerin önemli ölçüde büyütülmesine olanak tanıyan 12x dijital yakınlaştırma işlevine sahiptir. 6 mm odak uzaklıklı bir lensle donatılmış olup, net ve odaklanmış bir görüş alanı sağlar. Kamera, 1080p çözünürlükle Full HD görüntü kalitesi sunarak net ve ayrıntılı görseller sağlar.



  Kızılötesi IR gimbal kamera, hassas odaklama ve büyütme sağlayan 8x dijital yakınlaştırma ve 9,1 mm lens ile donatılmıştır. Ayrıntılı termal görüntüleme için 640 x 512 termal çözünürlük sunar ve geniş bir gözetim ihtiyacı yelpazesini karşılamak için D: 62,49 derece, Y: 48,39 derece ve D: 38,60 derece açılarıyla görüş alanı FOV'u sağlar.



  ViewPro A609R Gimbal Kamera, hedeflerin enlem ve boylamı da dahil olmak üzere doğru konum çözünürlüğü sağlayan 5-1200 metre ölçüm aralığına sahip bir lazer mesafe bulucuya sahiptir.



  ViewPro A609R Gimbal Kamera, kolay ayar ayarlaması için zengin ekran üstü görüntüleme (OSD) özelliğine sahiptir. İki REC moduyla aynı anda 22 saniyeye kadar video kaydeder. Kamera ayrıca bir hedef izleme özelliğine sahiptir ve Junn Aircraft ACET gibi uçaklarla kullanıma uygundur. Gimbal'ın genel ağırlığı yaklaşık 0,00332 ons'tur.



  ViewPro A609R Gimbal Kamera, 1.8x0.5x0.3 metre DRI İnsan özelliğine sahip olup, dedektif mesafesi 1163 metreye, tanınabilir mesafesi 291 metreye ve doğrulanmış mesafesi 145 metreye kadar ulaşabiliyor.



  ViewPro A609R Gimbal Kamera, üstün metal dokusu, gelişmiş koruma ve iyileştirilmiş ısı dağılımı sunan CNC işlenmiş alüminyum alaşımlı bir gövdeye sahiptir.



  ViewPro A609R gimbal kamera, hava fotoğrafçılığı için yeni bir standart belirliyor. Gelişmiş özellikleri arasında, sola ve sağa düzgünce hareket eden, geniş manzaralar ve dinamik sahneler yakalayan bir sapma ekseni yer alıyor. Eğim ekseni yukarı ve aşağı eğilerek çeşitli çekim senaryolarına uyum sağlarken, yuvarlanma ekseni hızlı manevralar sırasında bile ufuk seviyesinde çekimleri korur. +1508°'lik bir sapma aralığı, -60° ila +120°'lik bir eğim aralığı ve ±60°'lik bir yuvarlanma aralığı ile bu gimbal kamera, çarpıcı hava çekimleri yakalamak için mükemmeldir.



  ViewPro A609R Gimbal Kamera, IP (RTSP, UDP) veya TTL/SBUS üzerinden bir video kontrol çıkış yöntemi sunar. H264/H265 kodlama formatlarından birini seçin ve videoları varsayılan olarak MP4 veya TTL olarak depolayın. Kamera, Mavlink ve KLV meta verileri gibi ek işlevleri ve Viewlink, Vstation, Mission Planner, QGC ve SmartAP ile uyumluluğu destekler. Mp ve SmartAP için bir video akışı çıkışı sağlayabilir.



  ViewPro A609R Gimbal Kamera: KLV Meta Verisi, Unix Zaman Damgası 26, Platform Başlığı Açısı 62.234, Platform Eğim Açısı 70.552, Platform Yuvarlanma Açısı 39.112, Sensör Enlemi 75.047.072, Sensör Boylamı 13,60721, Sensör Gerçek Yüksekliği 77.470.054, Plato Yüksekliği 41, Ben Wetied DIEeen 61, Sensör Yatay FOV 62,6 km, Sensör Dikey FOV çok, Sensör Göreceli Azimut Açısı 64.844, Sensör Göreceli Yükseklik Açısı pmo, Sensör Göreceli Yuvarlanma Açısı 10.986.633, Eğim Aralığı QOOOQOQ Genişlik QQQQQQQ Çerçeve Merkezi Enlemi 22.6853, Çerçeve Merkezi Boylamı 13,6234996, Çerçeve Merkezi Yüksekliği 67.747.054, Aralık Hedefi



  ViewPro A609R Gimbal Kamera, HTTP protokolünü destekleyerek, mikro SD kartta saklanan fotoğraf ve videoları çevrimiçi bir web sitesi üzerinden yüklemenize, okumanıza, kopyalamanıza veya silmenize olanak tanır.



  ViewPro A609R Gimbal Kamera, akıcı ve yüksek kaliteli video çekimleri için gelişmiş özelliklere sahip sabitleyici bir kameradır.
