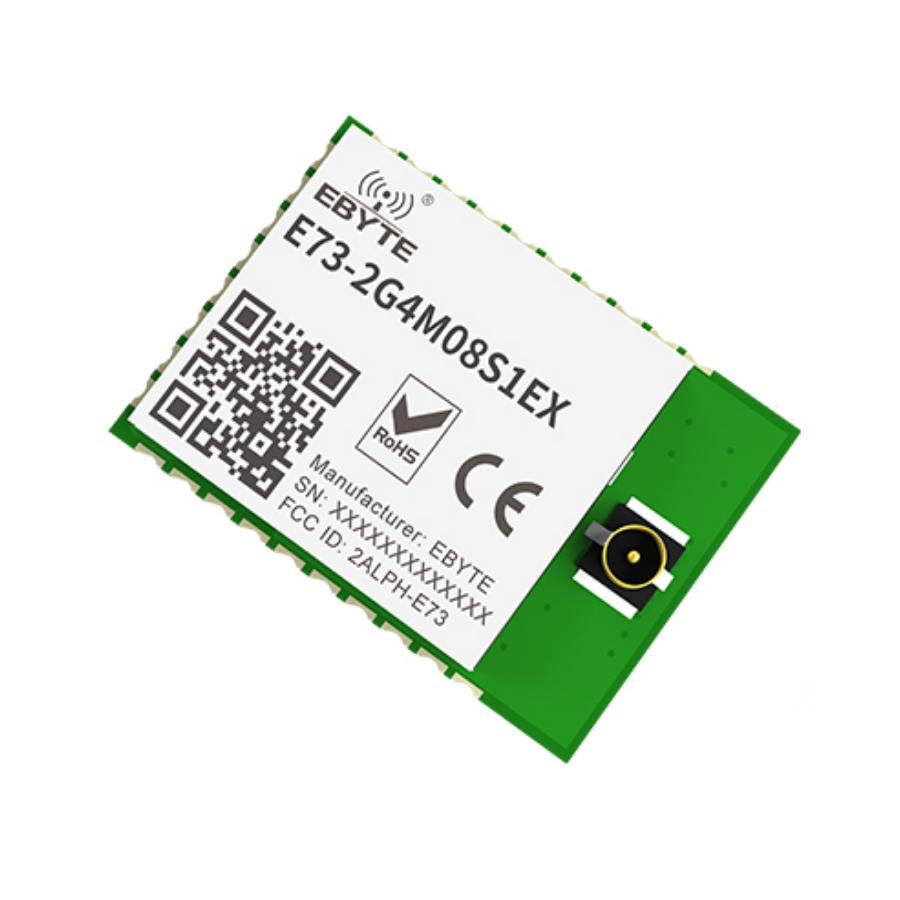

EBYTE Bluetooth 5.1 E73-2G4M08S1EX nRF52833
EBYTE Bluetooth 5.1 E73-2G4M08S1EX nRF52833
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana Parametreler | Dakika | Maks. | Notlar |
|---|---|---|---|
| Güç kaynağı (V) | 0 | 5.5 | 5,5V'nin üzerindeki voltaj modülde kalıcı hasara neden olacaktır. |
| Engelleme gücü (dBm) | - | 10 | Modüller kısa mesafede kullanıldığında yanma olasılığı düşüktür. |
| Çalışma sıcaklığı (℃) | -40 | +105 | Endüstriyel sınıf |
| Ana Parametreler | Dakika | Tipik | Maks. | Notlar |
|---|---|---|---|---|
| Çalışma gerilimi (V) | 1.7 | 3.3 | 5.5 | ≥3,3V çıkış gücünü garanti eder |
| İletişim düzeyi (V) | - | 3.3 | - | 5V TTL için, yanma riski olabilir. |
| Çalışma sıcaklığı (℃) | -40 | - | +85 | Endüstriyel tasarım |
| Çalışma frekansı (MHz) | 2360 | - | 2500 | ISM grubunu destekleyin |
| İletilen akım (mA) | - | 17.5 12.9 8 |
- | Yalnızca TX çalışma akımı (DC/DC, 3V) P(RF)= +8 dBm Yalnızca TX çalışma akımı (DC/DC, 3V) P(RF)= +4 dBm Yalnızca TX çalışma akımı (DC/DC, 3V) P(RF)= +0 dBm |
| Alınan akım (mA) | - | 7.8 8.4 |
- | RX yalnızca çalışma akımı (DC/DC, 3V) 1M bps / 1M bps BLE RX yalnızca çalışma akımı (DC/DC, 3V) 2M bps / 2M bps BLE |
| İletim gücü (dBm) | 7 | 7.5 | 8 | - |
| Alım hassasiyeti (dBm) | - | -103dBm @ BLE 125kbps -96dBm @ BLE 1Mbps |
- | uzun mesafe modu - |
| Ana parametre | Tanım | Notlar |
|---|---|---|
| Referans mesafesi | 120 metre | Açık ve ferah ortam, yükseklik 2,5 metre, hava akış hızı 1M bps |
| Kristal Osilatör | 32MHz | - |
| Protokol | BLE 5.1/BLE mesh/Thread/Zigbee | - |
| Paket | SMD | - |
| Arayüz | 1,27 mm | Damga deliği |
| IC | nRF52833-QIAA/aQFN ™ 73 | - |
| FLAŞ | 512kB | - |
| Veri deposu | 128kB | - |
| Çekirdek | ARM®Cortex®-M4 | - |
| Boyut | 13*18 mm | - |
| Ağırlık | 1±0.1g | - |
| Anten | IPEX | 50 ohm empedans |
| PIN numarası | Pin Adı | İlgili çip pin numarası | İğne yönü | İğnenin Amacı |
| 1 | Kuzey Carolina | B19 | - |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 2 | P1.10 | A20 | Evrensel G/Ç |
Düşük frekanslı giriş/çıkış, standart sürücü |
| 3 | P0.03 | B13 | Evrensel G/Ç |
Analog giriş 1, düşük frekanslı giriş/çıkış, standart sürücü |
| 4 | AI4 | B11 | Evrensel G/Ç |
Analog giriş 4 |
| 5 | GND | - | - |
Tek topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 6 | P1.13 | A16 | Evrensel G/Ç |
Düşük frekanslı giriş/çıkış, standart sürücü |
| 7 | AI0 | A12 | Evrensel G/Ç |
Analog giriş 0, düşük frekanslı giriş/çıkış, standart sürücü |
| 8 | AI5 | A10 | Evrensel G/Ç |
Analog giriş 5, düşük frekanslı giriş/çıkış, standart sürücü |
| 9 | AI7 | A8 | Evrensel G/Ç |
Analog giriş 7, düşük frekanslı giriş/çıkış, standart sürücü |
| 10 | AI6 | B9 | Evrensel G/Ç |
Analog giriş 6, düşük frekanslı giriş/çıkış, standart sürücü |
| 11 | XL1 | D2 | Evrensel G/Ç |
32.768 kHz'lik bir kristalin bağlanması |
| 12 | P0.26 | G1 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 13 | XL2 | F2 | Evrensel G/Ç |
32.768 kHz'lik bir kristalin bağlanması |
| 14 | P0.06 | L1 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 15 | AI3 | K2 | Evrensel G/Ç |
Analog giriş 3 |
| 16 | P0.08 | N1 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 17 | P1.09 | R1 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 18 | AI2 | J1 | Evrensel G/Ç |
Analog giriş 2 |
| 19 | VCC | - | - |
güç kaynağı |
| 20 | P12 | U1 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 21 | GND | - | - |
Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 22 | P0.07 | M2 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 23 | VDH | VDDH | - |
Yüksek voltajlı güç kaynağı |
| 24 | GND | - | - |
Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 25 | DCH | DCCH | - |
DC/DC dönüştürücü çıkışı |
| 26 | RST | P0.18/SIFIRLA | Evrensel G/Ç |
QSPI/CSN/harici sıfırlama |
| 27 | VBS | VBUS | - |
USB güç kaynağı, 5V giriş, USB3.3V regülatörü için |
| 28 | P15 | AD10 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 29 | D- | D- | - |
USB D- |
| 30 | P17 | AD12 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 31 | D+ | D+ | - |
USB D+ |
| 32 | P0.20 | MS16 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 33 | P0.13 | AD8 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 34 | P0.22 | MS18 | Evrensel G/Ç |
QSPI |
| 35 | P0.24 | AD20 | Evrensel G/Ç | |
| 36 | P1.00 | AD22 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 37 | SWD | İSVEÇ | - |
Seri hata ayıklama programlama portu verileri |
| 38 | P1.02 | P1.02 | Evrensel G/Ç |
Ayrıntılar için resmi çip kılavuzuna bakın. |
| 39 | SWC | AC24 | - |
Seri hata ayıklama programlama portu saati |
| 40 | P1.04 | U24 | Evrensel G/Ç |
Düşük frekanslı giriş/çıkış, standart sürücü |
| 41 | NF1 | L24 | Evrensel G/Ç |
NFC girişi |
| 42 | P1.06 | R24 | Evrensel G/Ç |
Düşük frekanslı giriş/çıkış, standart sürücü |
| 43 | NF2 | J24 | Evrensel G/Ç |
NFC girişi |
