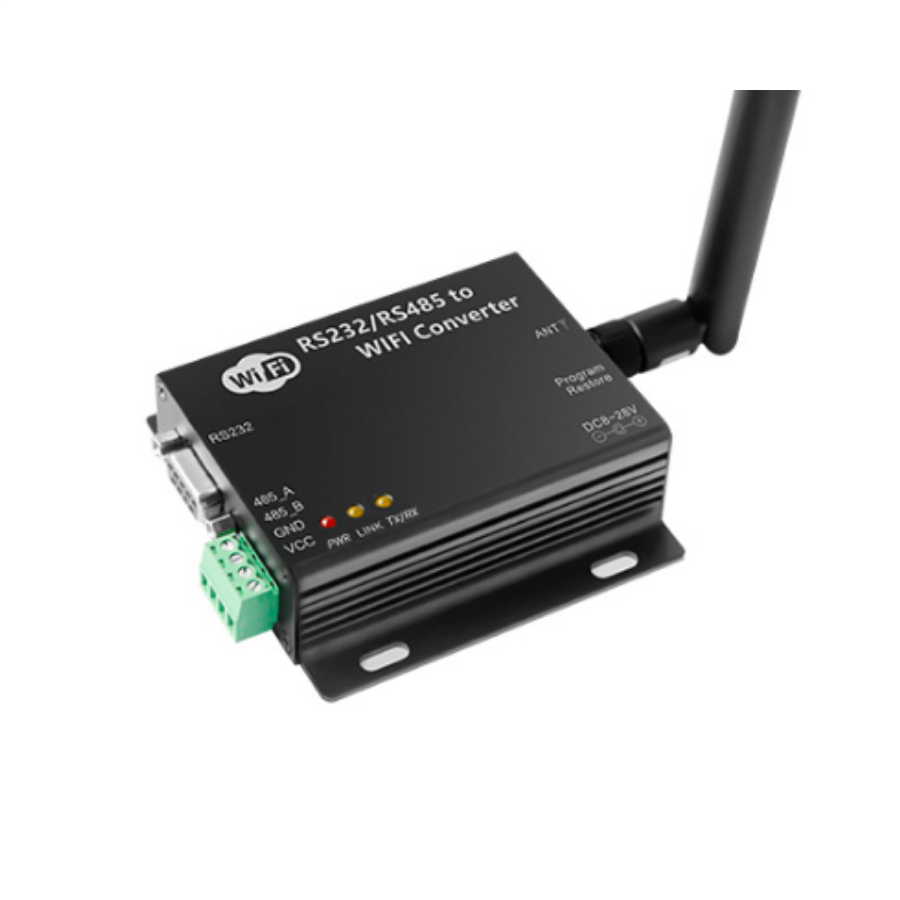

Ebyte E103-W02DTU Rs232 to Rs485 Çevirici
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| RF Parametresi | Değer |
Açıklama |
| Çalışma frekansı |
2402~2484 MHz |
Varsayılan: 2.4GHz |
| Güç iletimi | 20 dBm |
Yaklaşık 100mW |
| WiFi sürümü |
802.11 b/g/n |
|
| Test mesafesi | 300 metre |
Açık ve temiz havada, maksimum güçte, 3dBi anten kazancıyla, 2 metre yükseklikte. |
| Donanım Parametresi | Değer |
Açıklama |
| Boyut |
82 * 62 * 25 mm | |
| Anten tipi | SMA-K |
50Ω karakteristik empedans, dıştan dişli |
| İletişim arayüzü | RS232 / RS485 |
|
| Paket |
DB-9 / Vidalama |
| Elektronik parametre | Dakika | Tipik | Maks. | Birim | Durum |
| Güç kaynağı |
10 | 12 | 28 | V | |
| Akım iletimi | 70 | 77 | 84 | mA | 20 dBm (100 mW) |
| bekleme akımı | 13 |
14 | 15 | mA |
|
| Çalışma sıcaklığı | -40 | 20 |
+85 | ℃ | |
| Çalışma nemi |
10 | 60 |
90 | % | |
| Depolama sıcaklığı |
-40 | 20 |
+125 | ℃ |
| HAYIR. | Sabitle öğesi | Başvuru |
|---|---|---|
| 1 | RS232 | Standart DB9 deliği |
| 2 | 485_A | Diğer RS485 cihazının A ucuna bağlanma |
| 3 | 485_B | Diğer RS485 cihazının B ucuna bağlanma |
| 4 | GND | Zemin |
| 5 | VCC | Güç kaynağı, varsayılan güç kaynağı 8 ~ 28V (5V sürümü özelleştirilebilir) (5 ve 6 numaralı pinler otomatik olarak yüksek voltaj ucunu seçer) |
| 6 | DC8~28V | DC güç bağlantı noktası (5,5*2,5), DC8~28V güç kaynağına bağlanır (5V standart sürüm özelleştirilebilir). |
| 7 | KARINCA | Anten (SMA-K, dıştan dişli ve içten delikli, 50Ω karakteristik empedans) |
| 8 | Wifi | WiFi bağlantı durumunu gösteren gösterge ışığı; bağlantı kurulduğunda yanar, bağlantı kesildiğinde söner. |
| 9 | BAĞLANTI | Priz bağlantı durumunu gösteren gösterge ışığı; bağlantı kurulduğunda LINK göstergesi yanar ve bağlantı kesildiğinde söner. |
| 10 | İSTATİSTİK | SmartConfig moduna girildiğinde STAT göstergesi yanar ve fabrika ayarlarına geri dönüldüğünde üç kez yanıp söner. |
| 11 | Program | Yanma simülasyon modu seçimi, varsayılan olarak yüksek seviyededir; yazılımı yeniden indirmeniz gerektiğinde lütfen anahtarı düşük seviyeye getirin. |
| 12 | Eski haline getirmek | Fabrika ayarlarına geri döndürme seçeneği varsayılan olarak yüksek konumdadır; fabrika ayarlarına geri döndürülmesi gerektiğinde, lütfen anahtarı düşük konuma getirin ve ardından cihazı açın, STAT göstergesi üç kez yanıp söndükten sonra fabrika ayarlarına geri dönecektir. Modül başlatıldığında pini kontrol edecektir, eğer modül zaten başlatılmışsa, pini düşük konuma getirerek geri döndürme işlemi gerçekleştirilmeyecektir. |
