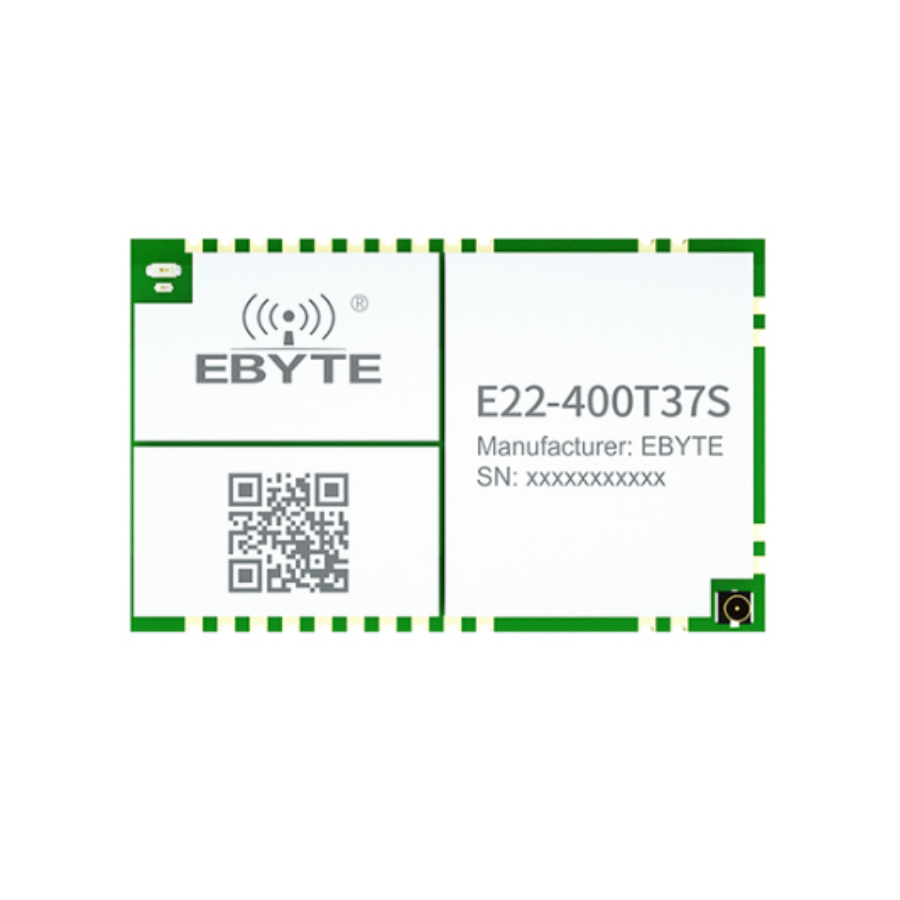

Ebyte E22-400T37S 25KM 5W SX1262 Lora Modül
Ebyte E22-400T37S 25KM 5W SX1262 Lora Modül
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametre | performans | Açıklama | |||||
| minimum m | Tipik değer |
maksimum |
|||||
| Çalışma gerilimi (V). | 4.5 | 5~12 V | 15 |
≥ 4,5V çıkış gücünü garanti eder ve voltaj ne kadar düşükse , besleme akımı o kadar yüksek olur . |
|||
| İletişim düzeyi (V) | - | 3.3 | - |
5V seviyelerinin kullanılması , seviye değiştirme devresi gerektiren yanma riskine yol açabilir . |
|||
| Çalışma sıcaklığı ( ° C). | -40 | - | 85 |
Endüstriyel sınıf tasarım |
|||
| Çalışma frekans aralığı (MHz). |
410.125 | - | 493.125 |
ISM bantları desteklenmektedir . |
|||
| güç tüketimi |
5V iletim akımı (mA) | 2900 | 3100 | 3300 |
50 ohm empedansla test edin , empedans uyumsuzluğu yüksek akıma neden olabilir , 5V güç kaynağı kullanın , lütfen en az 3,5A çıkış gücü sağlayın . |
||
| 12V iletim akımı (mA) | 900 | 1100 | 1300 |
50 ohm empedansla test edin , empedans uyumsuzluğu büyük akıma neden olabilir , 12V güç kaynağı kullanın , lütfen en az 1,5A çıkış gücü sağlayın . |
|||
| Akım alın (mA). | 11 | 43 | 15 |
- |
|||
| Uyku akımı (uA). | - | 2 | - |
Yazılım kapatma |
|||
| Maksimum iletim gücü (dBm). | 36 | 37 | 38 |
- |
|||
| Alım hassasiyeti (dBm). | -126 | -128 | -130 |
Hava hızı 2,4 kbps |
|||
| Hava akış hızı (bps). | 0.3k | 2.4k | 62.5k |
Kullanıcı programatik kontrolü |
|||
| Referans mesafesi | 20 km |
Açık gökyüzü, Chengdu şehir merkezi, anten kazancı 5dBi , anten yüksekliği 2,5 metre, hava hızı 2,4K |
|||||
| Emisyon uzunluğu | 240 Bayt |
Alt paketler , 32/64/128/240 baytlık komut ayarı kullanılarak gönderilebilir . |
|||||
| Önbellek kapasitesi | 1000 Bayt |
- |
|||||
| Modülasyon modu | LoRa |
Yeni nesil LoRa modülasyon teknolojisi |
|||||
| İletişim arayüzü | UART seri portu |
TTL seviyesi |
|||||
| Kapsülleme yöntemi | SMD |
SMD |
|||||
| Arayüz modu | 2,54 mm |
- |
|||||
| Şekil faktörü | 50*30,9 mm |
- |
|||||
| RF arayüzü | IPEX/damga deliği |
Karakteristik empedans yaklaşık 50 ohm'dur . |
|||||
| Seri numarası | iğneler | İğne yönü | Not |
| 1 | GND | Giriş | Modüler topraklama kablosu |
| 2 | GND | Giriş | Modüler topraklama kablosu |
| 3 | VCC | Giriş | Modül güç kaynağı pozitif referansı, voltaj aralığı: 4,5~15VDC |
| 4 | VCC | Giriş | Modül güç kaynağı pozitif referansı, voltaj aralığı: 4,5~15VDC |
| 5 | SIFIRLA | Giriş | Modül sıfırlama pimi |
| 6 | O | çıktı | Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırır ve güç açılışında kendi kendine test başlatma sırasında çıkış düşük olur. |
| Seviye; (askıya alınabilir). | |||
| 7 | TXD | çıktı | TTL seri çıkışı, harici RXD giriş pinlerine bağlıdır; |
| 8 | RXD | Giriş | TTL seri port girişi, harici TXD çıkış pinlerine bağlıdır; |
| 9 | M1 | Giriş (son derece zayıf çekme kuvveti). | M0 ile birlikte modül, 4 çalışma modu belirler (askıya alınmamış, kullanılmadığında, topraklanmış). |
| 10 | M0 | Giriş (son derece zayıf çekme kuvveti). | M1 ile birlikte, modül 4 çalışma modu belirler (askıya alınmamış, kullanılmadığında, topraklanmış). |
| 11 | GND | Giriş | Modüler topraklama kablosu |
| 12 | GND | Giriş | Modüler topraklama kablosu |
| 13 | KARINCA | çıktı | Anten arayüzü (yüksek frekanslı sinyal çıkışı, 50 ohm karakteristik empedans). |
| 14 | GND | Giriş | Modüler topraklama kablosu |
| 15 | GND | Giriş | Modüler topraklama kablosu |
| 16 | GND | Giriş | Modüler topraklama kablosu |
| 17 | GND | Giriş | Modüler topraklama kablosu |
| 18 | GND | Giriş | Modüler topraklama kablosu |
| 19 | GND | Giriş | Modüler topraklama kablosu |
| 20 | DURUM | çıktı | Modül durumu, Dover işlemesi kullanılmadığı sürece çıktıyı gösterir. |
| 21 | 485-EN | Giriş/çıkış | Süspansiyon kullanılmadığı durumlarda harici 485 çipinin etkinleştirme kontrol pini kullanılabilir. |
| 22 | Kuzey Carolina | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 23 | Kuzey Carolina | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 24 | Kuzey Carolina | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 25 | SWDIO | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 26 | SWCLK | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 27 | GND | Giriş | Modüler topraklama kablosu |
| 28 | 3.3V | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 29 | Kuzey Carolina | - | Modülün alt kısmı matris pedleri için ayrılmıştır ve kullanıcıların topraklamadan sonra modülün ısı dağıtımını kullanmaları gerekmektedir. Ayrıntılı boyutlar için lütfen Yibaite'nin resmi web sitesinin ilgili indirme yerindeki PCB paketleme şemasına bakın. |
Not: Modülü gönderirken mutlaka 50 ohm empedanslı bir antene bağlamanız gerekmektedir; yük olmadan göndermek modülde kalıcı hasara neden olabilir!
