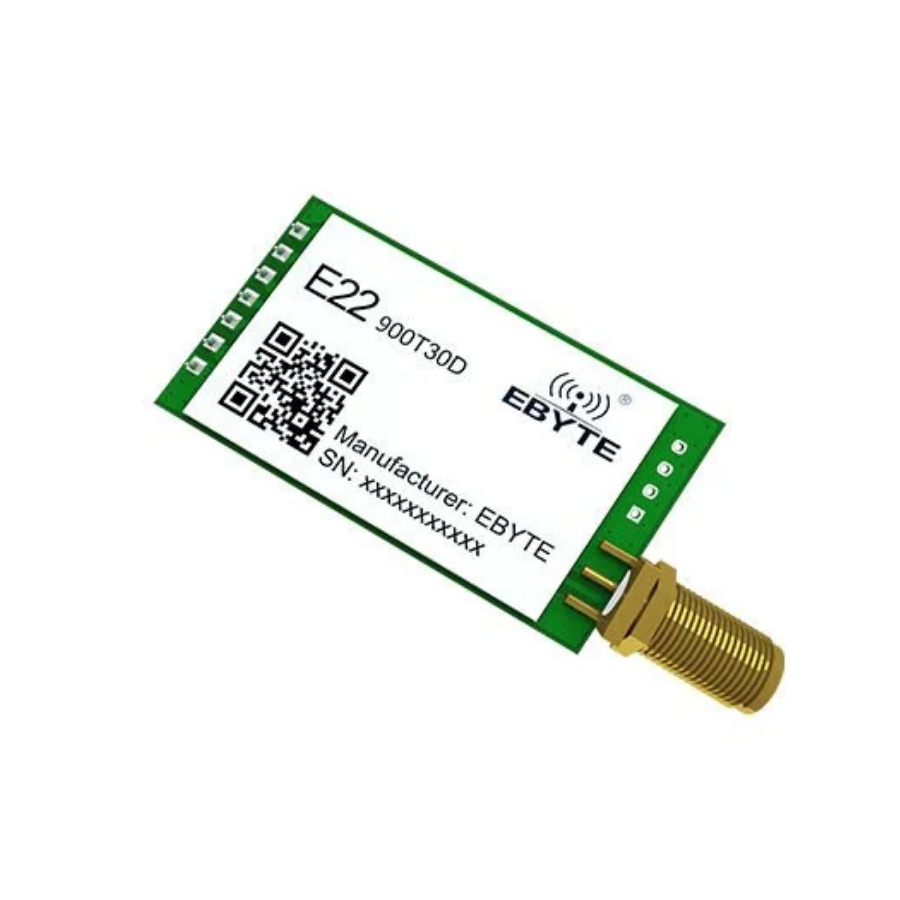

EBYTE E22-900T30D 10KM Lora Modül SX1262 UART
EBYTE E22-900T30D 10KM Lora Modül SX1262 UART
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Seri numarası |
iğne | İğne yönü | Açıklama |
| 1 | M0 |
Giriş (çok zayıf çekme kuvveti) |
M1 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 2 | M1 | Giriş ( çok zayıf çekme direnci ) |
M0 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 3 | RXD | Giriş |
TTL seri port girişi, harici TXD pinine bağlıdır (açık drenaj veya pull-up girişi olarak yapılandırılabilir, ayrıntılar için kılavuza bakın). |
| 4 | TXD | Çıktı |
TTL seri port çıkışı, harici RXD pinine bağlıdır (açık drenaj veya push-pull çıkış olarak yapılandırılabilir, ayrıntılar için kılavuza bakın ). |
| 5 | İLE | Çıktı |
Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırdığında, güç açma kendi kendine test başlatma süresi boyunca düşük seviyeli bir sinyal verir. Açık drenaj çıkışı veya itme-çekme çıkışı olarak yapılandırılabilir; ayrıntılar için parametre ayarlarına bakın. (Boşta bırakılabilir) |
| 6 | VCC | Giriş |
Modül güç kaynağı pozitif referansı, voltaj aralığı: 3,0V~5,5V DC |
| 7 | GND | Giriş |
Modül topraklama kablosu |
| 8 | Delik onarımı |
Delik onarımı |
|
| 9 | Delik onarımı |
Delik onarımı |
|
| 10 | Delik onarımı |
Delik onarımı |
|
| 11 | Delik onarımı |
Delik onarımı |
