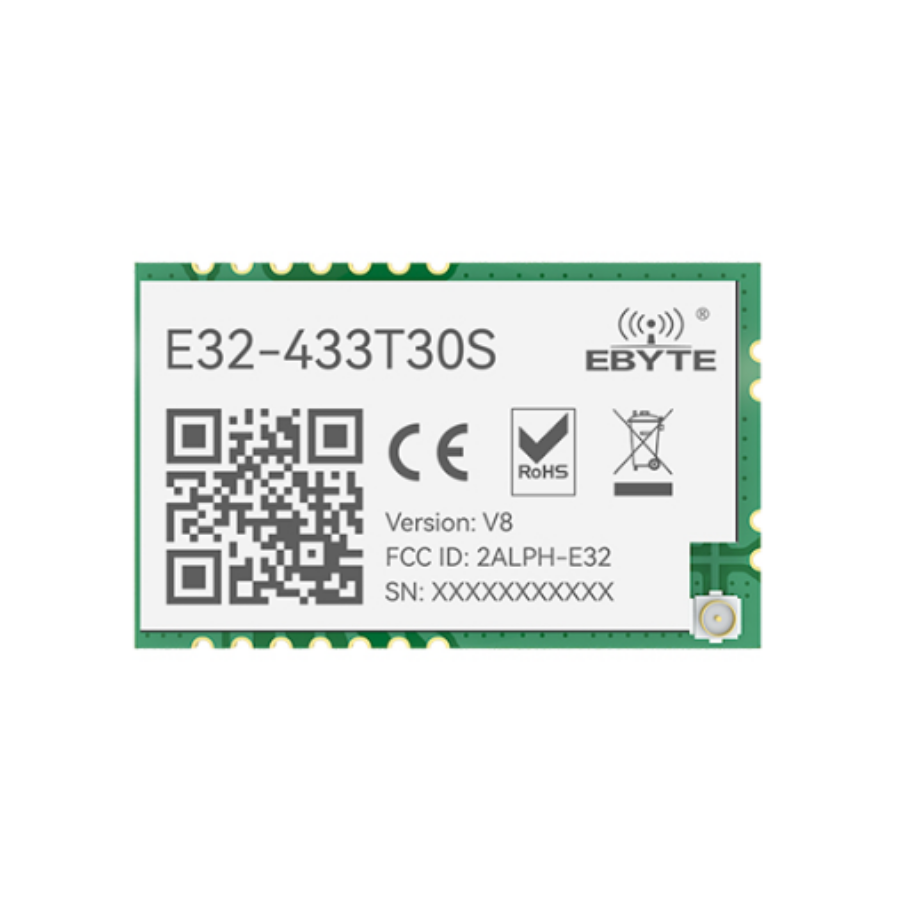

EBYTE E32-433T30S 5KM Lora Modül
EBYTE E32-433T30S 5KM Lora Modül
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| RF Parametresi | Değer | Açıklama |
|---|---|---|
| Çalışma frekansı | 410~441 MHz | Varsayılan: 433MHz |
| Güç iletimi | 21~30 dBm | Varsayılan: 30 dBm (Yaklaşık 1 W) |
| Alıcı hassasiyeti | -147 dBm | Hava yoluyla veri aktarım hızı: 0,3 kbps |
| Hava veri hızı | 2,4k~19,2kbps | Varsayılan: 2,4 kbps |
| Test mesafesi | 8000 metre | Açık ve temiz havada, maksimum güçte, 5 dBi anten kazancıyla, 2 metre yükseklikte, hava veri hızı: 2,4 kbps |
| Donanım Parametresi | Değer | Açıklama |
|---|---|---|
| Boyut | 25 * 40,3 mm | |
| Anten tipi | IPX/Damga deliği | |
| İletişim arayüzü | UART | Baud hızı: 1200~115200, varsayılan: 9600 |
| Paket | SMD | |
| Tampon | 512 baytlık tampon | Her pakette 58 bayt olacak şekilde otomatik alt paketleme. |
| Elektronik parametre | Dakika | Tipik | Maks. | Birim | Durum |
|---|---|---|---|---|---|
| Güç kaynağı | 3.3 | 5.0 | 5.2 | V | |
| İletişim düzeyi | 2.5 | 3.3 | 3.6 | V | |
| Akım iletimi | 520 | 550 | 610 | mA | 30 dBm (1 W) |
| Akım alınıyor | 22 | 23 | 25 | mA | |
| Uyku akımı | 4 | 5 | 6 | μA | |
| Çalışma sıcaklığı | -40 | 20 | +85 | ℃ | |
| Çalışma nemi | 10 | 60 | 90 | % | |
| Depolama sıcaklığı | -40 | 20 | +125 | ℃ |
| Seri numarası |
iğne | İğne yönü | Açıklama |
| 1 | GND |
- |
Modül topraklama kablosu |
| 2 | VCC | - |
Modül güç kaynağı pozitif referansı, voltaj aralığı: 3,3～5,5V DC |
| 3 | İLE | Çıktı |
Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırdığında, güç açma kendi kendine test başlatma süresi boyunca düşük seviyeli bir sinyal verir (boşta bırakılabilir). |
| 4 | TXD | Çıktı |
TTL seri port çıkışı, harici RXD giriş pinine bağlıdır; |
| 5 | RXD | Giriş |
TTL seri port girişi, harici TXD çıkış pinine bağlıdır; |
| 6 | M1 | Giriş (çok zayıf çekme kuvveti) |
M0 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 7 | M0 | Giriş (çok zayıf çekme kuvveti) |
M1 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 11 | AÇIK | Çıktı |
Anten arayüzü (yüksek frekanslı sinyal çıkışı, 50 ohm karakteristik empedans) |
| 12 | GND | - |
Sabit |
| 13 | GND | - |
Sabit |
| 14 | GND | - |
Sabit |
| 18 | Kuzey Carolina | - |
Boş ayak |
| 19 | Kuzey Carolina |
- |
Boş ayak |
| 20 | Kuzey Carolina | - |
Boş ayak |
| 21 | Kuzey Carolina | - |
Boş ayak |
| 22 | SIFIRLA | Giriş |
Program yükleme sırasında sıfırlama pimi (boşta, kullanıcı bağlantısı gerektirmez). |
| 23 | GND | Giriş |
Program yükleme sırasında topraklama pini (boşta, kullanıcı bağlantısı gerekmez). |
| 24 | Kuzey Carolina | - |
Boş ayak |
