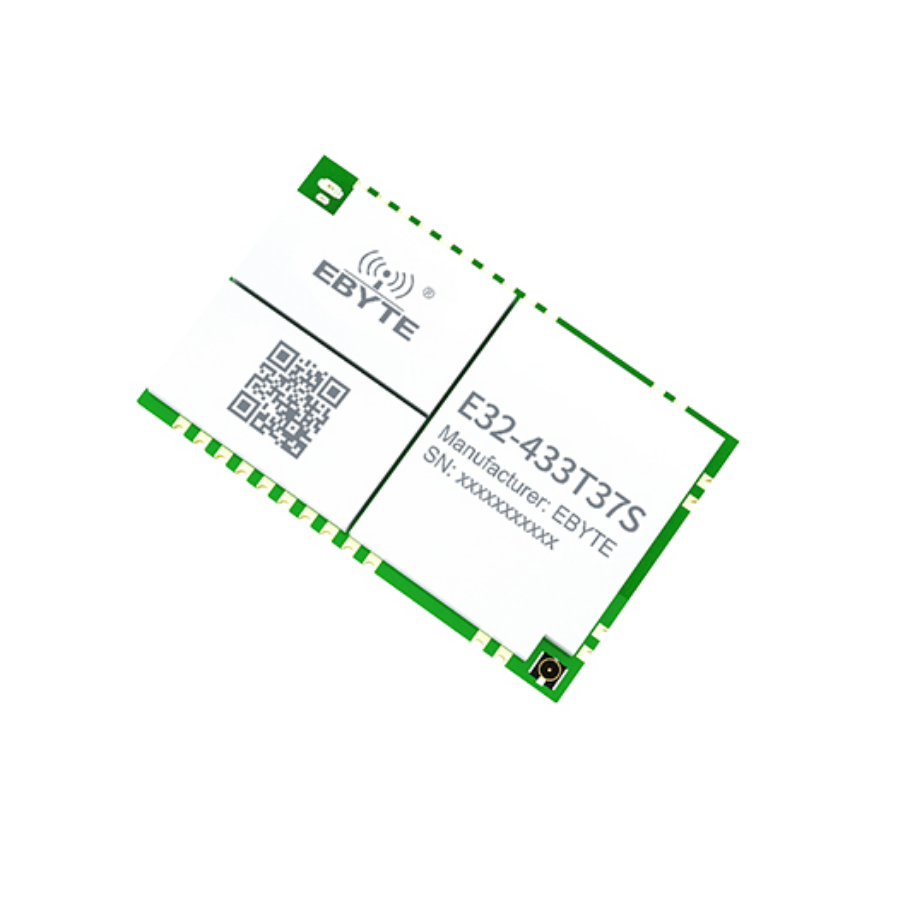

EBYTE E32-433T37S 25KM 5W SX1278 Lora Modül
Yorum Yap / Yorumları Oku
Category
Brand
Stock Code
FVBNMM12
Stok Durumu
*Installments starting from 386,22 TL!
Price
2.925,00 TL + VAT
KDV DAHİL FİYATI
3.510,00 TL
EBYTE E32-433T37S 25KM 5W SX1278 Lora Modül
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Seri numarası | iğneler | İğne yönü | Not |
| 1 | GND | Giriş | Modüler topraklama kablosu |
| 2 | GND | Giriş | Modüler topraklama kablosu |
| 3 | VCC | Giriş | Modül güç kaynağı pozitif referansı, voltaj aralığı: 4,5~15VDC |
| 4 | VCC | Giriş | Modül güç kaynağı pozitif referansı, voltaj aralığı: 4,5~15VDC |
| 5 | SIFIRLA | Giriş | Modül sıfırlama pimi |
| 6 | O | çıktı | Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırır ve güç açılışında kendi kendine test başlatma sırasında çıkış düşük olur. |
| Seviye; (askıya alınabilir). | |||
| 7 | TXD | çıktı | TTL seri çıkışı, harici RXD giriş pinlerine bağlıdır; |
| 8 | RXD | Giriş | TTL seri port girişi, harici TXD çıkış pinlerine bağlıdır; |
| 9 | M1 | Giriş (son derece zayıf çekme kuvveti). | M0 ile birlikte modül, 4 çalışma modu belirler (askıya alınmamış, kullanılmadığında, topraklanmış). |
| 10 | M0 | Giriş (son derece zayıf çekme kuvveti). | M1 ile birlikte, modül 4 çalışma modu belirler (askıya alınmamış, kullanılmadığında, topraklanmış). |
| 11 | GND | Giriş | Modüler topraklama kablosu |
| 12 | GND | Giriş | Modüler topraklama kablosu |
| 13 | KARINCA | çıktı | Anten arayüzü (yüksek frekanslı sinyal çıkışı, 50 ohm karakteristik empedans). |
| 14 | GND | Giriş | Modüler topraklama kablosu |
| 15 | GND | Giriş | Modüler topraklama kablosu |
| 16 | GND | Giriş | Modüler topraklama kablosu |
| 17 | GND | Giriş | Modüler topraklama kablosu |
| 18 | GND | Giriş | Modüler topraklama kablosu |
| 19 | GND | Giriş | Modüler topraklama kablosu |
| 20 | DURUM | çıktı | Modül durumu, Dover işlemesi kullanılmadığı sürece çıktıyı gösterir. |
| 21 | 485-EN | Giriş/çıkış | Süspansiyon kullanılmadığı durumlarda harici 485 çipinin etkinleştirme kontrol pini kullanılabilir. |
| 22 | Kuzey Carolina | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 23 | Kuzey Carolina | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 24 | Kuzey Carolina | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 25 | SWDIO | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 26 | SWCLK | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 27 | GND | Giriş | Modüler topraklama kablosu |
| 28 | 3.3V | - | Endişelenmenize gerek yok, işlem askıya alındı. |
| 29 | Kuzey Carolina | - | Modülün alt kısmı matris pedleri için ayrılmıştır ve kullanıcıların topraklamadan sonra modülün ısı dağıtımını kullanmaları gerekmektedir. Ayrıntılı boyutlar için lütfen Yibaite'nin resmi web sitesinin ilgili indirme yerindeki PCB paketleme şemasına bakın. |
Not: Modülü gönderirken mutlaka 50 ohm empedanslı bir antene bağlamanız gerekmektedir; yük olmadan göndermek modülde kalıcı hasara neden olabilir!
