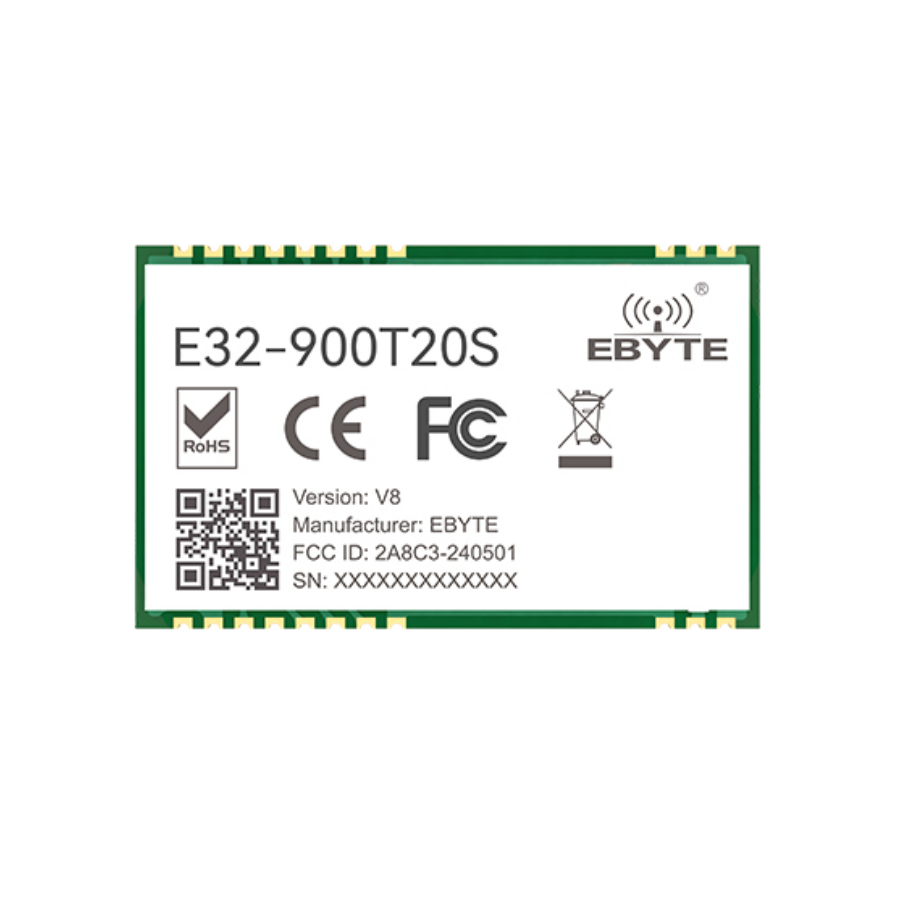

EBYTE E32-900T20S 862-930 MHz 5.5 KM
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametreler | Parametre değeri | Açıklama |
| referans mesafesi | 5,5 km | Güneşli ve açık alan, anten kazancı 5dBi, anten yüksekliği 2,5 metre, hava hızı 2,4 kbps |
| Taşeronluk yöntemi | 58Btye | Tek bir paketin maksimum kapasitesi, aşıldığında otomatik olarak taşeron firmaya devredilir. |
| önbellek kapasitesi | 512Btye | - |
| Modülasyon | LoRa™ | - |
| İletişim Arayüzü | UART seri portu | TTL seviyesi |
| Paketleme yöntemi | yama | - |
| Arayüz modu | damga deliği | Adım aralığı 1,27 mm |
| Boyutlar | 26*16 mm | - |
| Anten arayüzü | IPEX/damga deliği | Karakteristik empedans yaklaşık 50Ω'dur. |
| Ana parametreler | Minimum değer | Tipik değer | maksimum değer | birim | durum |
| Çalışma Gerilimi | 2.3 | 5 | 5.5 | V | ≥5.0 V çıkış gücünü garanti eder, 5.5 V'nin üzerindeki değerler modülün kalıcı olarak yanmasına neden olur. |
| İletişim düzeyi | - | 3.3 | - | V | - |
| Çalışma sıcaklığı | -40 | - | 85 | ℃ | Endüstriyel sınıf tasarım |
| Çalışma frekansı | 862 | - | 931 | MHz | - |
| Emisyon akımı | - | 120 | - | mA | - |
| akım almak | - | 16 | - | mA | - |
| Uyku akımı | - | 4 | - | μA | - |
| Maksimum iletim gücü | - | 20 | - | dBm | - |
| Hassasiyet almak | - | -123 | - | dBm | 2,4 kbps hızında havadan |
| Hayır. | Pin | Yön | Notlar |
| 1 | Kuzey Carolina | - | Boş ayaklar |
| 2 | GND | - | Modül topraklama kablosu |
| 3 | Kuzey Carolina | - | Boş ayaklar |
| 4 | Kuzey Carolina | - | Boş ayaklar |
| 5 | Kuzey Carolina | - | Boş ayaklar |
| 6 | Kuzey Carolina | - | Boş ayaklar |
| 7 | Kuzey Carolina | - | Boş ayaklar |
| 8 | GND | - | Modül topraklama kablosu |
| 11 | GND | - | Modül topraklama kablosu |
| 12 | KARINCA | - | Anten |
| 13 | GND | - | Modül topraklama kablosu |
| 14 | GND | - | Modül topraklama kablosu |
| 15 | GND | - | Modül topraklama kablosu |
| 16 | GND | - | Modül topraklama kablosu |
| 19 | GND | - | Modül topraklama kablosu |
| 20 | M0 | Giriş (çok zayıf çekme kuvveti) | Modülün 4 çalışma modunu belirlemek için M1 ile işbirliği yapın (boşta bırakılamaz, kullanılmadığında topraklanabilir). |
| 21 | M1 | Giriş (çok zayıf çekme kuvveti) | Modülün 4 çalışma modunu belirlemek için M0 ile işbirliği yapın (boşta bırakılamaz, kullanılmadığında topraklanabilir). |
| 22 | RXD | Giriş | TTL seri port girişi, harici TXD çıkış pinine bağlıdır; |
| 23 | TXD | çıktı | TTL seri port çıkışı, harici RXD giriş pinine bağlıdır; |
| 24 | YARDIMCI | çıktı | Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırır ve güç açma kendi kendine test başlatma işlemi sırasında düşük seviyeli sinyal gönderir; (boşta bırakılabilir) |
| 25 | VCC | - | Modül güç kaynağı pozitif referans voltajı, voltaj aralığı: 2,3~5,5V DC |
| 26 | GND | - | Modül topraklama kablosu |
