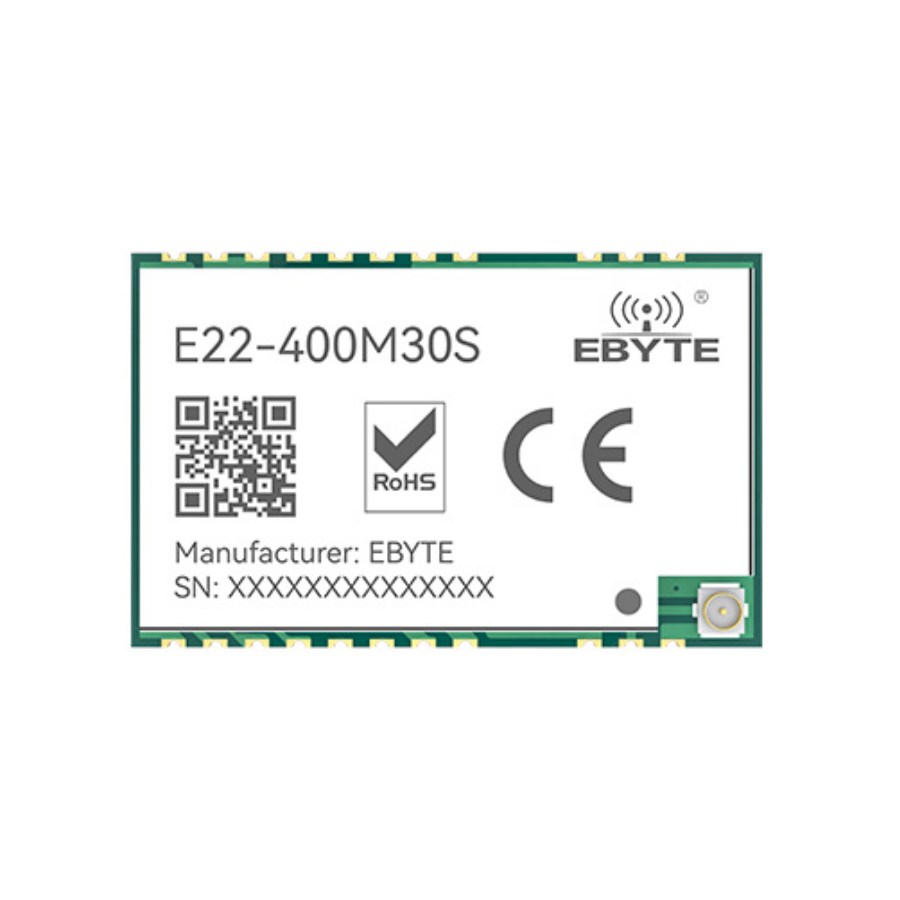

EBYTE Sx1268 E22-400M30S 433 Mhz 30Dbm Lora Modül 12Km
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| RF Parametresi | Değer | Açıklama |
|---|---|---|
| Çalışma frekansı | 410~493 MHz | - |
| Güç iletimi | 30 dBm | Maksimum Güç (1W) |
| Alıcı hassasiyeti | -150 dBm | - |
| Hava veri hızı | 0,018k~300kbps | - |
| Test mesafesi | 12000m | Açık ve temiz havada, maksimum güçte, 5 dBi anten kazancıyla, 2 metre yükseklikte. |
| Donanım Parametresi | Değer | Açıklama |
|---|---|---|
| Boyut | 24 * 38,5 mm | |
| Anten tipi | IPEX / Damga deliği | |
| İletişim arayüzü | SPI | |
| Paket | SMD | |
| Elektronik parametre | Dakika | Tipik | Maks. | Birim | Durum |
|---|---|---|---|---|---|
| Güç kaynağı | 2.5 | 5 | 5.5 | V | |
| İletişim düzeyi | 1.8 | 3.3 | 3.7 | V | |
| Akım iletimi | 600 | 650 | 700 | mA | 30 dBm (1 W) |
| Akım alınıyor | 12 | 14 | 16 | mA | |
| Uyku akımı | 1 | 3 | 5 | nA | |
| Çalışma sıcaklığı | -40 | 20 | +85 | ℃ | |
| Çalışma nemi | 10 | 60 | 90 | % | |
| Depolama sıcaklığı | -40 | 20 | +125 | ℃ |
| Pin No. | Öğeyi sabitle | İğne Yönü | Pin Uygulaması |
|---|---|---|---|
| 1 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 2 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 3 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 4 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 5 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 6 | RXEN | Giriş | RF anahtarı RX kontrolü, harici MCU IO bağlantısı, yüksek seviyede geçerli. |
| 7 | TXEN | Giriş | RF anahtarı TX kontrolü, harici MCU IO veya DIO2'ye bağlanarak yüksek seviyede çalışır. |
| 8 | DIO2 | Giriş/Çıkış | Yapılandırılabilir evrensel G/Ç bağlantı noktası (ayrıntılar için SX1262 kılavuzuna bakın) |
| 9 | VCC | - | Güç kaynağı, 2,5V~5,5V (harici seramik filtre kondansatörü önerilir) |
| 10 | VCC | - | Güç kaynağı, 2,5V~5,5V (harici seramik filtre kondansatörü önerilir) |
| 11 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 12 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 13 | DIO1 | Giriş/Çıkış | Yapılandırılabilir G/Ç bağlantı noktası (SX1262 veri sayfasında daha fazla bilgiye bakın) |
| 14 | MEŞGUL | Çıktı | Durum göstergesi için (ayrıntılar için SX1262 kılavuzuna bakın) |
| 15 | NRST | Giriş | Çip sıfırlama tetikleme giriş pini, düşük seviyede geçerlidir. |
| 16 | MISO | Çıktı | SPI veri çıkış pini |
| 17 | MOSI | Giriş | SPI veri çıkış pini |
| 18 | ÇEK | Giriş | SPI veri çıkış pini |
| 19 | Ulusal Güvenlik Servisi | Giriş | SPI iletişimini başlatmak için modül çip seçme pini |
| 20 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 21 | KARINCA | - | Anten arayüzü, damga deliği (50 ohm karakteristik empedans) |
| 22 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
