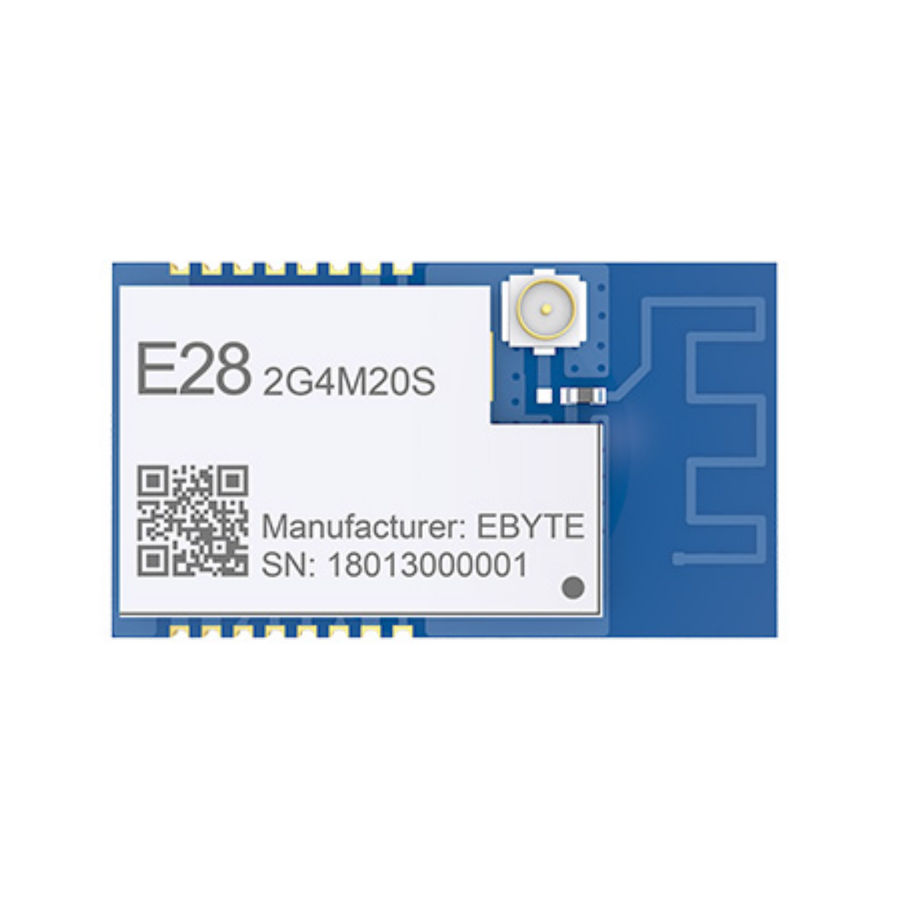

EBYTE Sx1280 E28-2G4M20S 2.4Ghz 20Dbm Lora Modül 6Km
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Değer |
Açıklama | |
| Çalışma frekansı |
2400~2500 MHz |
Varsayılan: 2.4GHz (52MHz osilatör) |
| Güç iletimi | 20 dBm |
Yaklaşık 100mW |
| Alıcı hassasiyeti | -132 dBm |
Hava yoluyla veri aktarım hızı: 125 kbps |
| Hava veri hızı | 0,125 MB ~ 2 Mbps |
Varsayılan: 125 kbps |
| Test mesafesi | 6000 metre |
Açık ve temiz havada, maksimum güçte, 5dBi anten kazancıyla, 2 metre yükseklikte, Hava yolu veri hızı: 125 kbps |
| Donanım Parametresi | Değer |
Açıklama |
| Boyut |
26,5 * 15 mm | |
| Anten tipi | IPEX / PCB | |
| İletişim arayüzü | SPI |
|
| Paket | SMD |
| Elektronik parametre | Dakika | Tipik | Maks. | Birim | Durum |
| Güç kaynağı |
1.8 | 3.3 | 3.6 | V | |
| İletişim düzeyi | 1.8 | 3.3 | 3.6 | V | |
| Akım iletimi |
130 |
140 | 150 | mA | 20 dBm (100 mW) |
| Akım alınıyor | 9 |
10 | 11 | mA |
|
| Uyku akımı | 1 | 2 | 3 | μA | |
| Çalışma sıcaklığı |
-40 | 20 |
+85 | ℃ | |
| Çalışma nemi |
10 | 60 |
90 | % | |
| Depolama sıcaklığı |
-40 | 20 |
+125 | ℃ |
| Pin No. | Öğeyi sabitle | İğne Yönü | Pin Uygulaması |
|---|---|---|---|
| 1 | VCC | - | Güç kaynağı, 1.8V ~3.6V (harici seramik filtre kondansatörü eklenmesi önerilir) |
| 2 | GND | - | Topraklama, güç kaynağı referans topraklamasına bağlanır. |
| 3 | MISO_TX | Çıktı | SPI veri çıkış pini, UART iletim pini olarak da kullanılabilir. |
| 4 | MOSI_RX | Giriş | SPI veri giriş pini, UART alıcı pini olarak da kullanılabilir. |
| 5 | SCK_RTSN | Giriş | SPI saat giriş pini, UART istek iletim pini olarak da kullanılabilir. |
| 6 | NSS_CTS | Giriş | Modül çip seçim pini, SPI iletişimini başlatmak için kullanılır; ayrıca UART temizleme iletim pini olarak da kullanılabilir. |
| 7 | GND | - | Topraklama, güç kaynağı referans topraklamasına bağlanır. |
| 8 | RX_EN | Giriş | LNA kontrol pini. Yüksek seviye altında geçerlidir. |
| 9 | TX_EN | Giriş | PA kontrol pimi. Yüksek seviyede geçerlidir. |
| 10 | GND | - | Topraklama, güç kaynağı referans topraklamasına bağlanır. |
| 11 | NRESET | Giriş | Çip sıfırlama başlatma giriş pini, düşük seviyede geçerlidir, dahili 50k pull-up direnci mevcuttur. |
| 12 | MEŞGUL | Çıktı | Durum göstergesi (SX1281 Veri Sayfasına bakınız) |
| 13 | DIO1 | Giriş/Çıkış | Yapılandırılabilir genel G/Ç arayüzü (SX1281 Veri Sayfasına bakınız) |
| 14 | DIO2 | Giriş/Çıkış | Yapılandırılabilir genel G/Ç arayüzü (SX1281 Veri Sayfasına bakınız) |
| 15 | DIO3 | Giriş/Çıkış | Yapılandırılabilir genel G/Ç arayüzü (SX1281 Veri Sayfasına bakınız) |
| 16 | GND | - | Topraklama, güç kaynağı referans topraklamasına bağlanır. |
