EUC3100 PLUS 5KV Ultra Yüksek Hızlı Manyetik Olarak İzole Edilmiş USB - 485/422/232/TTL Baud Hızı 12Mbps Kodlayıcı Hata Ayıklama Modülü

Ürün adı  Yüksek hızlı USB - RS485/422/232/TTL izole dönüştürücü

Modeli : EUC3100

Baud hızı  :RS485/422/TTL (110-12 Mbps) RS232 (110-470 Kbps)

İzolasyon planı : Yüksek performanslı dijital izolasyon

Çıkış arayüzü : RS-485 (yarım çift yönlü), RS422 (tam çift yönlü), RS-232 (3 telli), TTL (5V seviyesi)

İzolasyon voltajı: 3000Vrms/5000Vrms

Arayüz şeması : PL2303 çipi

Çıkış koruması Yıldırımdan koruma + TVS koruması + filtreleme ağı

Güç kaynağı aralığı : 4,75-5,25V

Çalışma talimatları : Güç kaynağı göstergesi, iletim göstergesi, alım göstergesi

İşletim sistemi : Windows, Linux, MAC, Android, Windows CE

Sıcaklık aralığı  : -40℃~85℃ Endüstriyel Sınıf

Mekanik boyutlar: 80X50X20(MM)

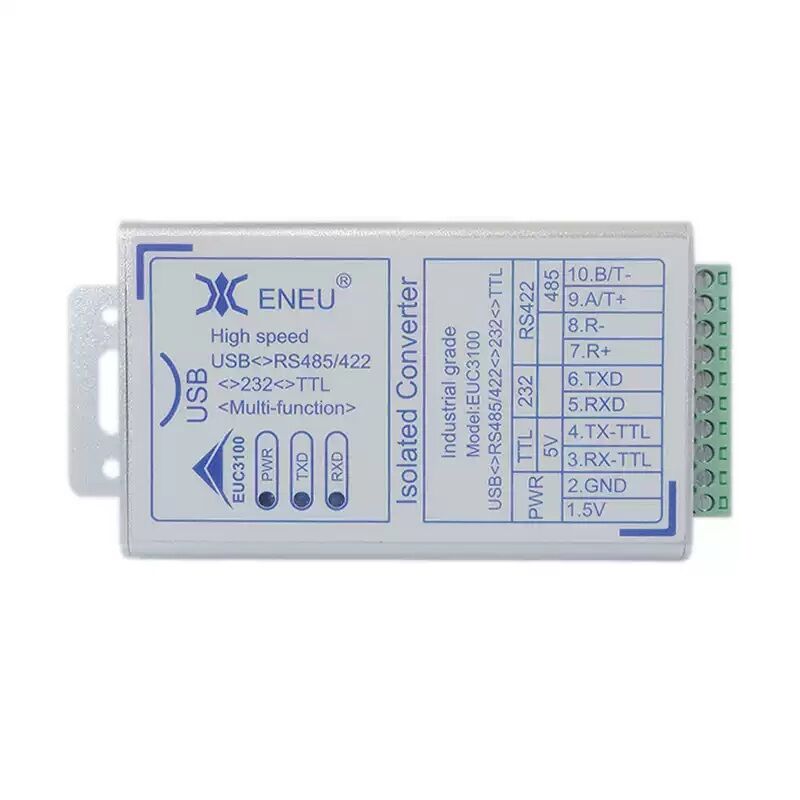

 EUC3100 Arayüzüne Giriş

Sinyal Tanımı Sinyal Açıklaması

5V İzole 5V çıkışı

GND Topraklama sinyali (GND)

RX-TTL TTL alma sinyali (5V seviyesi)

TX-TTL TTL gönderme sinyali (5V seviyesi)

RXD RS232 gönderme sinyali

TXD RS232 alma sinyali

R+ RS422 alma pozitif sinyali

R- RS422 Alma Negatif Sinyali

A/T+ RS485 pozitif sinyali veya RS422 pozitif sinyal gönderir

B/T- RS485 negatif sinyali veya RS422 negatif sinyal gönderir
