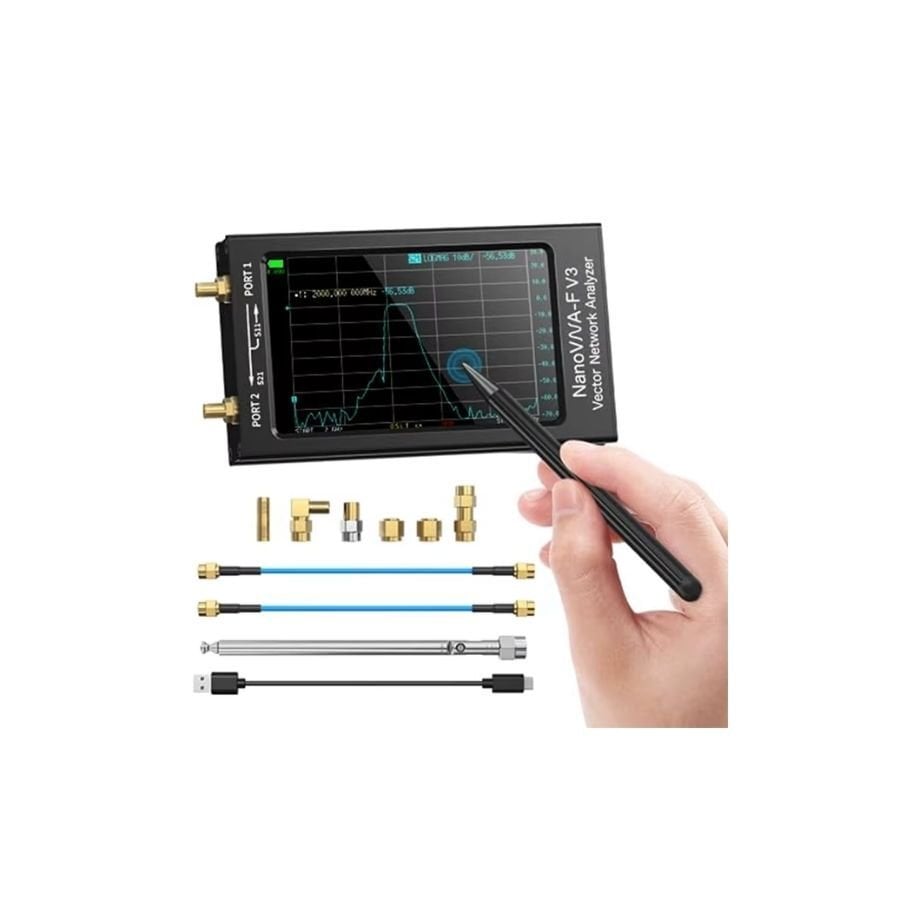

NanoVNA-F V3 1MHz-6GHz Vektör Ağ Analizörü
NanoVNA-F V3, 1MHz~6GHz frekans aralığına sahip Taşınabilir Vektör Ağ Analizörüdür (VNA). S11 ve S21 ölçümleri için kullanılabilir. NanoVNA-F V3'ün S21 dinamik aralığı 65 dB iken, S11 dinamik aralığı 50 dB'dir.
NanoVNA-F V3, kısa dalga antenleri, ISM bant antenleri, WiFi antenleri, Bluetooth antenleri, GPS antenleri vb. gibi MF/HF/VHF/UHF/SHF bantlarının anten testleri için uygundur. Ayrıca filtreleri, amplifikatörleri, zayıflatıcıları, kabloları, güç bölücülerini, kuplörleri, dupleksörleri ve diğer RF bileşenlerini ölçmek için de kullanılabilir. NanoVNA-F V3, Log Mag, Lineer Mag, Faz, Smith R+jX, Smith R+L/C, VSWR, Polar, Grup gecikmesi, Direnç, Reaktans vb. gibi çeşitli görüntüleme formatlarını destekler. Ayrıca, NanoVNA-F V3, kablo uzunluklarının ölçümü için kullanışlı olan TDR işlevini de destekler.
NanoVNA-F V3, dayanıklı ve elektromanyetik paraziti etkili bir şekilde koruyabilen metal bir kasa ile tasarlanmıştır. NanoVNA-F V3'ün boyutları 125 x 75 x 20 mm/4,9 x 3 x 0,8 inçtir. NanoVNA-F V3'ün RF arayüzü, DUT'ları doğrudan bağlamak için kullanılabilen bir SMA konnektörüdür. Optimum şekilde tasarlanmış sinyal işleme sistemi sayesinde NanoVNA-F V3'ün tarama hızı saniyede 200 noktaya, maksimum tarama noktası ise 801 noktaya kadar çıkabilir.
NanoVNA-F V3'ün ekranı, kullanıcıların ekran içeriğini dış mekanlarda net bir şekilde görmelerini sağlayan rezistif panelli 4,3 inç yüksek parlaklıklı bir IPS ekrana sahiptir. NanoVNA-F V3, 3 fiziksel düğmeyle tam dokunmatik ekran tasarımına sahiptir. Kullanıcılar, frekans aralığını, ölçeği, izleri açıp kapatabilir, işaretleyici ekleyip silebilir vb. işlemleri hızlı bir şekilde yapabilirler. Kullanım oldukça rahat ve akıcıdır.
NanoVNA-V3, 5 saate kadar pil ömrüne sahip 4500 mAh lityum iyon pillerle donatılmıştır. Şarj Arayüz USB Type-C'dir ve Type-C kablosu hem cihazı şarj etmek hem de veri aktarımı için kullanılabilir.
Özellikler:
- Frekans aralığı: 1MHz-6GHz
- S21 dinamik aralığı: 65dB ve S11 dinamik aralığı: 50dB
- Dirençli dokunmatik panele sahip 4,3 inç yüksek parlaklıkta IPS ekran
- Metal kasa, elektromanyetik paraziti etkili bir şekilde engeller
- SMA konnektörü, kullanımı sağlam ve dayanıklıdır
- Tam dokunmatik ekran ve 3 fiziksel düğme, rahat ve akıcı kullanım sağlar
- Boyutlar: 125 x 75 x 20 mm/4,9 x 3 x 0,8 inç
- 5 saate kadar dayanıklılık süresine sahip dahili 4500mAh lityum iyon piller
- TDR işlevi, kablo uzunluğunu ölçmek için kullanılabilir
- 4 adede kadar referans izi
- 4 adede kadar işaretleyici ve işaretleyici tablosu ekranda herhangi bir yere sürüklenebilir
- 12 kaydetme/geri çağırma yuvası
- USB Type-C ile şarj ve şarj voltajı 5V DC
- 5V/1A USB güç çıkışı portu ile tasarlanmıştır
- USB Type-C kablosuyla sanal U disk üzerinden ürün yazılımı güncellemesi
- SMA kalibrasyon kiti ve 2 x 20 cm/7,9 inç SMA-JJ RG405 koaksiyel kablo ile birlikte gelir
- Konsol komutlarını ve PC yazılımlarını destekler
Paket İçeriği:
- 1 x NanoVNA-F V3
- 1 x Altın Kaplama SMA Kalibrasyon Kiti (YÜKLE, AÇ ve KIS)
- 1 x SMA Dişi - SMA Dişi Konnektör
- 1 x SMA Erkek - SMA Erkek Konnektör
- 1 x SMA JKW Konnektör
- 2 x 20 cm/7,9 inç RG405 Kablo
- 1 x USB Type-C Veri Kablosu
