SV4401A Vektör Ağ Analiz Cihazı NanoVna 50kHz-4.4GHz 7 inç
SV4401A Vektör Ağ Analiz Cihazı NanoVna 50kHz-4.4GHz 7 inç
V4401A, 1 MHz ila 4,4 GHz ölçüm frekans aralığına sahip, elde taşınabilir bir Vektör Ağ Analizörüdür (VNA). S11 için 50 dB ve S21 için 75 dB dinamik aralıkta parametreleri ölçebilir.
SV4401A, kısa dalga antenleri, ISM bandı antenleri, WiFi antenleri, Bluetooth antenleri, GPS antenleri ve daha fazlası dahil olmak üzere MF/HF/VHF/UHF/SHF frekans bantlarındaki çeşitli anten türlerini test etmek için uygundur. Ayrıca filtreler, amplifikatörler, zayıflatıcılar, kablolar, güç bölücüler, kuplörler ve dupleksörler gibi RF bileşenlerini ölçmek için de kullanılabilir ve genlik-frekans eğrileri, faz-frekans eğrileri, VSWR (Gerilim Durgun Dalga Oranı), Smith diyagramları, polar grafikler, grup gecikmesi ve daha fazlasını içeren çoklu görüntüleme formatlarını destekler. Ek olarak, SV4401A'da TDR işlevi de bulunur.

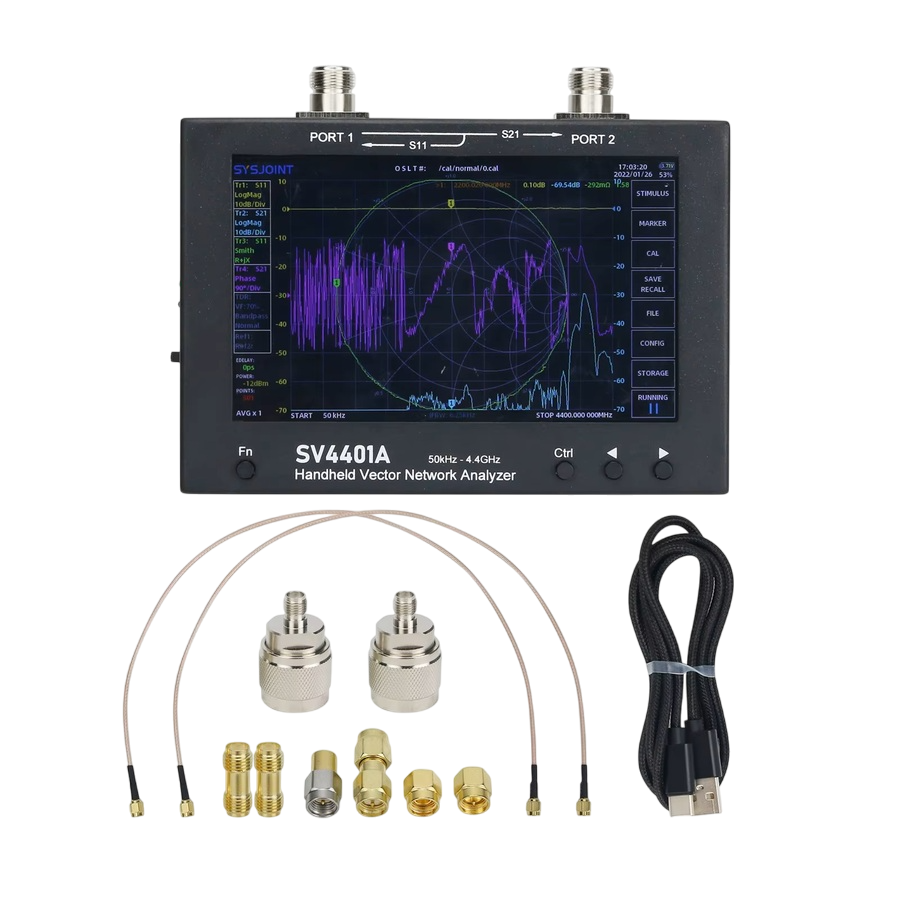

SV4401A, elektromanyetik girişime karşı etkili bir koruma sağlayan tamamen metal bir kasa tasarımına sahiptir. 190 mm x 130 mm x 30 mm boyutlarıyla kompakt ve taşınabilir olup, masaüstü kullanım için arka stand içerir. Cihaz, N tipi RF konektörleri kullanır ve çeşitli test öğelerine kolay bağlantı için N-SMA adaptörleri ve yüksek kaliteli SMA uzatma kabloları ile birlikte gelir.
Optimize edilmiş yüksek hızlı işlem sistemi sayesinde SV4401A, saniyede 500 nokta ölçüm hızı sunarak neredeyse gerçek zamanlı ölçümlere olanak tanır ve maksimum tarama noktası ayarı 1001 noktadır. 7 inç yüksek parlaklıkta IPS kapasitif dokunmatik ekran, dış mekanlarda bile ekran içeriğinin net bir şekilde görünmesini sağlar.
SV4401A, dört fiziksel düğmeli tam dokunmatik ekran tasarımına sahiptir ve kullanıcıların frekansları, ölçekleri, izlemeyi açma/kapama, işaretleyici ekleme/silme, ekran görüntüsü alma ve diğer işlemleri kolaylıkla gerçekleştirmelerini sağlar.
SV4401A, 3 saatten fazla pil ömrü sağlayan iki adet 3350mAh 18650 lityum pil ile donatılmıştır. USB Type-C portu üzerinden şarj olur ve birlikte verilen Type-C kablosu hem şarj hem de veri aktarımı ve ayrıca yazılım güncellemeleri için kullanılabilir.
SV4401A, kalibrasyon verilerini, SNP dosyalarını, ekran görüntüsü resimlerini ve daha fazlasını depolamak için dahili 8GB depolama kartına sahiptir.
Performans
Frekans Aralığı: 50kHz~4.4GHz İz Sayısı: 7
RF Çıkış Gücü: -42dBm~-12dBm İşaretleyici Sayısı: 8
RF Giriş Gücü: 0dBm (Maks) Kalibrasyon durumu saklama yuvaları: 12
Frekans Doğruluğu: <±1ppm Şarj Voltajı: 4.7V~5.5V
S21 Dinamik Aralığı: 75dB (1.5GHz), 60dB (3GHz) Hafıza Kartı: 8GB TF Kartı
S11 Dinamik Aralığı: 50dB (1.5GHz), 40dB (3GHz) Güç: 5W
Tarama Noktaları: 1001 Pil Ömrü: 4 saat
Tarama Hızı: 400 nokta/sn
Aralıklı Frekans Aralığı (IFBW): 12,5 kHz (Varsayılan) 6,25 kHz/3,12 kHz/1 kHz/300 Hz/100 Hz/30 Hz
Yumuşatma İşlemi: Aritmetik Ortalama
Şarj/Veri: USB Type-C
Ekran: 7 inç IPS LCD
Pil: Çift 18650 lityum pil
