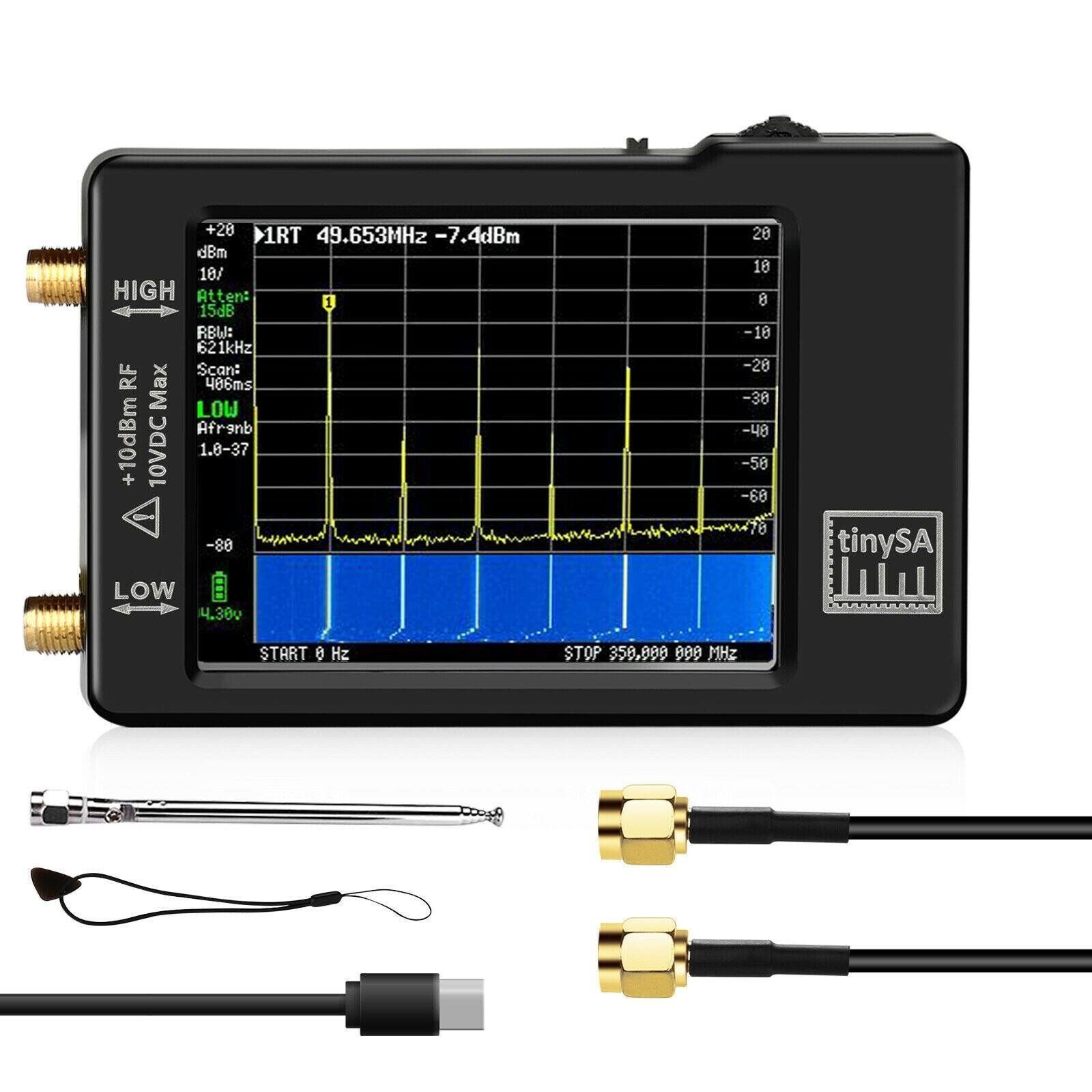

TinySA 10K - 100k - 900MHz RF EMC Spektrum Analizör
Yorum Yap / Yorumları Oku
Category
Brand
Stock Code
88A7F2KARR
Stok Durumu
*Installments starting from 427,81 TL!
Price
3.240,00 TL + VAT
KDV DAHİL FİYATI
3.888,00 TL
TinySA 10K - 100k - 900MHz RF EMC Spektrum Analiz
* Ekran çözünürlüğü 320*240 piksel
* Ekran köşegeni 2,8 inç
* RGB piksel başına 16 bit
* Rezistif dokunmatik kontrol
* Jog anahtarı kontrolü
* USB seri port kontrolü
* Dahili PCB üzerinde isteğe bağlı TTL USART portu (SW henüz uygulanmadı)
* Anahtarlama gürültüsünü önlemek için doğrusal güç kaynağı.
tinySA'nın giriş/çıkış özellikleri 4 moda bölünmüştür.
Düşük giriş modu özellikleri:
* 100 kHz ile 350 MHz arasında giriş frekans aralığı
* Giriş zayıflaması 10 dB veya daha fazlasına ayarlandığında giriş empedansı 50 ohm.
* 1 dB'lik adımlarla 0 dB ile 31 dB arasında seçilebilir manuel ve otomatik giriş zayıflaması
* +10 dBm zayıflama olmadan mutlak maksimum giriş seviyesi
* 30 dB zayıflama ile mutlak maksimum giriş gücü Kısa süreli +20 dBm
* 0 dB zayıflama ile +15 dBm'lik üçüncü dereceden modülasyon ürünlerinin (IIP3) Giriş Kesme Noktası
* 0 dB zayıflama ile +2 dBm'de 1 dB sıkıştırma noktası
* 0,5 dB'lik güç dedektörü çözünürlüğü ve +/-1 dB'lik frekansa göre doğrusallık
* Güç seviyesi kalibrasyonundan sonra +/- 1 dB'lik mutlak güç seviyesi doğruluğu
* -102 dBm'lik 30 kHz çözünürlük bant genişliği kullanılarak elde edilen en düşük fark edilebilir sinyal
* Seçilen çözünürlük bant genişliğine eşit frekans doğruluğu
* 100 kHz ofsetinde -90 dB/Hz ve 1 MHz ofsetinde -115 dB/Hz faz gürültüsü
* 70 dB'lik 30 kHz çözünürlük bant genişliği kullanıldığında mahmuzsuz dinamik aralık
* 3, 10, 30, 100, 300, 600 kHz'lik manuel olarak seçilebilir çözünürlük filtreleri. Aşağıdakilerden birinin otomatik seçimi 57 çözünürlük filtresi.
* 145 veya 290 ölçüm noktasının ekran çözünürlüğü.
* En yüksek çözünürlük filtreleri kullanılarak saniyede 1000 noktanın üzerinde tarama hızı.
* Seçilen çözünürlük bant genişliğinden bağımsız olarak tüm tarama aralığının kapsanmasını sağlamak için gerçek tarama noktalarının otomatik optimizasyonu.
* Belirli sinyallerin dahili olarak üretilip üretilmediğini veya giriş sinyalinde gerçekten mevcut olup olmadığını değerlendirmek için mahmuz bastırma seçeneği.
Yüksek giriş modu özellikleri:
* 240 MHz - 960 MHz giriş frekans aralığı.
* Giriş bant filtresi olmadığından, 240 MHz - 960 MHz aralığının dışındaki güçlü sinyaller, bant içi sinyallerde bozulmaya neden olabilir.
* +10 dBm zayıflama olmaksızın mutlak maksimum giriş seviyesi.
* Üçüncü dereceden modülasyon ürünlerinin (IIP3) -5 dBm giriş kesme noktası.
* 0 dB zayıflama ile -6 dBm'de 1 dB sıkıştırma noktası.
* 0,5 dB güç dedektörü çözünürlüğü ve +/-1 dB frekansa karşı doğrusallık.
* Güç seviyesi kalibrasyonundan sonra +/- 1 dB mutlak güç seviyesi doğruluğu
* 30 kHz çözünürlük bant genişliği -115 dBm kullanılarak elde edilen en düşük fark edilebilir sinyal
* Seçilen çözünürlük bant genişliğine eşit frekans doğruluğu
* 30 kHz çözünürlük bant genişliği 50 dB kullanıldığında, parazitsiz dinamik aralık
* 3, 10, 30, 100, 300 ve 600 kHz seçilebilir (otomatik ve manuel) çözünürlük filtreleri
* İsteğe bağlı 25 dB ila 40 dB frekansa bağlı giriş zayıflatıcısı. Bu zayıflatıcı etkinleştirildiğinde güç seviyesi hatası +/- 15 dB'ye yükselir
* 145 veya 290 ölçüm noktası ekran çözünürlüğü.
* En yüksek çözünürlük filtreleri kullanılarak saniyede 1000 noktanın üzerinde tarama hızı.
* Seçilen çözünürlük bant genişliğinden bağımsız olarak tüm tarama aralığının kapsanmasını sağlamak için gerçek tarama noktalarının otomatik optimizasyonu
Düşük çıkış modu özellikleri:
* -40 dB'nin altındaki harmoniklere sahip sinüs çıkışı Temel
* 100 kHz ile 350 MHz arasında çıkış frekans aralığı
* -76 dBm ile -6 dBm arasında 1 dB'lik adımlarla çıkış seviyesi seçilebilir
* İsteğe bağlı AM, dar FM ve geniş FM modülasyonu veya seçilebilir frekans aralığında yavaş tarama
Yüksek çıkış modu özellikleri:
* Kare dalga çıkışı
* 240 MHz ile 960 MHz arasında çıkış frekans aralığı
* -38 dBm ile +13 dBm arasında değişken artışlarla çıkış seviyesi seçilebilir
* İsteğe bağlı dar FM ve geniş FM modülasyonu veya seçilebilir frekans aralığında yavaş tarama
Referans jeneratör özellikleri:
* Yüksek giriş/çıkışa bağlı -25 dBm'de temel frekanslı isteğe bağlı kare dalga çıkışı
* Frekans 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz veya 30 MHz olarak ayarlanabilir.
Pil özellikleri:
* Minimum 500 mA USB portu veya USB şarj cihazıyla şarj süresi en fazla 1 saattir
* Tam şarjlı pille en az 2 saat çalışma
