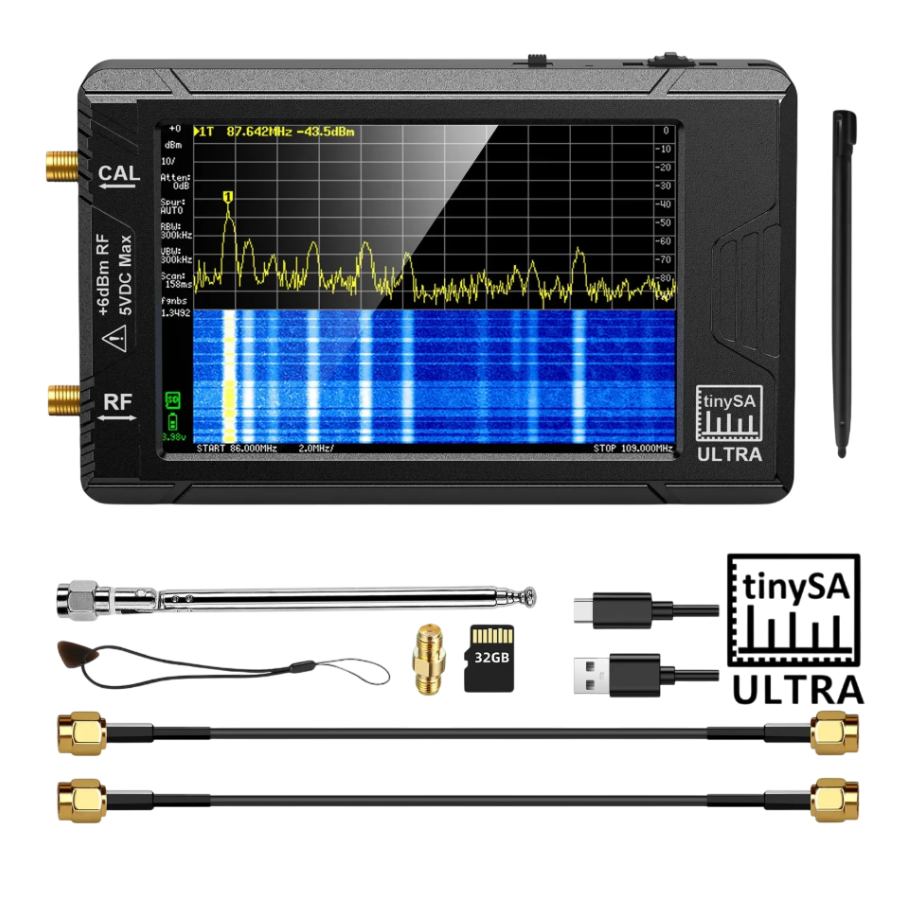

Tinysa Ultra 100k - 5.3GHz Spektrum Analizörü 4 inç HD Dokunmatik Ekran
TinySA Ultra taşınabilir spektrum analizörü, 450 tarama noktasında tüm frekans aralığını gösteren 4,0 inçlik rezistif dokunmatik renkli ekrana ve iki saate kadar taşınabilir çalışma sağlayan şarj edilebilir bir pile sahiptir. Ayrıca, analizörün iki farklı modu vardır: normal mod ve ultra mod. TinySA Ultra, değiştirilebilir bant geçiren filtre ve kademeli giriş zayıflatıcı gibi birçok dahili ayar seçeneğine sahiptir. tinySA'nın maksimum giriş seviyesinin +6 dBm olduğunu unutmamak önemlidir. Giriş sinyal seviyesinden emin değilseniz, bir zayıflatıcı kullanmanız önerilir.TinySA Ultra spektrum analizörü olarak kullanılmadığında sinüs dalgası veya kare dalga üreteci olarak da kullanılabilir. Analizör, bir USB kablosu aracılığıyla bir bilgisayardan tamamen kontrol edilebilir. Ayrıca, dahili sinyal üreteci kullanılarak otomatik kendi kendine teşhis ve otomatik kalibrasyon özelliklerine sahiptir.
Tinysa Ultra 100k - 5.3GHz Spektrum Analizör Özellikleri ;
- Analizörün frekans aralığı:
– 100 kHz ile 800 MHz arası (normal modda)
– 100 kHz ile 6 GHz arası (Ultra modda, özelliklerde ve işlevlerde sınırlamalar vardır) - Giriş empedansı: 50 ohm (giriş zayıflatıcı > 10 dB ile)
- 1 dB'de sıkıştırma noktası: -1 dBm (0 dB dahili zayıflatıcıda)
- Faz gürültüsü: 100 kHz ofset için -90 dB/Hz ve 1 MHz ofset için -120 dB/Hz
- Manuel veya otomatik giriş zayıflatıcı, 0 dB ile 31 dB arasında 1 dB'lik artışlarla değiştirilebilir (LNA kapalıyken)
- İzin verilen maksimum giriş sinyal seviyesi: 0 dB giriş zayıflatıcıda +6 dBm
- Kısa giriş sinyallerinin izin verilen maksimum kısa vadeli tepe seviyesi: +20 dBm, 30 dB'lik bir giriş zayıflatıcısı ile
- Otomatik giriş zayıflatıcı modunda önerilen giriş sinyal seviyesi: +0 dBm
- En iyi ölçüm sonuçları için giriş sinyali seviyesini <-25 dBm'de tutun
- Maksimum giriş voltajı: ±5 V DC
- Dinamik aralık: 70 dB (RBW 30 kHz'de sahte harmonik yok)
- Güç ölçüm çözünürlüğü: 0,5 dB
- Frekans düzgünlüğü: 5,3 GHz'e kadar ±2 dB, 5,3 GHz'den 6 GHz'e kadar ±5 dB
- Mutlak güç seviyesi ölçüm hatası: ± 2 dB (kalibrasyondan sonra)
- Girişteki üçüncü mertebeden modülasyon ürünlerinin (IIP3) kesişim noktası: +15 dBm, 0 dB'lik dahili zayıflatıcı ile
- Çözünürlük filtrelerinin bant genişliği: 0,2, 1, 3, 10, 30, 100, 300, 600 ve 850 kHz
- Tarama hızı: En büyük bant genişliğine sahip filtreler kullanıldığında saniyede 1000 pikselden fazla
- Çözünürlük: 51, 101, 145, 290 veya 450 ölçüm noktası
- Seçilen çözünürlük filtresinden bağımsız olarak tüm tarama aralığının kapsanmasını sağlamak için gerçek tarama noktalarının otomatik optimizasyonu
- Dahili olarak üretilen harmoniklerden gelen işaretler ile gerçek giriş sinyali arasındaki farkı ayırt etmek için sahte girişimin bastırılması
- 5 dB gürültü faktörüne sahip dahili 20 dB LNA
- 30 MHz frekansında ve 30 kHz çözünürlük bandında LNA olmadan en düşük fark edilebilir sinyal seviyesi: -102 dBm
- LNA'dan 30 MHz frekans ve 200 Hz çözünürlük bandında fark edilebilen en küçük sinyal seviyesi: -145 dBm
Sinyal üretecinin özellikleri
- Frekans aralığı:
– sinüzoidal çıkış: 100 kHz – 800 MHz
– Kare dalga çıkışı: Spektrum analizörü olarak kullanılmadığında 4,4 GHz'e kadar - Harmonikler: 100 kHz - 800 MHz aralığında < -40 dBn
- Modülasyon: AM, UP-FM, SH-FM
- Seviye Doğruluğu: -72dBm ile -18dBm arasındaki seviyeler için ±2dB ila 800MHz, -72dBm'nin altına düşüldüğünde.
- Frekans çözünürlüğü: 57,2 Hz
Tinysa UltraPaket İçeriği ;
- Ana bilgisayar (3000mAh pil ile) x 1
- USB Tip-C veri kablosu x1
- 30cm ALSR100 SMA kabloları x2
- SMA-SMA namlu konektörü x1
- SMA konnektörlü anten x1
- Kordon ve dokunmatik mızrap x1
- 32GB MicroSD kart (ana bilgisayara takılı) x1
