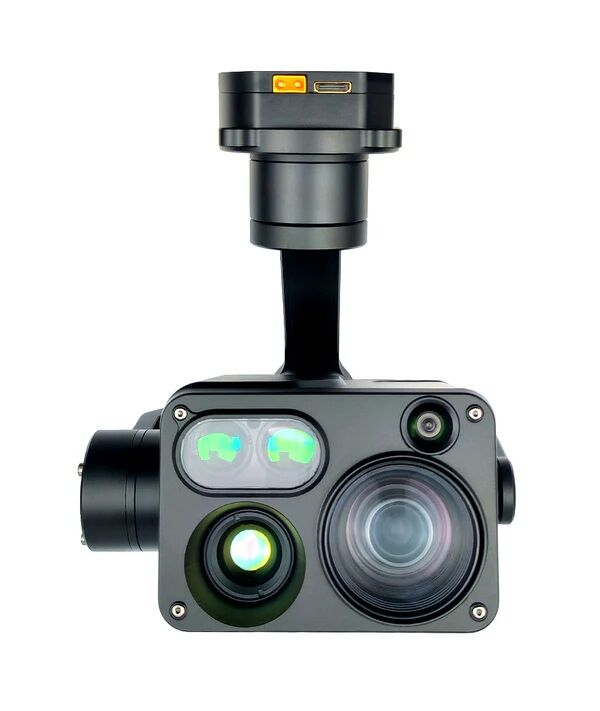

TOPOTEK DIT30B IR Termal Ve 1800Mt Lazer İşaretleme Kamera Gimbal 30x Zoom
TOPOTEK DIT30B IR Termal Ve 1800Mt Lazer İşaretleme Kamera Gimbal 30x Zoom
TOPOTEK DIT30B, profesyonel drone havadan fotoğrafçılık ve endüstriyel uygulamalar için tasarlanmış yüksek performanslı, üç eksenli stabilize Gimbal Kamera dır. 210x karışık zoom (30x optik + 7x dijital), sabit odaklı 1080P EO kamera, 640×512 IR termal görüntüleme 19 mm odak uzaklığı ile ve yüksek hassasiyetli 1800 m lazer mesafe ölçer ile entegre edilmiştir. Kompakt, hafif bir yapıya (950 ± 20 g) ve düşük güç tüketimine (düzenli ~10 W) sahip olarak, zorlu havadan görevler için yüksek stabilite, çok yönlü işlevsellik ve sorunsuz entegrasyon sunar.
Sistem, çift kanallı kayıt, ağ ve TF depolama ve Ağ, UART ve S.BUS arayüzleri aracılığıyla gelişmiş kontrol modlarını destekler. Yerleşik AI hedef tespiti ve takibi operasyonel verimliliği artırırken, çok modlu resim içinde resim ve sahte renk termal görüntüleme gözetim, denetim ve kurtarma görevleri için durum farkındalığını genişletir.
Ana Özellikler
- 210x Karışık Zoom: 30x HD optik zoom ile 7x dijital zoom'u birleştirerek uzun mesafelerde detaylı gözlem sağlar.
- Yüksek Çözünürlüklü EO Kamera: 1080P sabit odaklı sensör, geniş dinamik aralık ve H.264/H.265 akış desteği ile yerel depolama.
- Termal Görüntüleme: 640×512 çözünürlük, 19 mm odak uzunluğu, <50 mK hassasiyet, birden fazla sahte renk modu ve isteğe bağlı tam piksel kaydetme ile küresel sıcaklık ölçümü.
- Lazer Mesafe Ölçer: Sınıf I 905 nm güvenlik lazeri, 5 m ile 1800 m arasında ölçüm aralığı ve ±0.4% hassasiyet ile.
- 3 Eksen Stabilizasyon: ±0.02° pitch/roll ve ±0.03° yatay titreme ile stabil, titreşimsiz görüntüleme.
- AI Hedef Takibi: Engelleme altında bile hassas tanıma ile aynı anda 100'e kadar nesneyi (insanlar, araçlar) takip eder.
- Esnek Kontrol &ve Depolama: Ağ IP, UART ve S.BUS kontrol; gerçek zamanlı akış, çift kanallı kayıt ve yerel TF depolamayı destekler.
- Çevresel Dayanıklılık: -10°C ile +45°C arasındaki sıcaklıklarda çalışır, -20°C ile +60°C arasında depolama kapasitesine sahiptir.
Özellikler
PTZ (Pan-Tilt-Zoom)
|
Parametre |
Ayrıntılar |
|
Roll aralığı |
±45° |
|
Pitch aralığı |
-30° ile +120° |
|
Yaw aralığı |
±280° |
|
Açısal titreme |
±0.02° (pitch/roll), ±0.03° (yatay) |
|
Merkeze dönüş |
Kilitli/izleme modları ile tek tıklama hızlı sıfırlama |
|
Kontrol |
Ağ IP, UART, S.BUS, ve PWM desteği |
|
Güç |
12 V ile 26.2 V, ~10 W dinamik |
Optik Zoom Kamera
|
Parametre |
Ayrıntılar |
|
Sensor |
1/2.8 inç, 8 MP CMOS |
|
Zoom |
30x optik (f=4.5–135 mm) + 7x dijital |
|
Odaklanma süresi |
<1 s gerçek zamanlı odaklama |
|
Video çıkışı |
Ağ RTSP üzerinden 1080P, TF depolama |
|
Görüş Açısı (FOV) |
Geniş: 67.8° D / 59.8° H / 40.5° V; Tele: 2.77° D / 2.34° H / 1.48° V |
|
Modlar |
30 fps'de 1080P'yi destekler |
1080P EO Kamera
|
Parametre |
Ayrıntılar |
|
Sensor |
200 MP CMOS |
|
Dijital zoom |
9x dijital |
|
Depolama |
H.264/H.265 akış ve yerel depolama |
|
FOV |
94.6° × 86.6° |
|
Modlar |
1080P, 30 fps |
Lazer Mesafe Ölçer
|
Parametre |
Ayrıntılar |
|
Dalgaboyu |
905 nm (Sınıf I güvenlik lazeri) |
|
Mesafe |
5 m – 1800 m |
|
Doğruluk |
±0.4%, 0.1 m çözünürlük |
Termal Görüntüleme
|
Parametre |
Ayrıntılar |
|
Sensor tipi |
Soğutmasız odak düzlemi mikrobolometre |
|
Spektrum |
8–14 µm |
|
Duyarlılık |
≤50 mK @ F1.0 |
|
Çözünürlük |
640×512 piksel, 12 µm piksel boyutu |
|
Lens |
19 mm, Görüş Açısı: 22.9° × 18.4° |
|
Modlar |
Ayarlanabilir sahte renk modları, global sıcaklık ölçümü |
Hedef Tanıma ve Takip
|
Parametre |
Ayrıntılar |
|
Min. takip boyutu |
16×16 piksel |
|
Max. takip boyutu |
256×256 piksel |
|
Engelleme toleransı |
2 s'ye kadar |
|
Hız desteği |
50 piksel/kare |
|
Max. targets |
100 |
|
Tanınan nesneler |
İnsanlar, araçlar |
|
Min. tanıma boyutu |
32×32 piksel |
Fiziksel &ve Çevresel
|
Parametre |
Ayrıntılar |
|
Boyut |
Ø178 mm × H173 mm |
|
Ağırlık |
950 g ±20 g |
|
Çalışma ortamı |
-10°C ile +45°C, %20–%80 RH |
|
Depolama ortamı |
-20°C ile +60°C, %20–%95 RH |
Arayüzler &ve Bağlantı
|
Port |
Arayüz |
Fonksiyon |
|
8-PIN GND |
GND |
Güç topraklama |
|
S.BUS |
Kontrol |
Giriş |
|
TX/RX |
UART |
İletim &ve alım |
|
Rx-/Rx+, Tx-/Tx+ |
Ağ |
IP video kontrol &ve veri |
|
Mini HDMI |
HDMI |
Video çıkışı |
|
TF Kart |
Depolama |
Yerel kayıt &ve veri güncelleme |
Uygulamalar
- Endüstriyel İnceleme: Enerji hatları, boru hatları ve yapısal incelemeler.
- Arama ve Kurtarma (SAR): Termal ve EO görüntüleri ile gündüz/gece operasyonu.
- Gözetim &ve Güvenlik: Sınır devriyesi, çevre güvenliği ve izleme.
- Haritalama &ve Ölçüm: Arazi ve yapı haritalaması için yüksek çözünürlüklü görüntüleme.
- Çevresel İzleme: Orman yangını tespiti, yaban hayatı izleme ve tarımsal yönetim.
