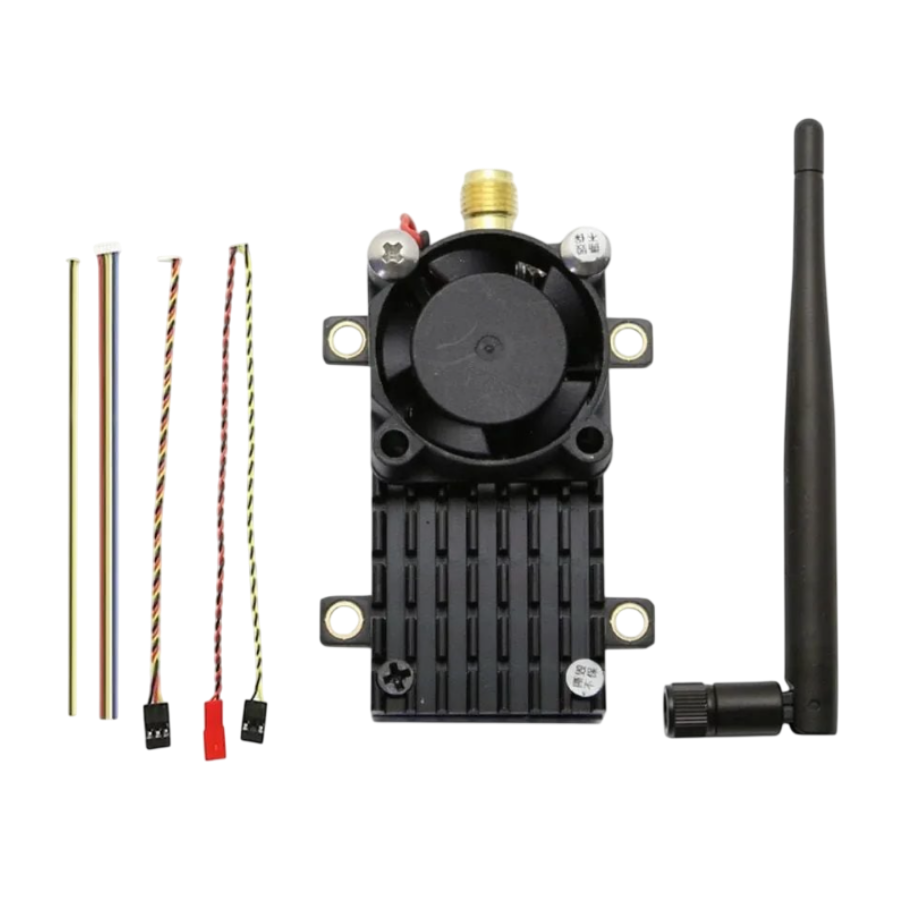

TS582000 5.8G 2000MW Video ve Ses Gönderici 20KM Mesafe

   Temel parametreler:

• Ağırlık: 33g (antensiz)
• Boyutlar (L * W * T):50*25*27mm, SMA dışbükey 10mm. Sabitleme delikleri 30.5*30.5mm aralık.
• Çalışma gerilimi: DC7V-36V(2s-8s)
• Çalışma akımı: 12v durumda 800MA ± 100MA
• Maksimum güç tüketimi: 10 watt
• RF iletim gücü: 33dbm'den (2.0 watt) daha büyük
• 64 çalışma kanalı, buton seçilebilir ayarlar
• 4 güç seviyesi, buton seçilebilir ayarlar
• 5.8GHz video iletim verici (PAL ve NTSC ile uyumlu) kompakt yapısı, küçük boyutu, yüksek iletim gücü
• Büyük ölçekli entegre devreler ve otomotiv dereceli bileşenler kullanarak, yüksek güvenilirlik
• Dahili frekans faz kilitli döngü, düşük harmonik radyasyon, yüksek güvenilirlik, dijital faz kilitli döngü devresi kullanarak kararlılık, sıcaklık kayması fenomeni yok.
• Destek TBS protokolü osd ayar parametresi.

 Güç kanalı düğmesi nasıl kullanılır:

  Arayüz tanımı ve dış boyut şeması

• kırmızı kalın çizgi DC-IN grafik güç pozitif giriş, destek aralığı 7-36v.
• Grafik iletim için siyah kalın çizgi GND negatif güç girişi.
• sarı VIDEO analog video sinyal girişi
• beyaz veri osd parametre iletişim veri hattı ayarlamak, destek protokolü smartaudio
• siyah ince çizgi GND grafik iletim çıkışı negatif kutup
• kırmızı ince çizgi 5V-OUT şekil pozitif kutup, maksimum çıkış akımı 350MA aktarın. Not: benzer bir 5-12 bu kadar geniş voltaj kamerasına bağlı, yetersiz kamera güç kaynağı voltajı olabilir, görüntü yok.
