WeAct BUCK V1 QC PD Power Mini Cep Güç Adaptörü DC 5V-24V / 1V-20V USB-C
WeAct BUCK V1 QC PD Mini Güç Adaptörü DC 5V-24V / 1V-20V USB-C
WeAct PD Power Mini V1 BUCK cep boyutunda güç kaynağı, elektronik projeler için regüle edilmiş güç sağlayan kompakt bir buck modülüdür. Küçük boyutu ve popüler USB-C şarj cihazlarını desteklemesi, mikrodenetleyiciler, modüller ve USB-C ile çalışan cihazlarla çalışmak için mükemmel bir yardımcı olmasını sağlar.
Modülün en büyük avantajı, cep boyutunda olması ve neredeyse her zaman elimizin altında bulunan standart bir akıllı telefon şarj cihazıyla kullanılabilmesidir . PD ve QC'yi destekleyen bir USB-C bağlantı noktasıyla birleştiğinde , güç kaynağının kullanımı sadece pratik değil, aynı zamanda taşınabilir de oluyor. Bu da modülü masanız veya atölyeniz için hızlı ve kolay bir güç kaynağı haline getiriyor.
Bir düşürücü dönüştürücü olarak, cihaz giriş voltajından daha düşük çıkış voltajlarına olanak tanır. Örneğin, 18V PD'yi destekleyen bir şarj cihazıyla, 1V ile 17V arasında voltajlar elde etmek mümkün olacak ve bu da modülü çok çeşitli uygulamalar için son derece esnek bir güç kaynağı haline getirecektir.
Ana çıkış, 1 V ile 20 V arasında voltaj regülasyonu ve 3 A'e kadar akım iletimi sağlar ; CC/CV (sabit akım/sabit voltaj) çalışma modları mevcuttur. Parametreler, 160x80 piksel çözünürlüğe sahip, ±0,02 V / ±3 mA doğrulukta , net 0,96 inç TFT LCD ekranda görüntülenir . Ek bir 5 V/0,3 A yardımcı çıkış, daha küçük çevre birimlerinin beslenmesine olanak tanır. Fiziksel kontrol düğmeleri, aşırı yük ve kısa devre koruması paketi tamamlar.
Daha da fazla kolaylık sağlamak için üretici, masaüstünden güç kaynağı parametrelerinin uzaktan kontrol edilmesine olanak tanıyan özel bir bilgisayar uygulaması sunmuştur . İletişim USB üzerinden gerçekleşir ve yazılım, diğer şeylerin yanı sıra, voltaj ve akımı izlemenin yanı sıra modülü manuel olarak çalıştırmaya gerek kalmadan ayarları değiştirmeye olanak tanır.
Uygulama örnekleri:
- Arduino, ESP32, STM32 projeleri için taşınabilir güç kaynağı
- Elektronik modüllerin saha testleri ve güçlendirilmesi
- USB-C ile çalışan sistemlerin prototiplemesi için güç kaynağı
- Sensörlere, dönüştürücülere ve IoT cihazlarına güç sağlama
- Bilgisayar aracılığıyla uzaktan voltaj ve akım düzenlemesi

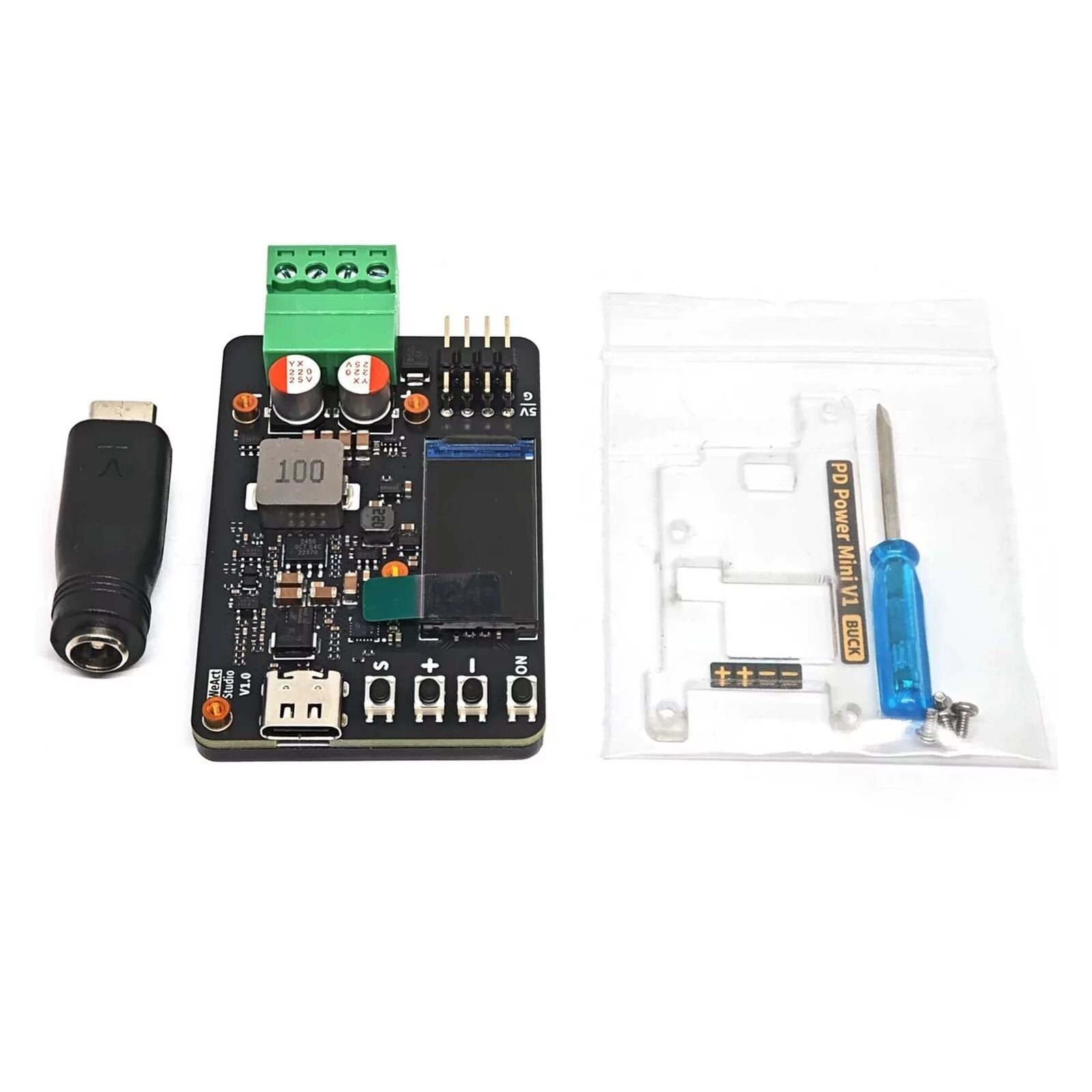

Set içeriği:
- WeAct PD Power Mini V1 BUCK modülü
- Düğmeler için delikli kasa
- USB-C → Şarj cihazından güç sağlayan DC adaptör
- Montaj için tornavida
Kullanım kolaylığı, popüler şarj cihazlarıyla uyumluluğu ve çıkış voltajı ve akımı üzerinde tam kontrol imkanı (hatta uzaktan bile) sayesinde WeAct PD Power Mini V1 , hem atölyede hem de hareket halindeyken her elektronik teknisyeni için çok pratik bir seçimdir.
Özellikler:
- Giriş voltajı: 5-24V DC (PD 20V, QC 12V)
- Güç bağlantı noktası: USB-C
- Dönüştürücü tipi: Buck (adım aşağı)
- Ana Çıkış: 1-20V / 0.05-3A (CC/CV)
- Ayar doğruluğu: ±0,01 V / ±2 mA
- Görüntüleme doğruluğu: ±0,02 V / ±3 mA
- Gerilim dalgalanması: < ±25 mV
- Yardımcı çıkış (AUX): 5V/0.3A
- Ekran: TFT LCD, 0,96 inç , 160×80 piksel
- Uzaktan kumanda: Evet, PC uygulaması (USB CDC) aracılığıyla.
- Koruma: Kısa devre ve aşırı yüklenmeye karşı
- Kablosuz bağlantı: yok
- Ürün boyutları: 61 × 40 mm
