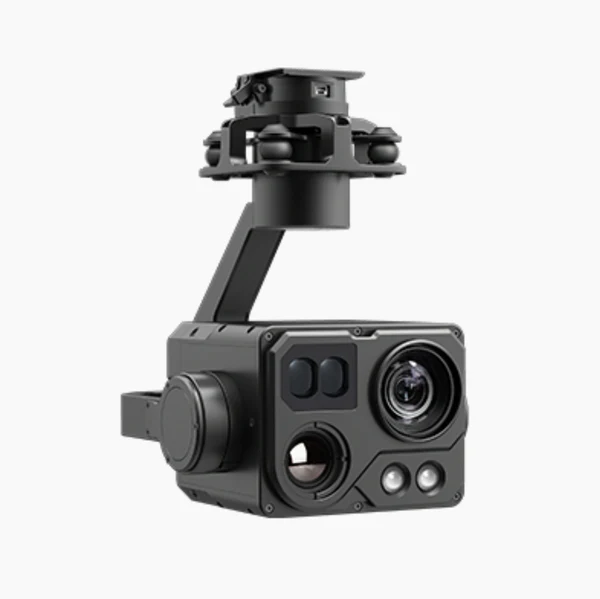

XF Z-9A 3 Eksen Termal ve 1800Mt Lazer İşaretleyici 30x Optik Zoom Gimbal Kamera
XF Z-9A 3 Eksen Termal ve 1800Mt Lazer İşaretleyici 30x Optik Zoom Gimbal Kamera
XF Z-9A Drone Podu, gelişmiş hava uygulamaları için tasarlanmış, son teknoloji ürünü, çok fonksiyonlu bir yük ünitesidir. Bu son teknoloji ürünü ünite, yüksek hassasiyetli 3 eksenli gimbal, 30x optik zoomlu EO kamera, 25 mm termal görüntüleme sensörü, 1,8 KM lazer mesafe ölçer ve çift lazer aydınlatma modülünü entegre ederek, itfaiye, kamu güvenliği ve çevre koruma gibi sektörler için ideal bir çözüm sunmaktadır.
XF Z-9A Drone Gimbal Kamerası, yıldız ışığı seviyesindeki gece görüş özelliği sayesinde, tamamen karanlıkta bile yüksek çözünürlüklü görsel ve kızılötesi görüntüleri eş zamanlı olarak yakalar. Gelişmiş gimbalı, stabilite ve hassasiyet sağlarken, hızlı serbest bırakma montaj sistemi, insansız hava araçlarına zahmetsiz kurulum imkanı sunar.
Başlıca Özellikler:
30x Optik Zoomlu EO Kamera: 4x'e kadar dijital zoom oranıyla detaylı gözlem imkanı sunar. Uzun mesafelerde hedef tespiti, tanımlama ve doğrulama için mükemmeldir.
Termal Görüntüleme Yeteneği: Hassas termal okumalar için 25 mm soğutmasız VOx mikrobolometreye sahiptir. -20°C ile 550°C arasında çift sıcaklık ölçüm aralığını destekler.
1,8 KM Lazer Mesafe Ölçer: Operasyonel verimliliği artırmak için doğru mesafe ve konum verileri sağlar.
200M Lazer Aydınlatma: Düşük ışık koşullarında daha iyi görünürlük için çift Sınıf 3B lazer modülü ile donatılmıştır.
3 Eksenli Gimbal Stabilizasyonu: Yüksek hızlı manevralar sırasında bile kararlı görüntüleme için ±0,01° açısal doğruluk sağlar.
Çoklu Protokol Desteği: Çeşitli komut platformlarıyla sorunsuz entegrasyon için ONVIF, RTSP, GB/T28181, TCP ve UDP içerir.
Teknik Özellikler
Genel
Ürün Parametreleri
Boyutlar 173 x 144 x 206 mm
Ağırlık 1110 g
Çalışma Gerilimi 20–53 VDC
Güç 16,5 W (Ortalama, menzil ve aydınlatma kapalı) / 60 W (Durdurma, menzil ve aydınlatma açık)
Koruma Sınıfı IP43
Gimbal
Ürün Parametreleri
Açısal Titreşim Aralığı ±0,01°
Maksimum Kontrol Edilebilir Hız Eğim: ±200°/s, Sapma: ±200°/s
Kontrol Edilebilir Aralık Eğim: -120°~+60°, Sapma: ±360° sürekli
Zoom Kamera
Ürün Parametreleri
Görüntü Sensörü 1/2,8" CMOS; Etkin Piksel: 2,07M
Odak Uzaklığı 4,7–141 mm
Optik Zoom Oranı 30x
Eşdeğer Dijital Zoom Oranı 4x
Minimum Aydınlatma Gece Görüşü Kapalı: 0,05 Lux / F1.6; Gece Görüşü Açık: 0,005 Lux / F1.6
S/N ≥55dB
Nesne Algılama Mesafesi EN62676-4:2015 Kişi: 2128,2 m; Araç: 2797,1 m
Nesne Tanımlama Mesafesi EN62676-4:2015 Kişi: 425,6 m; Araç: 559,4 m
Nesne Doğrulama Mesafesi EN62676-4:2015 Kişi: 212,8 m; Araç: 279,7 m
Termal Kamera
Ürün Parametreleri
Sensör Tipi Soğutmasız VOx Mikrobolometre
Odak Uzaklığı 25 mm
Sıcaklık Ölçüm Aralığı Sınıf 1: -20150°C; Sınıf 2: 0550°C
Nesne Algılama Mesafesi Kişi: 1041,7 m; Araç: 3194,4 m
Nesne Tanımlama Mesafesi Kişi: 260,4 m; Araç: 798,6 m
Nesne Doğrulama Mesafesi Kişi: 130,2 m; Araç: 399,3 m
Lazer Mesafe Ölçer
Ürün Parametreleri
Dalga Boyu 905 nm
Ölçüm Aralığı 5–1800 m
Ölçüm Doğruluğu ±0,3 m (<300 m) / ±1,0 m (>300 m)
Lazer Aydınlatma Modülü
Ürün Parametreleri
Etkin Aydınlatma Mesafesi ≤200 m
Işın Açısı 8° + 30°
Görüntü ve Video
Ürün Parametreleri
Çıkış Video Çözünürlüğü 1080P@30fps
Görüntü Çözünürlüğü 1920 x 1080
Desteklenen Protokoller ONVIF, GB/T28181, RTSP, TCP, UDP, RTP
Çevre
Ürün Parametreleri
Çalışma Sıcaklığı -20°C~60°C
Depolama Sıcaklığı -20°C~70°C
Nem ≤%85 RH (Yoğuşmasız)
