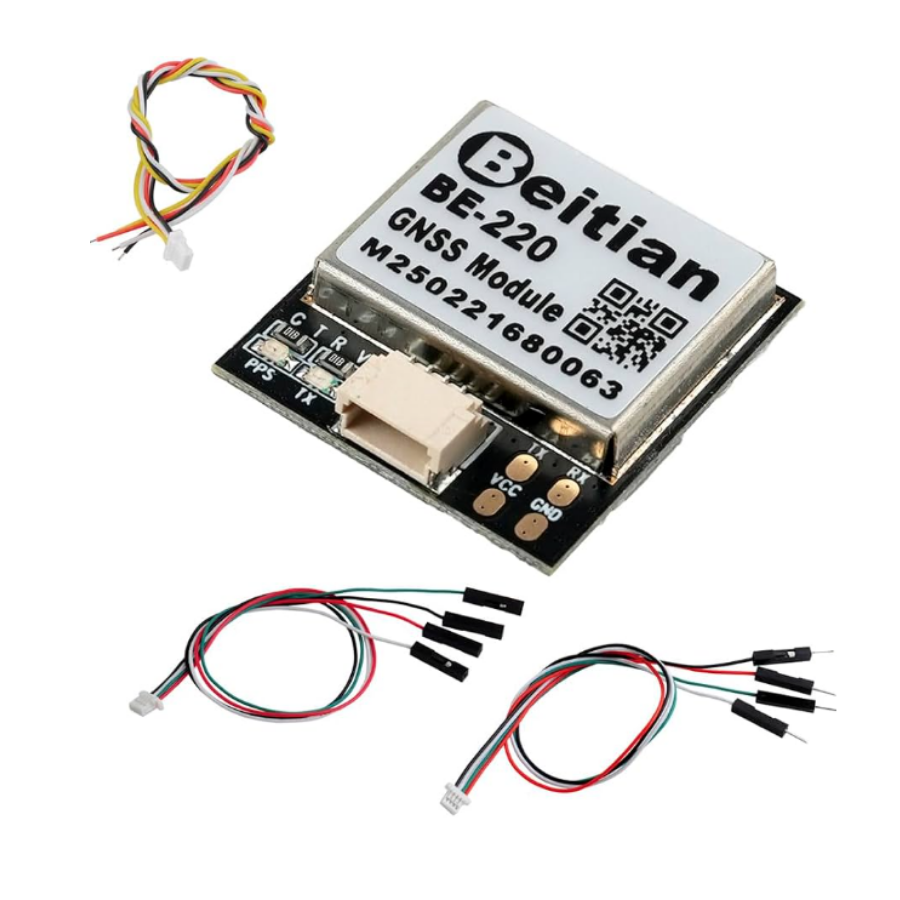

BEITIAN BE-220 BE220 M10 GNSS GPS

Öğe

Tanım

Elektriksel Özellikler

Çip​

M10050

Alıcı tipi

GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN

Varsayılan konum sistemi

GPS , BDS , GALILEO

Bir artırma sistemi

SBAS , QZSS

Kanal

Yok

Hassasiyet

Takip ve Navigasyon

-16 6 dBm

Yeniden edinme

-1 60 dBm

Soğuk başlatma

-14 8 dBm

Sıcak Başlangıç

-1 6 0 dBm

Kesinlik​

Yatay konum

2,0 m CEP

Hız

0,05 m / s

Dinamik başlık

0,3 derece

Zaman darbesi

RMS 30ns

%99 60ns

Kazanma

Soğuk başlatma

2 7 s

Sıcak tart​

1 saniye

Destekli başlangıç

1 saniye

Veri Çıkışı

Baud hızı

4800 bps - 921600 bps , varsayılan 115200 bps

Seviye​

TTL seviyesi

Protokol​

NMEA , UBX

NMEA mesajları

RMC , VTG , GGA , GSA , GSV , GLL

Güncelleme oranı

0,25 Hz - 18 Hz , varsayılan 1 Hz

FLAŞ

FLASH ile yapılandırma değiştirilebilir ve güç kaybı yaşanmaz.

Zaman darbe sinyalinin frekansı

0,25 Hz ile 10 MHz arasında yapılandırılabilen frekansın varsayılan periyodu 1 saniyedir ve yüksek seviye 100 ms sürer.

Operasyonel Sınırlamalar​

Rakım

80.000 metre

Hız

500 m /s

Dinamikler

< 4g

Güç Tüketimi

Gerilim

DC 3.6V-5.5V, tipik: 5.0V

Akım​

15 mA / 5,0 V​

Fiziksel Özellikler

Boyut

2 2 *2 0 * 6 mm

Ağırlık​

5,3 g

Bağlayıcı

1. 00 mm 4 pimli konektör

Sıcaklık​

İşletme

-40 °C ~ +85 °C

Depolamak

-40 ° C ~ +105 ° C

NEDEN OLMUŞ

Dahili LED​

TX LED: mavi. Veri çıkışı, TX LED yanıp sönüyor.

PPS LED'i: kırmızı. GPS sinyali alınmadığında PPS LED'i yanmaz, sinyal alındığında yanıp söner.
