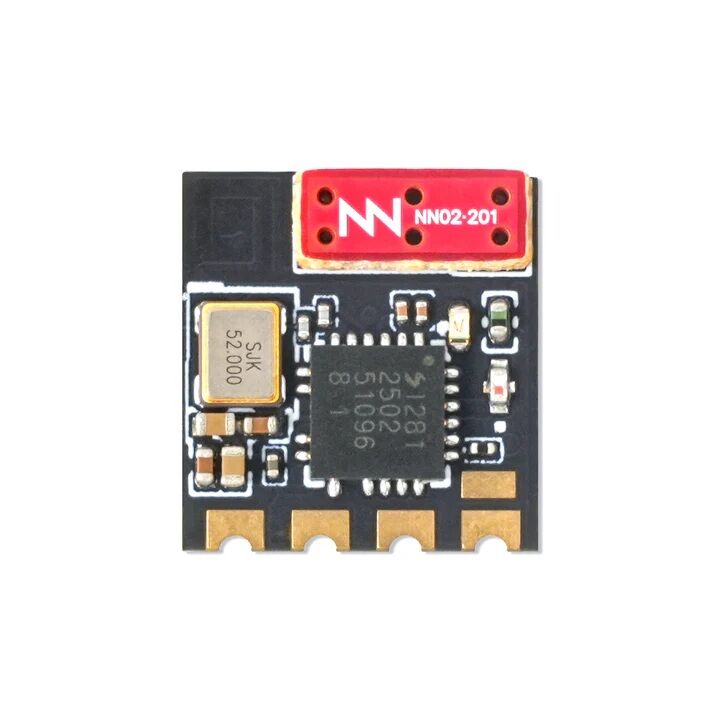

Betafpv ELRS Lite Alıcı Reciever V1.2

Ultra düşük gecikme süresi, inanılmaz hızlar ve olağanüstü menzil sunmasıyla bilinen açık kaynaklı ExpressLRS çerçevesi üzerine inşa edilen yükseltilmiş Lite Receiver düz anten V1.2, artık ekstra ince 3 mm'lik bir devre kartına, 0,46 g ultra hafif bir tasarıma ve genişletilmiş lehimleme pedlerine sahip. Optimize edilmiş empedans eşleşmesi, sinyal güvenilirliğini ve hassasiyetini artırarak 25 mW verici gücünde 300 m'ye ve 50 mW'da 1000 m'ye kadar menzil sağlayarak mikro boyutlu alıcılarda uzun menzil potansiyelinin sınırlarını zorluyor.

Teknik Özellikler

• Ağırlık: 0,46 g ( Düz Anten V1.2 ), 0,47 g (Kule Anten)
• Boyut: 11mm*10mm*3mm (Düz), 10mm*10mm*6mm (Kule Şeklinde)
• MCU: ESP8285
• Telemetri gücü: 17mW
• Frekans bantları: 2.4GHz ISM
• Giriş voltajı: 5V
• Anten: Entegre SMD seramik anten

Diyagram

Düz anten 2.4G V1.2:

Kule anteni:

Geliştirilmiş Sinyal Güvenilirliği ve Hassasiyeti

Düz anten V1.2'nin optimize edilmiş empedans eşleşmesi, sinyal güvenilirliği ve hassasiyetinde dönüştürücü bir sıçrama sağlıyor. Orijinal düz anten V1.1, 50mW verici gücü/500Hz'de 500-600m menzile ulaşırken, V1.2 aynı koşullar altında üstün sinyal tutarlılığıyla birlikte sağlam bir 1000m menzil sunuyor. Bu hassas ayarlanmış tasarım, yüksek hızlı manevralar sırasında paket kaybını en aza indiriyor ve düşük güç verimliliğini artırarak 25mW'da (300m menzil) net yanıt verme ve maksimum çıkışta sarsılmaz kararlılık sağlıyor.

V1.2'nin 1.000 metrelik menzilini gösteren uçuş testi videomuzu izleyin.

Hafif Tasarım, Basitleştirilmiş Kurulum

Topluluktan gelen geri bildirimlere yanıt olarak, düz anten V1.2 artık kurulumu basitleştirmek ve hataları azaltmak için tasarlanmış genişletilmiş lehimleme pedlerine sahip; bu, hem yeni başlayanlar hem de deneyimli kullanıcılar için kritik bir yükseltme. %13,2'lik ağırlık azalmasıyla (şimdi sadece 0,46 g) birleştiğinde, güncellenmiş tasarım, gereksiz kütleyi ortadan kaldırırken kompakt boyutunu koruyor ve performans odaklı yapılar için önemli ağırlık bütçelerini serbest bırakıyor.

BETAFPV ExpressLRS Alıcıları

Dört pervaneli drone ve RC model uçakların en iyi performansı için doğru alıcıyı seçmek çok önemlidir. BETAFPV'nin kapsamlı ürün yelpazesi bu konuda size yardımcı olabilir

Nano RX ile Lite RX karşılaştırması

ONano Alıcı(2.4G sürümü), 100mW telemetri çıkışı ve daha uzun menzil için daha iyi hassasiyet sağlayan güç amplifikatörüne (PA+LNA) sahip ilk alıcıdır. Buna karşılık, Lite Alıcıda PA/LNA bulunmadığından, telemetri gücü SX1280 RF çipinin yerel 17mW çıkışıyla sınırlıdır.

Bir diğer önemli fark ise antendir: Nano Alıcı standart bir harici antenle birlikte gelir.Dipol T anteni,Lite alıcı ise genellikle daha kısa menzil sunan bir SMD seramik anten kullanır.

En iyi performans için, yeterli alanınız varsa Nano Alıcıyı şiddetle tavsiye ederiz. Ancak yarış ve 65-85 mm'lik whoop dronlar için Lite Alıcı daha iyi bir seçim olmaya devam etmektedir.

Düz Anten mi, Kule Anten mi?

Yeni Lite Receiver düz anten V1.2, ekstra ince 3 mm'lik bir devre kartına ve 0,46 g'lık hafif bir tasarıma sahip olup, alan kısıtlaması olan dronlar için idealdir. Düşük profilli düz anteni, çıkıntılı kule antenlerine kıyasla dayanıklılık sağlayarak çarpışmalara karşı dayanıklıdır.

Her iki anten de benzer kazanç ve geri dönüş kaybı özelliklerine sahip olsa da, düz anten V1.2'nin optimize edilmiş empedans eşleşmesi daha iyi sinyal güvenilirliği ve hassasiyeti sağlayarak çalışma menzilini 1.000 metreye (eski kule anteninin 600 metresine kıyasla) uzatır. Bu yükseltme tamamen darbelere dayanıklı düz anten tasarımını mükemmelleştirmeye odaklanarak pilotlara en kompakt form faktöründe benzeri görülmemiş menzil ve dayanıklılık sunar.

ExpressLRS hakkında daha fazla bilgi edinin.

ExpressLRS, RC uygulamaları için açık kaynaklı bir RC bağlantısıdır. Herkes bu projeyi şu adreste bulabilir:Github

ExpressLRS  aşağıdakilere dayanmaktadır:Semtech LoraRX için SX127x veya TX için SX1280 donanımı kullanılır. Hem hız, hem gecikme süresi hem de menzil açısından mümkün olan en iyi bağlantı performansını elde etmeyi amaçlar. 900 MHz'de maksimum 200 Hz paket hızı desteklenir. 2,4 GHz'de ise özel bir OpenTX yapısı ile şu anda inanılmaz bir 500 Hz hızı desteklenmektedir. Bu, ExpressLRS'yi uzun menzilli performans sunarken aynı zamanda mevcut en hızlı RC bağlantılarından biri haline getirir.

Giderek daha fazla satıcı, ELRS özellikli radyo vericisi, dahili ELRS alıcılı drone, JR bay veya Nano bay için ELRS TX modülü gibi farklı parçalarda ExpressLRS radyo protokolünü desteklemeye başlıyor. BETAFPV ekibi bu projeye katılıyor ve bir dizi ürün sunuyor

Not: Lite Receiver düz anten V1.2 ve kule antenimizin ürün yazılımı sürümü şu anda ELRS 3.3.0'dır;  ELRS Yenilikçi ekibi 3.3.0 sürümünü resmi olarak yayınlamıştır. ELRS resmi ürün yazılımını yüklemek istiyorsanız, lütfen en son ExpressLRS-Configurator'ı indirin veya yükleme kılavuzumuzu okuyun.  Önemli olarak, TX modülü ve alıcı aynı ELRS sürümünde olmalıdır, aksi takdirde frekans eşleşmesi başarılı bir şekilde gerçekleşemez.

En son ExpressLRS-Configurator dosyasını indirin.

ExpressLRS resmi yazılımını yükleme kılavuzu.

ELRS Lite Alıcısının (V3.3.0 Sürümü) yazılımını indirmek için tıklayın.

Yapılandırma ve Bağlama

ExpressLRS, alıcı ve uçuş kontrol kartı arasında iletişim kurmak için Crossfire seri protokolünü (diğer adıyla CRSF protokolü) kullanır. Bu nedenle, uçuş kontrol kartınızın CRSF seri protokolünü desteklediğinden emin olun. Ardından, CRSF protokolünün nasıl kurulacağını göstermek için Betaflight yazılımına sahip uçuş kontrol kartını kullanacağız.

ELRS Lite alıcısı ile FC kartı arasındaki bağlantı aşağıda gösterilmiştir.

Betaflight Configurator'ın "Portlar" sekmesinde ilgili UART'ı (örneğin aşağıdaki UART3) Seri Alıcı olarak etkinleştirin.

"Yapılandırma" sekmesinde, "Alıcı" panelinde "Seri tabanlı alıcı"yı seçin ve protokol olarak "CRSF"yi seçin. Telemetri burada isteğe bağlıdır ve bu iletim yuvaları telemetri için kullanıldığından, kumandanızın güncelleme hızını düşürecektir.

Lite Receiver, resmi olarak yayınlanan V3.0.0 protokolüyle birlikte gelir ve herhangi bir Bağlama İfadesi içermez. Lite Receiver, üç kez açılıp kapatılarak bağlama durumuna geçebilir.

• Lite Receiver cihazını üç kez takıp çıkarın;
• Alıcının eşleştirme modunda olduğunu gösteren LED'in hızlı bir şekilde iki kez yanıp söndüğünden emin olun;
• RF TX modülünün veya radyo vericisinin, bağlama darbesi gönderen bağlama durumuna girdiğinden emin olun;
• Alıcının ışığı sürekli yanıyorsa, bağlantı kurulmuştur.

Not: Bir kez eşleştirme işlemi yapıldığında alıcı eşleştirme bilgilerini saklayacaktır. Cihazı yeniden çalıştırdığınızda bağlantı otomatik olarak başarıyla kurulacaktır.

Not: Alıcının yazılımını kendi Bağlantı İfadenizle yeniden yüklerseniz, lütfen TX modülünün de aynı Bağlantı İfadesine sahip olduğundan emin olun. Bu durumda RF TX modülü ve alıcı otomatik olarak bağlanacaktır.

Önerilen Parça

• ExpressLRS Kurtarma Dongle'ı

Dosya

BETAFPV ELRS Nano Alıcı Kullanım Kılavuzu(Lite Alıcı ve Nano Alıcı aynı kullanım kılavuzunu kullanır)

Paket

• 1 * BETAFPV ELRS Lite Alıcı (düz anten V1.2 / kule anteni)
• 2 * Yedek ısıtmalı büzme borusu
• 4 adet 30awg silikon bağlantı kablosu (1 siyah, 1 kırmızı, 1 beyaz, 1 sarı)
