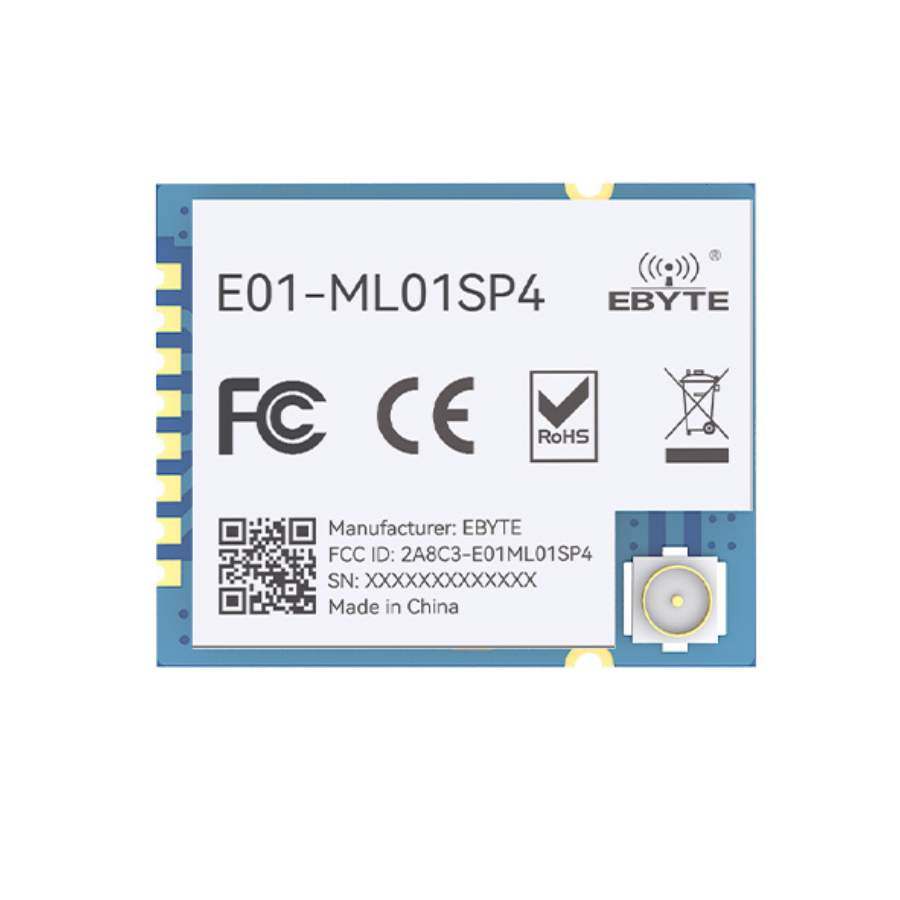

EBYTE E01-ML01SP4 2.4-2.5GHZ 20DBM Smd kablosuz Modül
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
225,00 TL + KDV
KDV DAHİL FİYATI
270,00 TL
EBYTE E01-ML01SP4 2.4-2.5GHZ 20DBM Smd kablosuz ModüL
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| RF Parametresi | Değer |
Açıklama |
| Çalışma frekansı |
2400~2525 MHz |
Varsayılan: 2.4GHz (16MHz osilatör) |
| Güç iletimi | 20 dBm |
Maksimum Güç (100mW) |
| Alıcı hassasiyeti |
-96 dBm |
Hava yoluyla veri aktarım hızı: 250 kbps |
| Hava veri hızı | 250k~2Mbps |
Varsayılan: 250 kbps |
| Test mesafesi | 2000 metre |
Açık ve temiz havada, maksimum güçte, 5dBi anten kazancıyla, 2 metre yükseklikte, Hava yolu veri hızı: 250 kbps |
| Donanım Parametresi | Değer |
Açıklama |
|
Boyut |
14,5*18 mm |
SMA olmadan |
|
Anten tipi |
IPEX |
|
|
İletişim arayüzü |
SPI |
|
|
Paket |
SMD |
| Elektronik parametre | Dakika | Tipik | Maks. | Birim | Durum |
| Güç kaynağı |
2.0 | 3.3 | 3.6 | V | |
| İletişim düzeyi | 2.0 | 3.3 | 3.6 | V | |
| Akım iletimi |
110 | 120 | 130 | mA | 20 dBm (100 mW) |
| Akım alınıyor |
24 |
26 | 28 | mA |
|
| Uyku akımı |
0,5 |
1.0 | 2.0 | μA | |
| Çalışma sıcaklığı |
-40 | 20 |
+85 | ℃ | |
| Çalışma nemi |
10 | 60 |
90 | % | |
| Depolama sıcaklığı |
-40 | 20 |
+125 | ℃ |
| Pin No. | Öğeyi sabitle | İğne Yönü | Pin Uygulaması |
|---|---|---|---|
| 1 | VCC | - | Güç kaynağı 2,0V ~ 3,6V DC |
| 2 | CE | Giriş | Çip etkinleştirme |
| 3 | CSN | Giriş | SPI çip seçimi |
| 4 | ÇEK | Giriş | SPI saati |
| 5 | MOSI | Giriş | SPI ana çıkış köle girişi |
| 6 | MISO | Çıktı | SPI ana giriş köle çıkış |
| 7 | IRQ | Çıktı | Kesme isteği |
| 8 | GND | - | Zemin |
| 9 | GND | - | Zemin |
| 10 | GND | - | Zemin |
