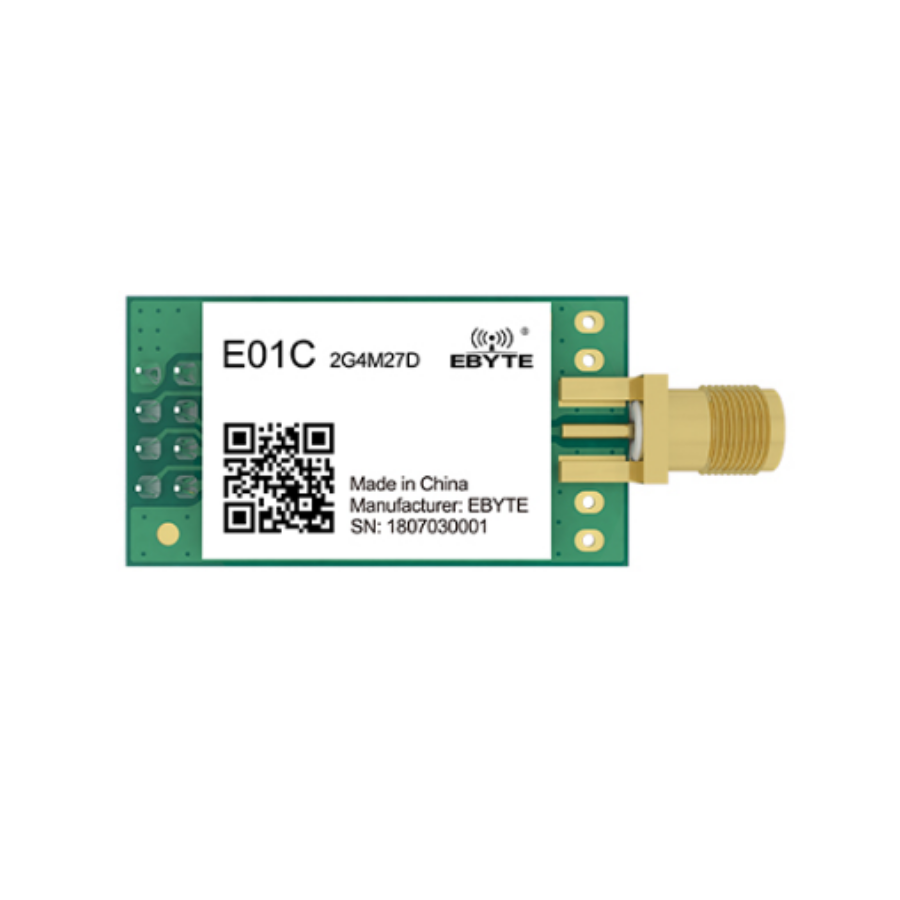

Ebyte E01C-2G4M27D Kablosuz Modül
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
270,00 TL + KDV
KDV DAHİL FİYATI
324,00 TL
Ebyte E01C-2G4M27D Kablosuz Modül
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametreler | Tanım | Açıklama |
| Referans Mesafesi | 5000 metre | Açık ve net görüntü, anten kazancı 5dBi, anten yüksekliği 2,5m, hava hızı 250kbp |
| FIFO | 32 Bayt | Tek bir iletimin maksimum uzunluğu |
| Kristal Frekansı | 16MHz | - |
| Modülasyon modu | GFSK | - |
| Paketleme yöntemi | S MD | - |
| Arayüz yöntemi | 2,54 mm pim | - |
| İletişim Arayüzü | SPI | 0-10 Mbps |
| Boyut | 18 * 33,4 mm | SMA dahil değildir. |
| Anten Arayüzü | SMA-K | Eşdeğer empedans yaklaşık 50 Ω |
| Ürün Ağırlığı | 5,0 g | ± 0,1 g |
| Ana parametreler | Performans | Açıklama | |
| Dakika |
Maksimum | ||
| Besleme gerilimi (V) | 0 | 5.5 | 5,5 V'nin üzerinde kalıcı modül yanması |
| Bloklama Gücü (dBm) | - | -10 | Yakın mesafede kullanıldığında yanma olasılığı düşüktür . |
| Çalışma sıcaklığı ( °C ) | -40 | 85 | - |
| Ana parametreler |
Performans | Hatırlat | |||
| Dakika | Tipik | Maksimum | |||
| Çalışma gerilimi (V) |
2.1 | 3.3 | 5.5 | ≥3,3V çıkış gücünü garanti eder | |
| İletişim düzeyi (V) |
- | 3.3 | - | 5V TTL ile aşırı ısınma riski | |
| Çalışma sıcaklığı (°C) | -40 | - | 85 | Endüstriyel sınıf tasarım | |
| Çalışma Frekans Aralığı (GHz) | 2.4 | - | 2.525 | ISM grubunu destekleyin | |
| Güç tüketimi |
Emisyon akımı @3,3 V (mA ) |
- | 490 | - | Anlık güç tüketimi |
| 5,0 V'de Emisyon Akımı (mA ) |
- | 390 | - | Anlık güç tüketimi | |
| Alınan akım ( mA ) |
22 | ||||
| Uyku akımı ( μA ) |
- | - | - | Düşük güç modu desteklenmiyor . | |
| Maksimum iletim gücü (dBm ) | 26.8 | 27 | 27.3 | - | |
| Alıcı Hassasiyeti (dBm) | -98.5 | -99 | -99.5 | Hava hızı 250 kbps | |
| Hava Hızı (bps ) | 250 bin | - | 2 milyon | Kullanıcı tarafından yapılandırılabilir | |
| Pin Seri Numarası |
Pin Adı | İğne Yönü |
Pin Kullanımı |
| 1 | GND | - | Topraklama kablosu , güç referans topraklamasına bağlıdır . |
| 2 | VCC | - | Tam güç çıkışı sağlamak için , ≥ 3,3V güç kaynağı kullanılması önerilir . |
| 3 | CE | Giriş | Modül kontrol pinleri |
| 4 | CSN | Giriş | SPI iletişimini başlatmak için modül çip seçme pini . |
| 5 | ÇEK | Giriş | Modül SPI veri yolu saati |
| 6 | MOSI | Giriş | Modül SPI veri giriş pinleri |
| 7 | MISO | Çıktı | Modül SPI veri çıkış pinleri |
| 8 | IRQ | Çıktı | Modül kesme sinyali çıkışı, aktif düşük |
| 9 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır . |
| 10 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır . |
| 11 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır . |
| 12 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır . |
