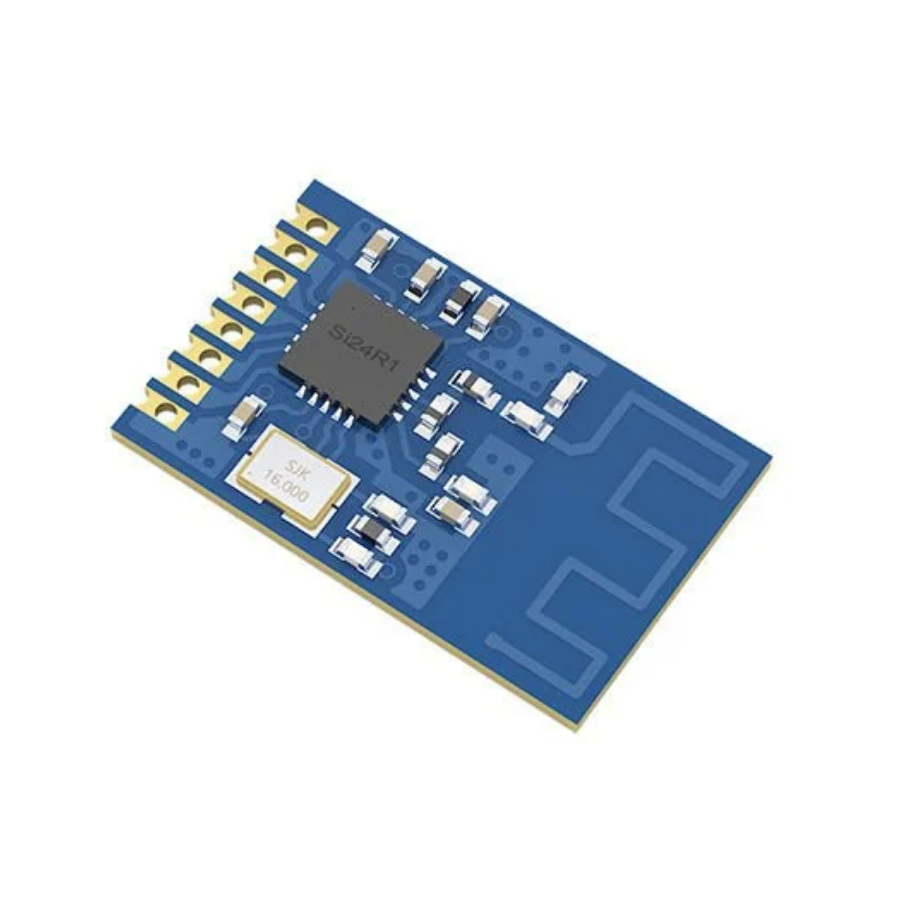

Ebyte E01C-ML01S Rf Modül
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana Parametreler | Değer | Notlar | |
| Dakika | Maksimum | ||
| Güç kaynağı (V) | 0 | 3.6 | 3,6V'un üzerindeki voltaj modülde kalıcı hasara neden olacaktır. |
| Engelleme gücü (dBm) | - | 10 | Modüller kısa mesafelerde kullanıldığında yanma olasılığı düşüktür. |
| Çalışma sıcaklığı (℃) | -40 | +85 | - |
| Ana Parametreler | Değer | Notlar | ||
| Dakika | Tipik | Maksimum | ||
| Çalışma gerilimi (V) | 2.0 | 3.3 | 3.6 | ≥3,3V çıkış gücünü garanti eder |
| İletişim düzeyi (V) | - | 3.3 | - | 5V TTL için yanma riski olabilir. |
| Çalışma sıcaklığı (℃) | -40 | - | 85 | Endüstriyel tasarım |
| Çalışma frekansı (MHz) | 2.4 | - | 2.525 | ISM grubunu destekleyin |
| TX Akımı (mA) | - | 12 | - | 0 dBm |
| RX akımı (mA) | - | 15 | - | - |
| Uyku akımı (μA) | - | 0.7 | - | Yazılım kapatıldı. |
| Maksimum İletim Gücü (dBm) | - | 7 | - | - |
| Alım hassasiyeti (dBm) | - | -83 | - | Hava yolu veri hızı 250 kbps'dir. |
| Hava veri hızı (bps) | 250 bin | - | 2 milyon | Kullanıcı programlaması aracılığıyla kontrol edilir. |
| Ana parametre | Tanım | Notlar |
| Referans mesafesi | 300 metre | Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2,5 m, hava veri hızı: 250 kbps |
| FIFO | 32 Bayt | Her seferinde iletilen maksimum uzunluk |
| Kristal frekansı | 16MHz | - |
| Modülasyon | GFSK | - |
| Paket | SMD | - |
| Bağlayıcı | 1,27 mm | - |
| İletişim arayüzü | SPI | 0-10 Mbps |
| Boyut | 12 * 19 mm | SMA olmadan |
| Anten | PCB anteni | 50 ohm empedans |
| Pin No. | Sabitle öğesi | İğne yönü | İğne uygulaması |
|---|---|---|---|
| 1 | VCC | - | Güç kaynağı 20V ~ 3.6V olmalıdır. |
| 2 | CE | Giriş | Çip Etkinleştirme |
| 3 | CSN | Giriş | SPI Çip seçimi |
| 4 | ÇEK | Giriş | SPI saati |
| 5 | MOSI | Giriş | SPI ana çıkış köle girişi |
| 6 | MISO | Çıktı | SPI ana giriş köle çıkış |
| 7 | IRQ | Çıktı | Kesme isteği. |
| 8 | GND | - | Zemin |
