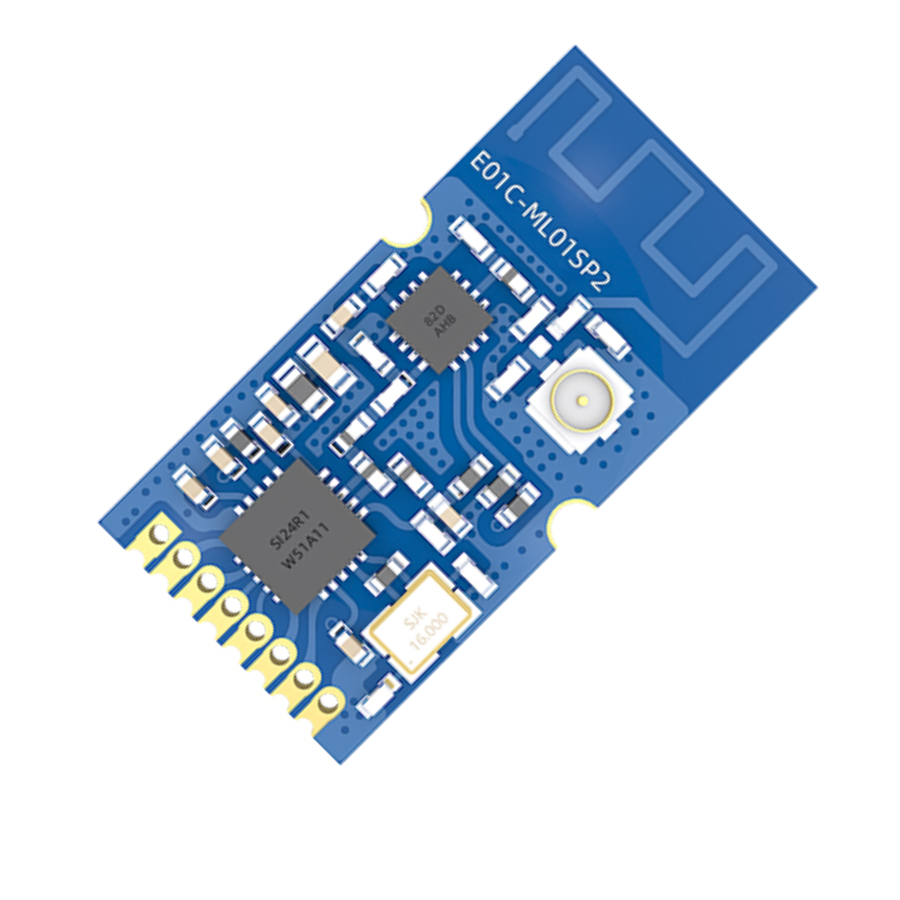

Ebyte E01C-ML01SP2 Si24R1 2.4GHz
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
180,00 TL + KDV
KDV DAHİL FİYATI
216,00 TL
Ebyte E01C-ML01SP2 Si24R1 2.4GHz
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametre | Performans |
Açıklama |
| Çalışma frekansı |
2400~2525 MHz | ISM grubunu destekleyin |
| Tx gücü | 20 dBm | - |
| Alıcı hassasiyeti | -96 dBm |
Hava yolu veri hızı 250 kbps'dir. |
| Hava veri hızı | 250k~2Mbps | Kullanıcı programlaması aracılığıyla kontrol edilir. |
| Referans mesafesi | 1800 metre | Açık ve temiz alan, anten kazancı: 5dBi, anten yüksekliği: 2,5m, hava veri hızı: 250kbps |
| Ana parametre | Performans |
Açıklama |
| Boyut |
12,8 * 25 mm |
SMA olmadan |
| Anten | PCB/IPEX |
Fabrika çıkışı PCB antenin eşdeğer empedansı yaklaşık 50Ω'dur. |
| İletişim arayüzü | SPI |
0-10 Mbps |
| Paket | SMD | - |
| FIFO | 32 Bayt | Her seferinde iletilen maksimum uzunluk |
| Kristal frekansı | 16MHz | - |
| Modülasyon | GFSK | - |
| Ana parametre | Dakika | Tipik | Tipik | Birim | Açıklama |
| Çalışma gerilimi |
2.0 | 3.3 | 3.6 | V | ≥3,3V çıkış gücünü garanti eder |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL için, yanma riski olabilir. |
| Tx akımı | - | 120 | - | mA | Anlık güç tüketimi |
| Rx akımı | - | 28.5 |
- | mA |
|
| Uyku akımı | - | 2 | - | μA | Yazılım kapatıldı. |
| Çalışma sıcaklığı |
-40 | 20 |
+85 | ℃ | Endüstriyel tasarım |
| Pin No. | Sabitle öğesi | İğne yönü | İğne uygulaması |
|---|---|---|---|
| 1 | VCC | - | Güç kaynağının voltajı 2,0 ile 3,6V arasında olmalıdır. |
| 2 | CE | Giriş | Modül kontrol pimi |
| 3 | CSN | Giriş | SPI iletişimini başlatmak için kullanılan modül çip seçme pini. |
| 4 | ÇEK | Giriş | Modül SPI veri yolu saati |
| 5 | MOSI | Giriş | Modül SPI veri giriş pini |
| 6 | MISO | Çıktı | Modül SPI veri çıkış pini |
| 7 | IRQ | Çıktı | Modül terminal sinyal çıkışı, aktif düşük |
| 8 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 9 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 10 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
