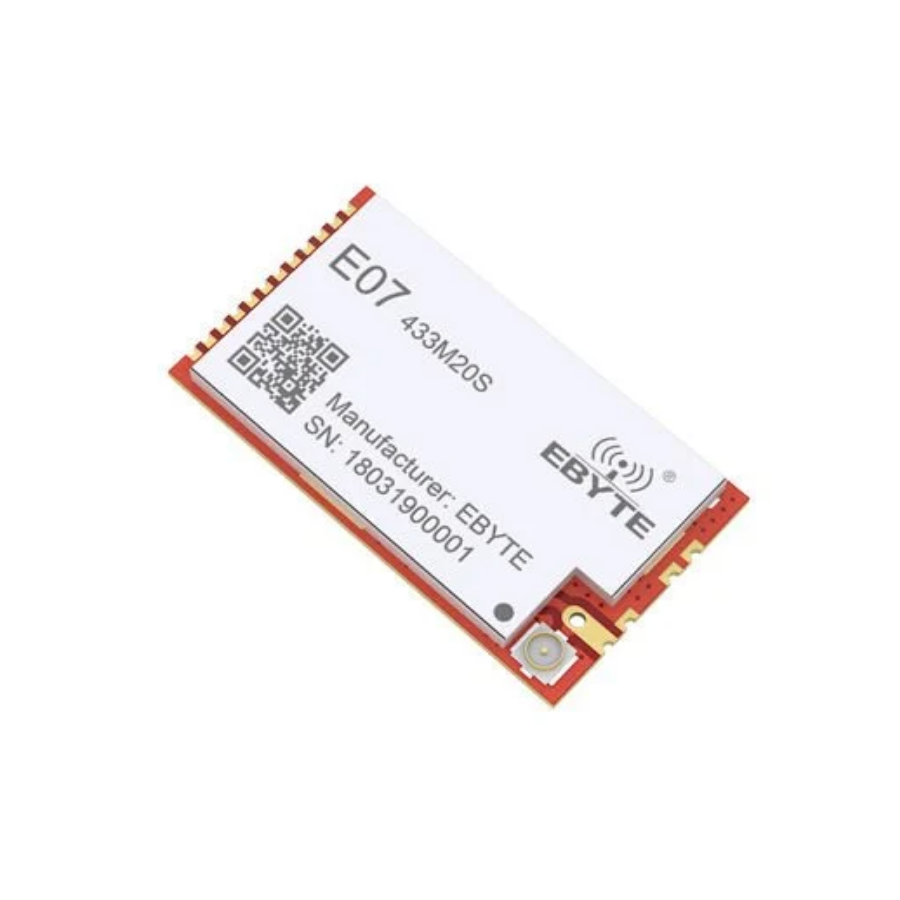

Ebyte E07-433M20S CC1101 2km
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
450,00 TL + KDV
KDV DAHİL FİYATI
540,00 TL
Ebyte E07-433M20S CC1101 2km
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| RF Parametresi | Değer |
Açıklama |
| Çalışma frekansı |
425~450,5 MHz |
Varsayılan: 433MHz (26MHz osilatör) |
| Güç iletimi | 20 dBm |
Maksimum Güç (100mW) |
| Alıcı hassasiyeti |
-109 dBm |
Hava yoluyla veri aktarım hızı: 0,6 kbps |
| Hava veri hızı | 0,6k~500kbps |
Varsayılan: 0,6 kbps |
| Test mesafesi | 2000 metre |
Açık ve temiz havada, maksimum güçte, 5dBi anten kazancıyla, 2 metre yükseklikte, Hava veri hızı: 0,6 kbps |
| Donanım Parametresi | Değer |
Açıklama |
|
Boyut |
18 * 32 mm |
|
|
Anten tipi |
Damga deliği / IPEX |
|
|
İletişim arayüzü |
SPI |
|
|
Paket |
SMD |
| Elektronik parametre | Dakika | Tipik | Maks. | Birim | Durum |
| Güç kaynağı |
2.1 | 3.3 | 3.6 | V | |
| İletişim düzeyi | 2.1 | 3.3 | 3.6 | V | |
| Akım iletimi |
90 | 100 | 110 | mA | 20 dBm (100 mW) |
| Akım alınıyor |
18 |
20 | 22 | mA |
|
| Uyku akımı |
1.4 |
2.0 | 2.2 | μA | |
| Çalışma sıcaklığı |
-40 | 20 |
+85 | ℃ | |
| Çalışma nemi |
10 | 60 |
90 | % | |
| Depolama sıcaklığı |
-40 | 20 |
+125 | ℃ |
| Pin No. | Öğe | Yön | Tanım |
| 1 | GND | - | Zemin |
| 2 | MOSI | Giriş | SPI veri giriş pini |
| 3 | ÇEK | Giriş | SPI saat pini |
| 4 | NnSO/GDOl | Çıktı | SPI veri çıkış pini |
| 5 | GDO2 | Çıktı | Veri çıkış pini |
| 6 | GDOO | Çıktı | Veri çıkış pini |
| 7 | CSN | Çıktı | SPI iletişimini başlatmak için modül çip seçim pini |
| 8 | TX_EN | Giriş | İletim kontrol pini, modüldeki RF anahtarını ve PA etkinleştirmesini kontrol eder; bu işlem yüksek seviyede etkilidir ve veri iletiminden önce etkin olması gerekir. (Ve RX_EN aynı anda geçerli olamaz.) |
| 9 | RX_EN | Giriş | Alıcı kontrol pini, modülün alıcı durumuna geçmesini kontrol eder ve yüksek seviye geçerlidir. Modülün veri almadan önce geçerli olması gerekir. (Ve TX_EN aynı anda geçerli olamaz.) |
| 10 | Kuzey Carolina | - | Bağlı değil |
| 11 | VCC | - | Güç kaynağı, 2,1V - 3,6V |
| 12 | GND | - | Zemin |
| 13 | KARINCA | - | Anten |
| 14 | GND | - | Zemin |
| 15 | GND | - | Zemin |
| 16 | GND | - | Zemin |
