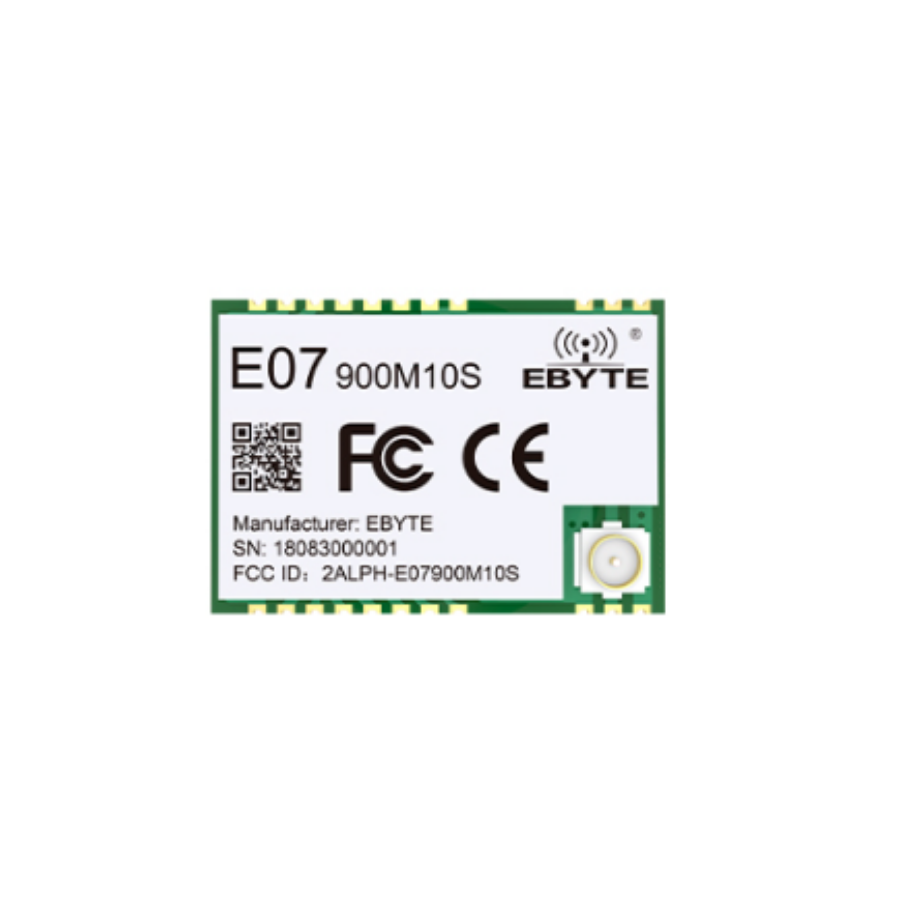

Ebyte E07-900M10 CC1101
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
180,00 TL + KDV
KDV DAHİL FİYATI
216,00 TL
Ebyte E07-900M10 CC1101
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametre | Performans |
Açıklama |
| Referans mesafesi |
1,5 km |
Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2,5 m, hava veri hızı: 1,2 kbps |
| FIFO |
64 Bayt |
tek bir iletimin maksimum uzunluğu |
| Kristal Osilatör |
26MHz |
10 ppm |
| Modülasyon |
GFSK (önerilir) |
OOK, ASK, GFSK, 2-FSK, 4-FSK ve MSK'yı destekler. |
| Paket |
SMD |
- |
| Arayüz yöntemi |
1,27 mm |
Yarım delik |
| İletişim Arayüzü |
SPI |
0～10Mbps |
| Boyut |
14*20 mm |
- |
| Anten |
IPEX/DAMGA |
50 ohm empedans |
| Parametre | Dakika | Tipik | Maks. | Birim | Açıklama |
| Çalışma gerilimi |
1.8 |
3.3 |
3.6 |
V | ≥3,3V çıkış gücünü garanti eder |
| Çalışma frekansı |
855 |
868 |
925 |
MHz |
ISM grubunu destekleyin |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL için, yanma riski olabilir. |
| TX akımı | - |
36 | - | mA | Anlık güç tüketimi |
| RX akımı | - | 18 | - | mA |
- |
| Uyku akımı | - | 0.6 | - | μA | Yazılım tarafından kapatıldı |
| Çalışma sıcaklığı |
-40 | - |
+85 | ℃ | Endüstriyel sınıf |
| Maksimum TX gücü |
9.5 | 10 | 11 | dBm |
- |
| Alıcı hassasiyeti |
-107 |
-108 |
-109 |
dBm |
Hava yoluyla veri aktarım hızı 1,2 kbps'dir. |
| Hava veri hızı |
0.6k | - | 500 bin | bps |
Kullanıcı programlaması aracılığıyla kontrol edilir. |
| Pin No. | Öğe | Yön | Tanım |
|---|---|---|---|
| 1 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 2 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 3 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 4 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 5 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 6 | Kuzey Carolina | - | Bağlantı kurmaya gerek yok. |
| 7 | Kuzey Carolina | - | Bağlantı kurmaya gerek yok. |
| 8 | Kuzey Carolina | - | Bağlantı kurmaya gerek yok. |
| 9 | VCC | - | Güç kaynağı, 2,5~3,6V (Harici seramik filtre kondansatörü eklenmesi de önerilir) |
| 10 | Kuzey Carolina | - | Bağlantı kurmaya gerek yok. |
| 11 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 12 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 13 | Kuzey Carolina | - | Bağlantı kurmaya gerek yok. |
| 14 | GD02 | - | CC1101 çip pinleri (ayrıntılar için CC1101 resmi kullanım kılavuzuna bakın) |
| 15 | GD00 | - | CC1101 çip pinleri (ayrıntılar için CC1101 resmi kullanım kılavuzuna bakın) |
| 16 | MISO/GD01 | Çıktı | SPI ana çıkış köle girişi |
| 17 | MOSI | Giriş | SPI ana giriş köle çıkış |
| 18 | ÇEK | Giriş | Seri Saat Girişi |
| 19 | CSN | Giriş | SPI iletişimini başlatmak için SPI çip seçimi. |
| 20 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
| 21 | KARINCA | Giriş/Çıkış | Anten, damga deliği (50 ohm empedans) |
| 22 | GND | - | Topraklama kablosu, güç referans topraklamasına bağlıdır. |
