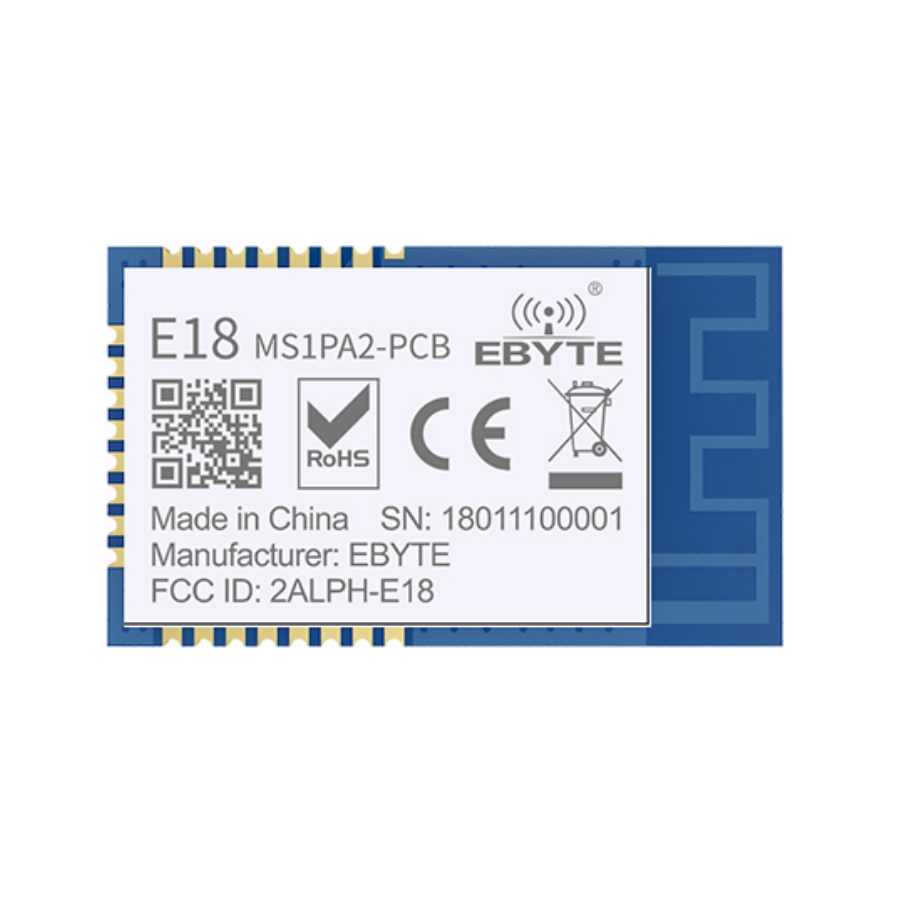

EBYTE E18-MS1PA2-PCB 2.4 Ghz Lora Modül 800metre
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
405,00 TL + KDV
KDV DAHİL FİYATI
486,00 TL
EBYTE E18-MS1PA2-PCB 2.4 Ghz Lora Modül 800metre
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana Parametreler | Değer | Notlar | ||
| Dakika | Tipik | Maksimum | ||
| Çalışma gerilimi (V) | 2.0 | 3.3 | 3.6 | ≥3,3 V çıkış gücünü garanti eder |
| İletişim düzeyi (V) | - | 3.3 | - | 5V TTL için, yanma riski olabilir. |
| Çalışma sıcaklığı (℃) | -40 | - | 85 | Endüstriyel tasarım |
| Çalışma frekansı (MHz) | 2.400 | - | 2.480 | ISM bandı |
| TX Akımı (mA) | - | 98 | - | Anlık güç tüketimi |
| RX akımı (mA) | - | 36 | - | - |
| Uyku akımı (μA) | - | 2 | - | Yazılım tarafından kapatıldı |
| Maksimum İletim Gücü (dBm) | 19.6 | 20 | 20.5 | - |
| Alım hassasiyeti (dBm) | -99 | -98 | -97 | Hava yolu veri hızı 250 kbps'dir. |
| Ana parametre | Tanım | Notlar |
| Referans mesafesi | 800 metre | Test koşulları: açık ve temiz alan, anten kazancı: 5dBi, anten yüksekliği: 2,5 m, AUR veri hızı: 250 kbps |
| Protokol | ZigBee | - |
| İletişim arayüzü | G/Ç | Tüm giriş/çıkış portları dışarıya açılır. |
| Paket | SMD | - |
| Arayüz | 1,27 mm | - |
| IC | CC2530F256RHAT/QFN40 | Dahili PA+LNA |
| FLAŞ | 256KB | - |
| Veri deposu | 8KB | - |
| Çekirdek | 8051 | - |
| Boyut | 16*27 mm | - |
| Anten | PCB | 50 ohm empedans |
| PIN numarası | CC2530 Pin adı | Modül Pin adı | Giriş/Çıkış | Pin kullanımı |
| 1 | GND | GND | Topraklama kablosu, güç referans topraklamasına bağlıdır. | |
| 2 | VCC | VCC | Güç kaynağının voltajı 1,8V ile 3,6V arasında olmalıdır. | |
| 3 | P2.2 | GPIO | G/Ç | DC indirme programı veya Hata ayıklama saat arayüzü |
| 4 | P2. 1 | GPIO | G/Ç | DD indirme programı veya Hata ayıklama veri arayüzü |
| 5 | P2.0 | GPIO | G/Ç | Yok |
| 6 | Pl. 7 | NWK_KEY | BEN | Manuel katılma, çıkma ve hızlı eşleştirme tuşları için kullanılır. Ağ bağlantısı yokken: Ağa katılmak veya ağ işlemi oluşturmak için kısa basın; Ağ bağlantısı varken: Hızlı eşleştirme için kısa basın; Uzun basış, mevcut ağdan ayrılmak anlamına gelir; Not: Düşük seviye geçerlidir, 100 ms kısa basış, 3000 ms uzun basış, 5000 ms uzun basış. |
| 7 | PL 6 | GPIO | G/Ç | Yok |
| 8 | Kuzey Carolina | Kuzey Carolina | Yok | |
| 9 | Kuzey Carolina | Kuzey Carolina | Yok | |
| 10 | Pl. 5 | UARTO.TX | O | Seri port TX pini |
| 11 | Pl. 4 | UART0_RX | BEN | Seri port RX pini |
| 12 | Pl. 3 | ÇALIŞTIRMA_LED'i | O | Modülün ağ erişim durumunu belirtmek için kullanılır. 256 kez hızlı yanıp sönme (10 Hz frekans), ağa katılma veya ağ oluşturma aşamasında olduğunu; 12 kez yavaş yanıp sönme (2 Hz frekans), modülün ağa katıldığını veya ağı başarıyla oluşturduğunu gösterir; Düşük seviye ışığı yanar; |
| 13 | Pl. 2 | NWK_LED | O | İki modülün aynı koordinatöre bağlanması gerektiğinde, modülün tek tuşla eşleştirme durumunu belirtmek için kullanılır; ardından tek tuşla eşleştirme gerçekleştirilebilir. Şeffaf modda, karşılıklı şeffaf iletim gerçekleştirilebilir. Düşük seviyeli aydınlatma; |
| 14 | Pl. 1 | GPIO | G/Ç | PA iletim kontrol pini modülün içine bağlanmıştır; E18-MS1-PCB/E18-MS1-IPX'in içinde PA bulunmamaktadır; |
| 15 | P1.0 | GPIO | G/Ç | PA alıcı kontrol pini modülün içine bağlanmıştır; E18-MS1-PCB/E18-MS1-IPX'in içinde PA bulunmamaktadır; |
| 16 | P0.7 | HGM | 0 | PA'nın HGM pini; E18-MS1-PCB/E18-MS1-IPX'in içinde PA bulunmadığından, bu pin GPIO portu olarak kullanılır; |
| 17 | P0.6 | GPIO | G/Ç | Yok |
| 18 | PO. 5 | GPIO | G/Ç | Yok |
| 19 | P0.4 | GPIO | G/Ç | Yok |
| 20 | P0.3 | GPIO | G/Ç | Yok |
| 21 | P0.2 | GPIO | G/Ç | Yok |
| 22 | PO. 1 | GPIO | G/Ç | Yok |
| 23 | PO.O | GPIO | G/Ç | Yok |
| 24 | SIFIRLA | SIFIRLA | BEN | Bağlantı noktasını sıfırla |
