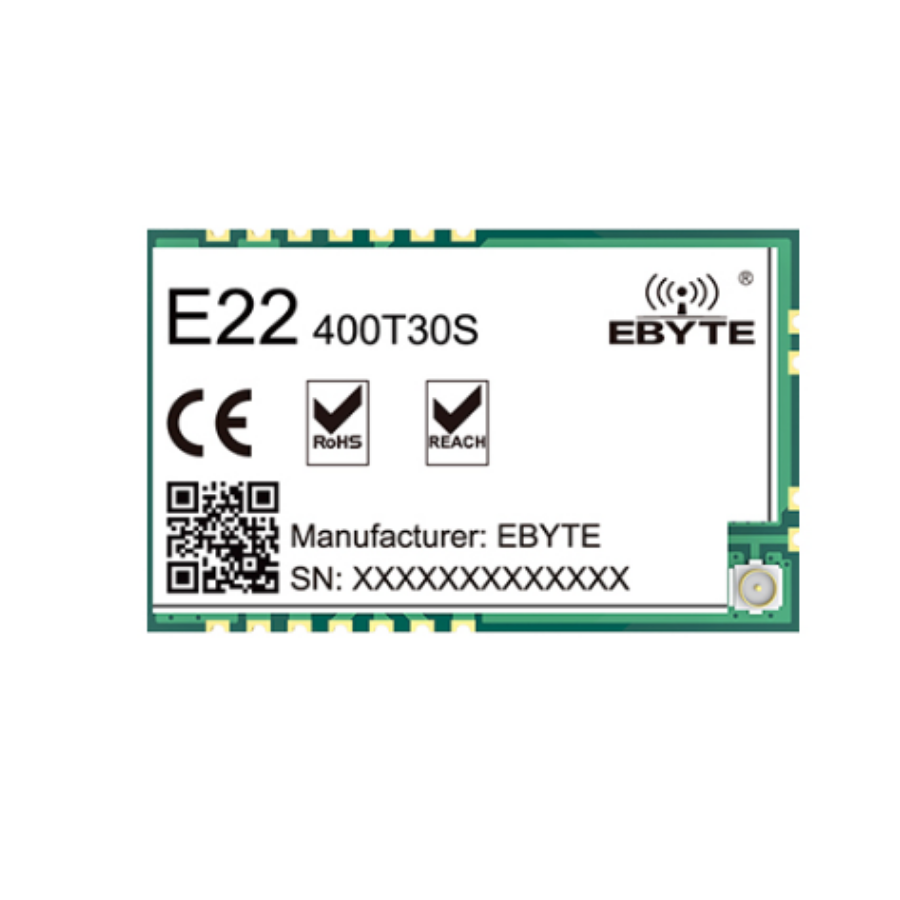

EBYTE E22-400T30S 10km Lora Modül
EBYTE E22-400T30S 10km Lora Modül
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Çalışma parametresi | Performans | Açıklama |
|---|---|---|
| Çalışma frekansı | 410.125~493.125MHz | ISM grubunu destekleyin |
| Tx gücü | 30 dBm | - |
| Alıcı hassasiyeti | -148dbm | Hava yoluyla veri aktarım hızı 2,4 kbps'dir. |
| Hava veri hızı | 0,3k~62,5kbps | Kullanıcı programlaması aracılığıyla kontrol edilir. |
| Referans mesafesi | 10000 metre | Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2,5 m, hava veri hızı: 2,4 kbps |
| Boyut | 40,5*25 mm | - |
| Anten | IPEX/damga deliği | 50 ohm empedans |
| İletişim arayüzü | UART | - |
| Paket | SMD | - |
| Ana parametre | Dakika | Tipik | Maks. | Birim | Açıklama |
|---|---|---|---|---|---|
| Çalışma gerilimi | 2.3 | 5.0 | 5.5 | V | ≥5,0 V çıkış gücünü sağlar |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL için seviye dönüştürme eklenmesi önerilir. |
| TX akımı | - | 610 | - | mA | Anlık güç tüketimi |
| RX akımı | - | 17 | - | mA | - |
| Uyku akımı | - | 2 | - | μA | Yazılım kapatıldı. |
| Çalışma sıcaklığı | -40 | - | +85 | ℃ | - |
| Seri numarası |
iğne | İğne yönü | Açıklama |
| 1 | GND |
- |
Modül topraklama kablosu |
| 2 | VCC | - |
Modül güç kaynağı pozitif referansı, voltaj aralığı: 3,3～5,5V DC |
| 3 | İLE | Çıktı |
Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırdığında, güç açma kendi kendine test başlatma süresi boyunca düşük seviyeli bir sinyal verir (boşta bırakılabilir). |
| 4 | TXD | Çıktı |
TTL seri port çıkışı, harici RXD giriş pinine bağlıdır; |
| 5 | RXD | Giriş |
TTL seri port girişi, harici TXD çıkış pinine bağlıdır; |
| 6 | M1 | Giriş (çok zayıf çekme kuvveti) |
M0 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 7 | M0 | Giriş (çok zayıf çekme kuvveti) |
M1 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 11 | AÇIK | Çıktı |
Anten arayüzü (yüksek frekanslı sinyal çıkışı, 50 ohm karakteristik empedans) |
| 12 | GND | - |
Sabit |
| 13 | GND | - |
Sabit |
| 14 | GND | - |
Sabit |
| 18 | Kuzey Carolina | - |
Boş ayak |
| 19 | Kuzey Carolina |
- |
Boş ayak |
| 20 | Kuzey Carolina | - |
Boş ayak |
| 21 | Kuzey Carolina | - |
Boş ayak |
| 22 | SIFIRLA | Giriş |
Program yükleme sırasında sıfırlama pimi (boşta, kullanıcı bağlantısı gerektirmez). |
| 23 | GND | Giriş |
Program yükleme sırasında topraklama pini (boşta, kullanıcı bağlantısı gerekmez). |
| 24 | Kuzey Carolina | - |
Boş ayak |
