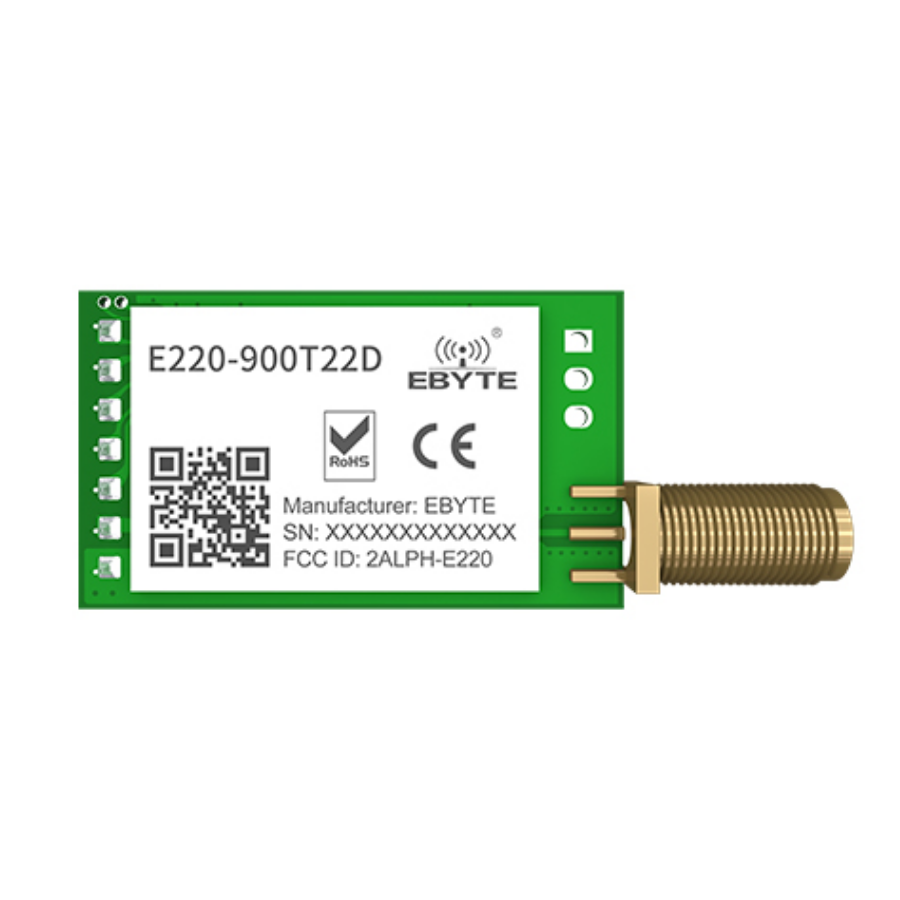

EBYTE E220-900T22D Lora Modül 5Km LLCC68
EBYTE E220-900T22D Lora Modül 5Km LLCC68
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana Parametre | Dakika | Tipik | Maks. | Birim | Açıklama |
|---|---|---|---|---|---|
| Çalışma gerilimi | 2.3 | 3.3 | 5.5 | V | ≥3,3V çıkış gücünü garanti eder |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL için, yanma riski olabilir. |
| TX akımı | - | 110 | - | mA | 22 dBm'de anlık güç tüketimi |
| RX akımı | - | 16.8 | - | mA | 5V Gerilim |
| Uyku akımı | - | 5 | - | uA | Yazılım kapatma |
| Çalışma Sıcaklığı | -40 | - | +85 ℃ | Endüstriyel sınıf | |
| Çalışma frekansı | 850.125 | - | 930.125 | MHz | ISM grubunu destekleyin |
| Tx gücü | 21.5 | 22 | 22.5 | dBm | - |
| Alıcı hassasiyeti | -146 | -147 | -148 | dBm | Hava yoluyla veri aktarım hızı 2,4 kbps |
| Hava veri hızı | 2.4k | 2.4k | 62.5k | bps | Kullanıcının programı aracılığıyla kontrol etmek |
| Ana Parametre | Performans | Açıklama |
|---|---|---|
| Referans mesafesi | 5 km | Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2,5 m, hava veri hızı: 2,4 kbps |
| TX uzunluğu | 200 Bayt | Komut aracılığıyla paket başına 32/64/128/200 bayt olarak iletilmek üzere yapılandırılabilir. |
| Tampon | 400 Bayt | - |
| Modülasyon | LoRa | Yeni nesil LoRa modülasyon teknolojisi |
| İletişim arayüzü | UART Seri Portu | TTL Seviyesi |
| Paket | DIP | - |
| Boyut | 21*36 mm | - |
| Anten | SMA-K | 50 ohm empedans |
| Seri numarası |
iğne | İğne yönü | Açıklama |
| 1 | M0 |
Giriş (çok zayıf çekme kuvveti) |
M1 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 2 | M1 | Giriş (çok zayıf çekme kuvveti) |
M0 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 3 | RXD | Giriş |
TTL seri port girişi, harici TXD çıkış pinine bağlıdır; |
| 4 | TXD | Çıktı |
TTL seri port çıkışı, harici RXD giriş pinine bağlıdır; |
| 5 | İLE | Çıktı |
Modülün çalışma durumunu belirtmek için kullanılır; Kullanıcı harici MCU'yu uyandırdığında, güç açma kendi kendine test başlatma süresi boyunca düşük seviyede bir çıkış verir; (bu seviye boşta bırakılabilir). |
| 6 | VCC | Giriş |
Modül güç kaynağı pozitif referansı, voltaj aralığı: 3,0～5,5V DC |
| 7 | GND | Giriş |
Modül topraklama kablosu |
| 8 | Delik onarımı |
Montaj deliği (modül üzerindeki GND'ye bağlı) |
|
| 9 | Delik onarımı |
Montaj deliği (modül üzerindeki GND'ye bağlı) |
|
| 10 | Delik onarımı |
Montaj deliği (modül üzerindeki GND'ye bağlı) |
