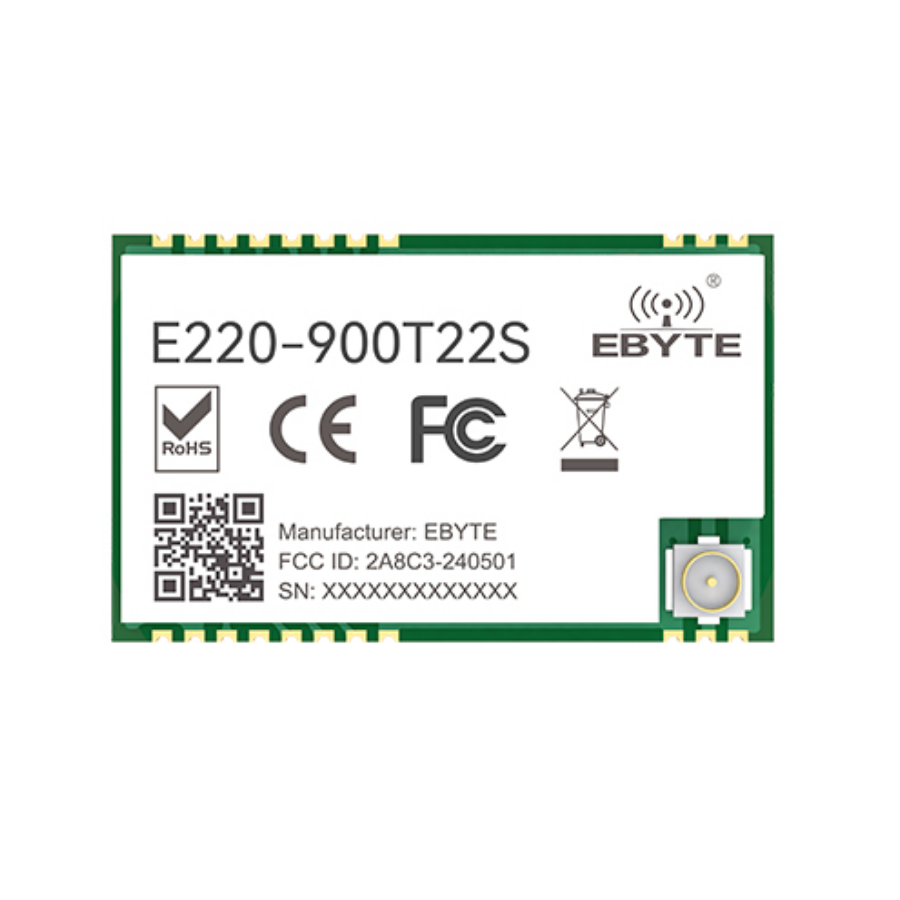

EBYTE E220-900T22S 850 - 930 Mhz 22Dbm Lora Modül 5Km
EBYTE E220-900T22S 850 - 930 Mhz 22Dbm Lora Modül 5Km
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametre | Performans | Açıklama |
|---|---|---|
| Çalışma frekansı | 850.125~930.125MHz | ISM grubunu destekleyin |
| Tx gücü | 22 dBm | - |
| Alıcı hassasiyeti | -129dbm | - |
| Hava veri hızı | 2,4k~62,5kbps | Kullanıcı programlaması aracılığıyla kontrol edilir. |
| Referans mesafesi | 5 km | Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2,5 m, hava veri hızı: 2,4 kbps |
| Ana parametre | Performans | Açıklama |
|---|---|---|
| Boyut | 16 * 26 mm | - |
| Anten | IPEX/damga deliği | 50 ohm empedans |
| İletişim arayüzü | UART | TTL Seviyesi |
| Paket | SMD | - |
| Ana parametre | Dakika | Tipik | Maks. | Birim | Açıklama |
|---|---|---|---|---|---|
| Çalışma gerilimi | 2.3 | 5.0 | 5.5 | V | 3,3V ve üzeri voltaj çıkış gücünü garanti eder, 5V ve üzeri voltaj en iyi performansı sağlar ve 5,5V'yi aşan voltaj yanma riskini taşır. |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL için, yanma riski olabilir. |
| TX akımı | - | 110 | - | mA | 22 dBm'de anlık güç tüketimi |
| RX akımı | - | 11 | - | mA | - |
| Uyku akımı | - | 2 | - | uA | Yazılım kapatıldı. |
| Çalışma sıcaklığı | -40 | 20 | +85 | ℃ | Endüstriyel tasarım |
| Seri numarası |
iğne | İğne yönü | Açıklama |
| 1 | Kuzey Carolina |
Boş ayak |
|
| 2 | GND | - |
Modül topraklama kablosu |
| 3 | Kuzey Carolina | - |
Boş ayak |
| 4 | Kuzey Carolina | - |
Boş ayak |
| 5 | Kuzey Carolina | - |
Boş ayak |
| 6 | Kuzey Carolina | - |
Boş ayak |
| 7 | Kuzey Carolina | - |
Boş ayak |
| 8 | GND | - |
Modül topraklama kablosu |
| 11 | GND | - | Modül topraklama kablosu |
| 12 | AÇIK | Çıktı |
Anten arayüzü (yüksek frekanslı sinyal çıkışı, 50 ohm karakteristik empedans) |
| 13 | GND | - |
Modül topraklama kablosu |
| 14 | GND |
- |
Modül topraklama kablosu |
| 15 | GND |
- |
Modül topraklama kablosu |
| 16 | GND | - |
Modül topraklama kablosu |
| 19 | GND | - |
Modül topraklama kablosu |
| 20 | M0 | (çok zayıf barfiks) |
M1 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 21 | M1 |
(çok zayıf barfiks) |
M0 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 22 | RXD | giriş |
TTL seri portu, harici TXD çıkış pinine bağlıdır; |
| 23 | TXD | Çıktı |
TTL seri port çıkışı, harici RXD pinine bağlıdır; |
| 24 | İLE | Çıktı |
Modülün çalışma durumunu belirtmek için kullanılır; Kullanıcı harici MCU'yu uyandırdığında, güç açma kendi kendine test başlatma süresi boyunca düşük seviyede bir çıkış verir; (bu seviye boşta bırakılabilir). |
| 25 | VCC | - |
Modül güç kaynağı pozitif referansı, voltaj aralığı: 2,3～5,5V DC |
| 26 | GND | - |
Modül topraklama kablosu |
