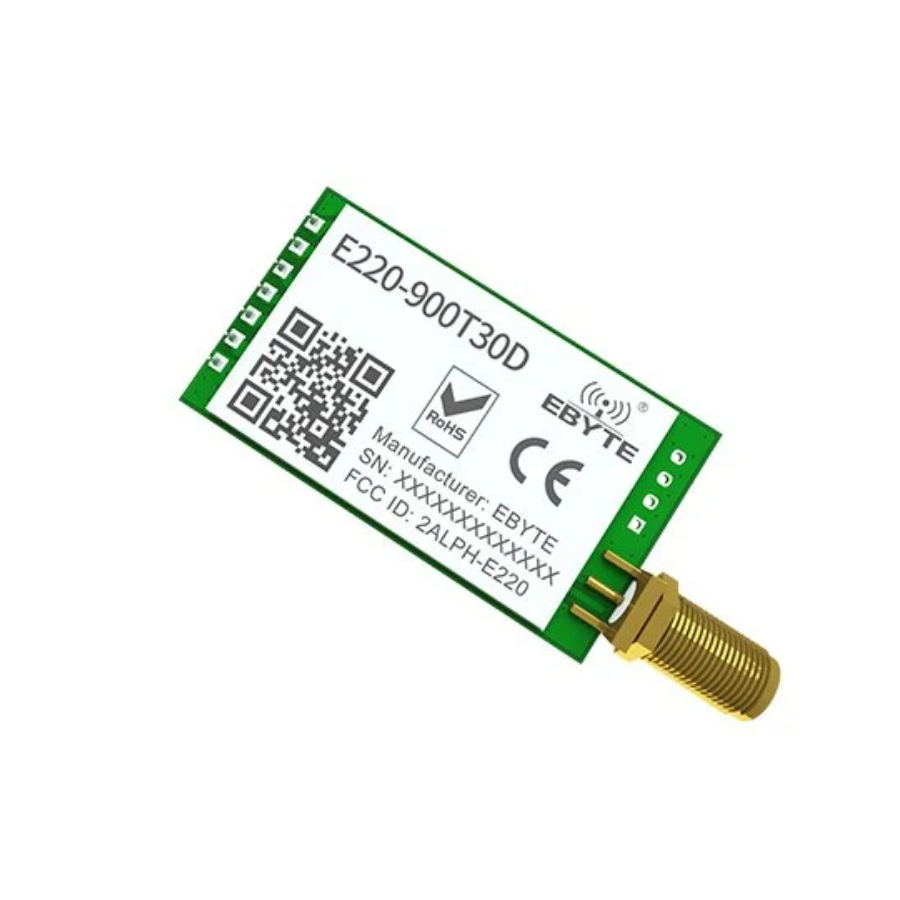

EBYTE E220-900T30D 850.125 - 930.125MHz 10Km
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
585,00 TL + KDV
KDV DAHİL FİYATI
702,00 TL
EBYTE E220-900T30D 850.125 - 930.125MHz 10Km
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| HAYIR. | İsim | Yön | İşlev |
|---|---|---|---|
| 1 | M0 | Giriş (zayıf çekme direnci) | Modülün 4 çalışma moduna karar vermek için M1 ile birlikte çalışın (askıya alınmamış, kullanılmadığında topraklanabilir). |
| 2 | M1 | Giriş (zayıf çekme direnci) | Modülün 4 çalışma moduna karar vermek için M0 ile çalışın (askıya alınmamış, kullanılmadığında topraklanabilir). |
| 3 | RXD | Giriş | TTL UART girişleri, harici TXD çıkış pinine bağlanır. |
| 4 | TXD | Çıktı | TTL UART çıkışları, harici RXD giriş pinine bağlanır. |
| 5 | YARDIMCI | Çıktı | Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırır ve güç açılışında kendi kendine kontrol başlatma işlemi sırasında düşük seviyeli sinyal gönderir; (boşta bırakılabilir) |
| 6 | VCC | Giriş | Voltaj aralığı: 3,0～5,5V DC |
| 7 | GND | Giriş | Zemin |
| 8 | Sabit delik | - | Sabit delik |
| 9 | Sabit delik | - | Sabit delik |
| 10 | Sabit delik | - | Sabit delik |
| 11 | Sabit delik | - | Sabit delik |
| Ana Parametre | Dakika | Tipik | Maks. | Birim | Açıklama |
|---|---|---|---|---|---|
| Çalışma gerilimi | 3.0 | 5.0 | 5.5 | V | ≥5.0V çıkış gücünü garanti eder |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL için, yanma riski olabilir. |
| TX akımı | - | 620 | - | mA | 30 dBm'de anlık güç tüketimi |
| RX akımı | - | 17.2 | - | mA | 5V Gerilim |
| Uyku akımı | - | 5.0 | - | uA | Yazılım kapatma |
| Çalışma sıcaklığı | -40 | - | +85 ℃ | Endüstriyel tasarım | |
| Çalışma frekansı | 850.125 | 873.125 | 930.125 | MHz | ISM grubunu destekleyin |
| Tx gücü | 29 | 30 | 30 | dBm | - |
| Alıcı hassasiyeti | - | -147 | -148 | dBm | Hava yoluyla veri aktarım hızı 2,4 kbps |
| Hava veri hızı | 2.4k | 2.4k | 62.5k | bps | Kullanıcının programı aracılığıyla kontrol etmek |
| Ana Parametre | Performans | Açıklama |
|---|---|---|
| Referans mesafesi | 10 km | Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2,5 m, hava veri hızı: 2,4 kbps |
| TX uzunluğu | 200 Bayt | Komut aracılığıyla paket başına 32/64/128/200 bayt olarak iletilmek üzere yapılandırılabilir. |
| Tampon | 400 Bayt | - |
| Modülasyon | LoRa | Yeni nesil LoRa modülasyon teknolojisi |
| İletişim arayüzü | UART Seri Portu | TTL Seviyesi |
| Paket | DIP | - |
| Boyut | 24*43 mm | - |
| Anten | SMA-K | 50 ohm empedans |
