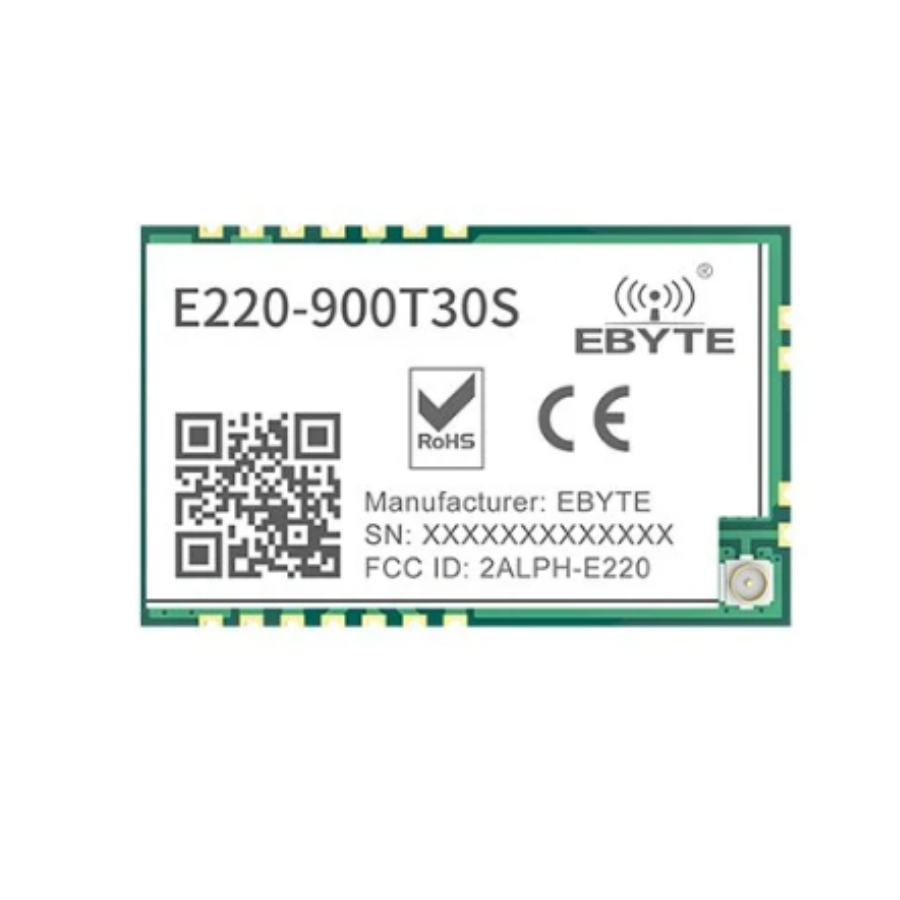

EBYTE E220-900T30S 850 - 930 Mhz 30dbm Lora Modül 10Km
EBYTE E220-900T30S 850 - 930 Mhz 30dbm Lora Modül 10Km
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametre | Performans | Açıklama |
|---|---|---|
| Çalışma frekansı | 850.125~930.125MHz | ISM grubunu destekleyin |
| Tx gücü | 30 dBm | - |
| Alıcı hassasiyeti | -129dbm | Hava yoluyla veri hızı: 2,4 kbps |
| Hava veri hızı | 2,4k~62,5kbps | Kullanıcı programlaması aracılığıyla kontrol edilir. |
| Referans mesafesi | 10 km | Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2,5 m, hava veri hızı: 2,4 kbps |
| Ana parametre | Performans | Açıklama |
|---|---|---|
| Boyut | 25 * 40,5 mm | - |
| Anten | IPEX/Damga deliği | 50 ohm empedans |
| İletişim arayüzü | UART | TTL Seviyesi |
| Paket | SMD | - |
| Ana parametre | Dakika | Tipik | Maks. | Birim | Açıklama |
|---|---|---|---|---|---|
| Çalışma gerilimi | 3.3 | 5.0 | 5.5 | V | ≥5.0V çıkış gücünü garanti eder |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL için, yanma riski olabilir. |
| TX akımı | - | 610 | - | mA | 30 dBm'de anlık güç tüketimi |
| RX akımı | - | 17 | - | mA | - |
| Uyku akımı | - | 3 | - | uA | Yazılım kapatıldı. |
| Çalışma sıcaklığı | -40 | 20 | +85 | ℃ | Endüstriyel tasarım |
| Seri numarası |
iğne | İğne yönü | Açıklama |
| 1 | GND |
- |
Modül topraklama kablosu |
| 2 | VCC | - |
Modül güç kaynağı pozitif referansı, voltaj aralığı: 3,3～5,5V DC |
| 3 | İLE | Çıktı |
Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırdığında, güç açma kendi kendine test başlatma süresi boyunca düşük seviyeli bir sinyal verir (boşta bırakılabilir). |
| 4 | TXD | Çıktı |
TTL seri port çıkışı, harici RXD giriş pinine bağlıdır; |
| 5 | RXD | Giriş |
TTL seri port girişi, harici TXD çıkış pinine bağlıdır; |
| 6 | M1 | Giriş (çok zayıf çekme kuvveti) |
M0 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 7 | M0 | Giriş (çok zayıf çekme kuvveti) |
M1 ile birlikte modülün dört çalışma modunu belirler (boşta bırakılamaz; kullanılmadığı zaman topraklanabilir). |
| 11 | AÇIK | Çıktı |
Anten arayüzü (yüksek frekanslı sinyal çıkışı, 50 ohm karakteristik empedans) |
| 12 | GND | - |
Sabit |
| 13 | GND | - |
Sabit |
| 14 | GND | - |
Sabit |
| 18 | Kuzey Carolina | - |
Boş ayak |
| 19 | Kuzey Carolina |
- |
Boş ayak |
| 20 | Kuzey Carolina | - |
Boş ayak |
| 21 | Kuzey Carolina | - |
Boş ayak |
| 22 | SIFIRLA | Giriş |
Program yükleme sırasında sıfırlama pimi (boşta, kullanıcı bağlantısı gerektirmez). |
| 23 | GND | Giriş |
Program yükleme sırasında topraklama pini (boşta, kullanıcı bağlantısı gerekmez). |
| 24 | Kuzey Carolina | - |
Boş ayak |
