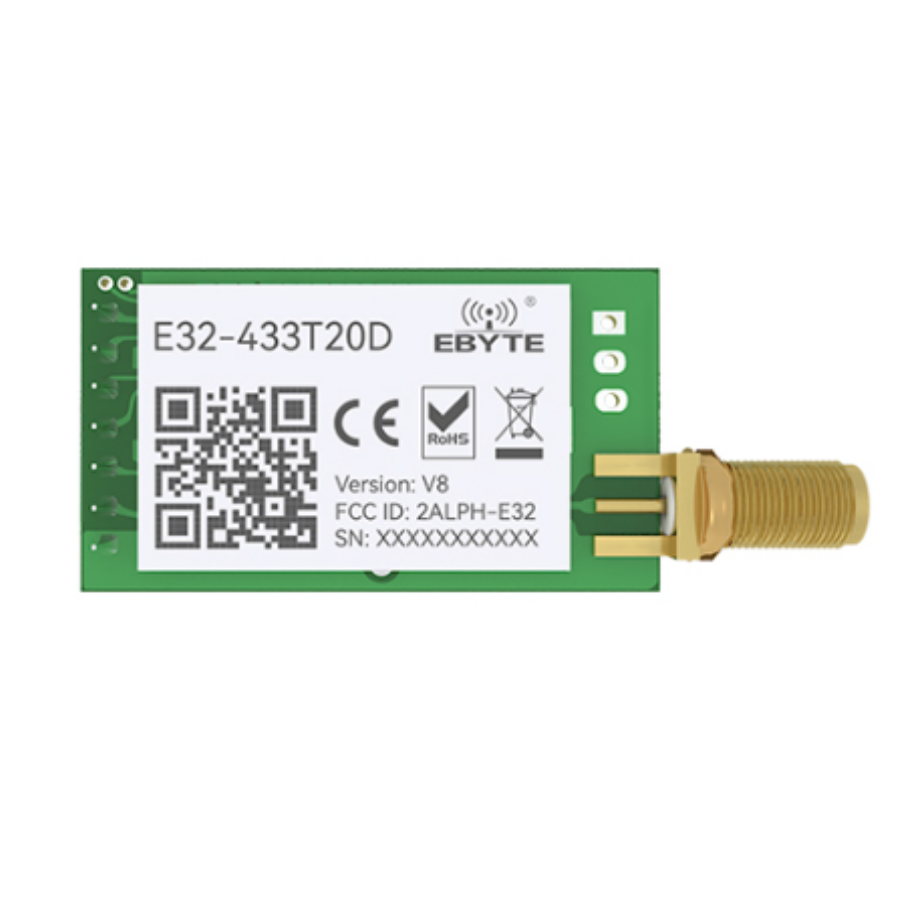

EBYTE E32-433T20D Lora Modül
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
337,50 TL + KDV
KDV DAHİL FİYATI
405,00 TL
EBYTE E32-433T30S 5KM Lora Modül
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| RF Parametresi | Değer | Açıklama |
|---|---|---|
| Çalışma frekansı | 410~441 MHz | Varsayılan: 433MHz |
| Güç iletimi | 19~20 dBm | - |
| Alıcı hassasiyeti | -144~147 dBm | Hava yoluyla veri aktarım hızı: 2,4 kbps |
| Hava veri hızı | 2,4k~19,2kbps | - |
| Test mesafesi | 3000 metre | Açık ve temiz havada, maksimum güçte, 5 dBi anten kazancıyla, 2,5 m yükseklikte, hava veri hızı: 2,4 kbps |
| Donanım Parametresi | Değer | Açıklama |
|---|---|---|
| Boyut | 21 * 36 mm | |
| Anten tipi | SMA-K | Karakteristik empedans yaklaşık 50Ω |
| İletişim arayüzü | UART | TTL seviyesi |
| Paket | Çizgide | |
| Tampon | 512 baytlık tampon |
| Elektronik parametre | Dakika | Tipik | Maks. | Birim | Durum |
|---|---|---|---|---|---|
| Güç kaynağı | 2.3 | 5.0 | 5.5 | V | ≥3,3V çıkış gücünü garanti edebilir. |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL ile aşırı ısınma riski |
| Akım iletimi | - | 110 | - | mA | Anlık güç tüketimi |
| Akım alınıyor | - | 14 | - | mA | |
| Uyku akımı | - | 4 | - | μA | yazılım kapatma |
| Pin No. | Öğeyi sabitle | İğne Yönü | Pin Uygulaması |
|---|---|---|---|
| 1 | M0 | giriş (çok zayıf çekme direnci) | Modülün 4 çalışma modunu belirlemek için M1 ile işbirliği yapar. (Boşta bırakılamaz, kullanılmadığında topraklanabilir.) |
| 2 | M1 | giriş (çok zayıf çekme direnci) | Modülün 4 çalışma modunu belirlemek için M0 ile işbirliği yapar. (Boşta bırakılamaz, kullanılmadığında topraklanabilir.) |
| 3 | RXD | giriş | TTL seri girişi, harici TXD çıkış pinine bağlanır; Açık drenaj veya pull-up girişi olarak yapılandırılabilir, ayrıntılar için parametre ayarlarına bakın. |
| 4 | TXD | çıktı | TTL seri çıkışı, harici RXD giriş pinine bağlanır; Açık drenaj veya push-pull çıkış olarak yapılandırılabilir, ayrıntılar için parametre ayarlarına bakın. |
| 5 | YARDIMCI | çıktılar | Modülün çalışma durumunu belirtmek için kullanılır; (boşta bırakılabilir) Kullanıcı harici MCU'yu uyandırır ve güç açma kendi kendine test başlatma işlemi sırasında düşük seviyeli bir çıkış verir; Açık drenaj çıkışı veya itme-çekme çıkışı olarak yapılandırılabilir, ayrıntılar için parametre ayarlarına bakın. |
| 6 | VCC | giriş | Modül güç kaynağının pozitif referans voltajı, voltaj aralığı: 2,3～5,5V DC |
| 7 | GND | Giriş | Modül topraklama kablosu |
| 8 | Tamir | Delikler Delikleri Sabitleme | |
| 9 | Tamir | delik Sabitleme deliği | |
| 10 | Tamir | delik Sabitleme deliği | |
