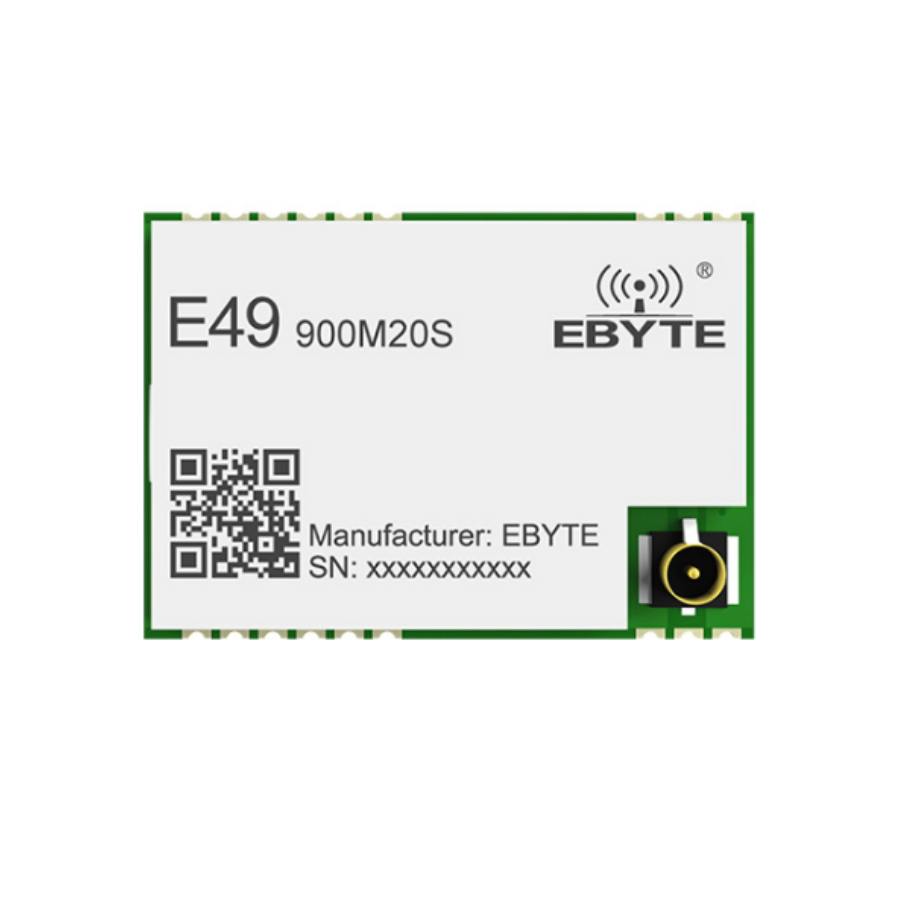

EBYTE E49-900M20S 3KM Lora Modül
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana Parametreler | Performans | Notlar | |
| Dakika | Maksimum | ||
| Güç kaynağı (V) | 2.6 | 3.6 | 3,6V'un üzerindeki voltaj modülde kalıcı hasara neden olacaktır. |
| Çalışma sıcaklığı (℃) | -40 | 85 | / |
| Ana Parametreler | Performans | Notlar | ||
| Dakika | Tipik | Maksimum | ||
| Çalışma gerilimi (V) | 1.8 | 3.3 | 3.6 | 3,6V'nin üzerindeki voltaj modülün kalıcı olarak yanmasına neden olabilir. |
| İletişim düzeyi (V) | - | 3.3 | - | 5V seviyesini kullanmak yanma riskini beraberinde getirir. |
| Çalışma sıcaklığı (℃) | -40 | - | +85 | Endüstriyel tasarım |
| Çalışma frekansı (MHz) | 410 | 433 | 510 | - |
| TX Akımı (mA) | - | 85 | @İletim gücü 20dBm | Anlık güç tüketimi |
| RX akımı (mA) | - | 8.5 | - | - |
| Uyku akımı (nA) | 300 | 300 | 800 | Yazılım kapatıldı. |
| Maksimum İletim Gücü (dBm) | - | 20 | - | - |
| Alım hassasiyeti (dBm) | -116 | -117 | -118 | @Hava yolu hızı 1,2 kbps'dir. |
| Ana parametre | Tanım | Notlar |
| Referans mesafesi | 2,5 km | Açık ve temiz hava, anten yüksekliği 2,5 metre, hava hızı 2,4 kbps. |
| Kristal frekansı | 26MHz | - |
| Paketleme yöntemi | SMD | - |
| İletişim Arayüzü | SPI | - |
| Boyutlar | 20*14 mm | - |
| RF arayüzü | IPEX/damga deliği | Eşdeğer empedans yaklaşık 50Ω'dur. |
| ürün ağırlığı | 1,2±0,1g | Açık ve temiz hava, anten yüksekliği 2,5 metre, hava hızı 2,4 kbps. |
| Pin No. | Öğe | Yön | Tanım |
| 1 | GND | - | Zemin |
| 2 | GND | - | Zemin |
| 3 | GND | - | Zemin |
| 4 | GND | - | Zemin |
| 5 | GPIO1 | DIO | Yapılandırılabilir çok fonksiyonlu G/Ç portu (ayrıntılar için CMT2300A kılavuzuna bakın) |
| 6 | GPIO2 | DIO | Yapılandırılabilir çok fonksiyonlu G/Ç portu (ayrıntılar için CMT2300A kılavuzuna bakın) |
| 7 | GPIO3 | DIO | Yapılandırılabilir çok fonksiyonlu G/Ç portu (ayrıntılar için CMT2300A kılavuzuna bakın) |
| 8 | VCC | - | Güç kaynağı -3.3V |
| 9 | GND | - | Zemin |
| 10 | GND | - | Zemin |
| 11 | SCLK | DI | SPI saat pini |
| 12 | SDIO | DIO | SPI verileri öğleden sonra |
| 13 | CSB | DI | SPI kayıt erişimcisi |
| 14 | FCSB | DI | SPI FIFO erişimcisi |
| 15 | GND | - | Zemin |
| 16 | GND | - | Zemin |
| 17 | KARINCA | - | RF modülü damga deliği arayüzü, empedans 50Ω |
| 18 | GND | - | Zemin |
