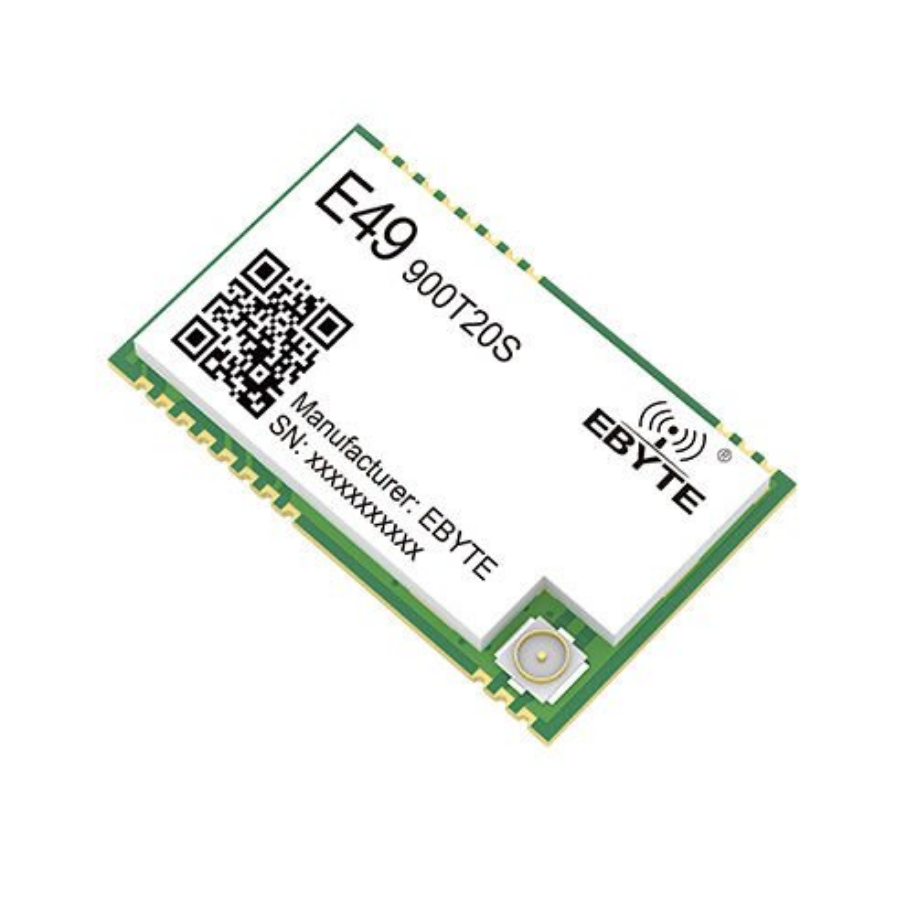

Ebyte E49-900T20S 900-950mhz
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
225,00 TL + KDV
KDV DAHİL FİYATI
270,00 TL
Ebyte E49-900T20S 900-950mhz
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametre | Tanım |
Açıklama |
| Referans mesafesi |
2500 metre |
Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2,5 m, hava veri hızı: 1,2 kbps |
| FIFO |
54 Btye |
Tek bir iletim hattının maksimum kapasitesi, aşıldığında otomatik alt paketleme. |
| Önbellek kapasitesi |
500 Bayt |
- |
| Modülasyon |
GFSK |
- |
| İletişim arayüzü |
UART seri portu |
- |
| Paket |
SMD |
- |
| Bağlayıcı |
1,27 mm |
- |
| Boyut |
26*16 mm |
- |
| Anten |
IPEX/Damga deliği |
50 ohm empedans |
| Ana parametre | Dakika | Tipik | Maks. | Birim | Açıklama |
| Çalışma gerilimi |
3.3 |
5 | 5.5 | V | 5,5V'nin üzerindeki voltaj modüle kalıcı hasar verecektir. |
| Çalışma frekansı |
850 |
868 |
930 |
MHz |
ISM grubunu destekleyin |
| İletişim düzeyi | - | 3.3 | - | V | 5V TTL için, yanma riski olabilir. |
| TX akımı | - |
97.9 |
- | mA | Anlık güç tüketimi |
| RX akımı | - | 12.04 |
- | mA |
- |
| Uyku akımı | - | 1.3 |
- | μA | Yazılım kapatıldı. |
| Çalışma sıcaklığı |
-40 | - |
+85 | ℃ | Endüstriyel tasarım |
| Maksimum iletim gücü |
- | - | 20 | dBm |
- |
| Alıcı hassasiyeti |
-114 |
-115 |
-116 |
dBm |
Hava yoluyla veri aktarım hızı 1,2 kbps'dir. |
| Hava veri hızı |
1.2k | 2.4k | 200 bin | bps |
Kullanıcı programlaması aracılığıyla kontrol edilir. |
| HAYIR. | İsim | Yön | İşlev |
|---|---|---|---|
| 1 | GND | - | Modül topraklama kablosu |
| 2 | GND | - | Modül topraklama kablosu |
| 3 | GND | - | Modül topraklama kablosu |
| 4 | GND | - | Modül topraklama kablosu |
| 5 | M0 | Giriş (zayıf olduğunda yukarı çekin) | Modülün 4 çalışma modunu belirlemek için M1 ile işbirliği yapın (modül havada asılı kalabilir, modül bir pull-up direnci içerir). |
| 6 | M1 | Giriş (zayıf olduğunda yukarı çekin) | Modülün 4 çalışma modunu belirlemek için M0 ile işbirliği yapın (modül havada asılı kalabilir, modül bir pull-up direnci içerir). |
| 7 | RXD | Giriş | TTL seri girişi, harici TXD çıkış pinine bağlanır; |
| 8 | TXD | Çıktı | TTL seri giriş, harici RXD çıkış pinine bağlanır; |
| 9 | YARDIMCI | Çıktı | Modülün çalışma durumunu belirtmek için kullanılır; kullanıcı harici MCU'yu uyandırır ve güç açma kendi kendine test başlatma işlemi sırasında düşük seviyeli bir sinyal gönderir. |
| 10 | VCC | - | Modül güç kaynağı pozitif referansı, voltaj aralığı: 3,3V ~ 5,5V DC |
| 11 | GND | - | Modül topraklama kablosu |
| 12 | Kuzey Carolina | - | - |
| 13 | GND | - | Modül topraklama kablosu |
| 14 | Kuzey Carolina | - | - |
| 15 | Kuzey Carolina | - | - |
| 16 | Kuzey Carolina | - | - |
| 17 | Kuzey Carolina | - | - |
| 18 | Kuzey Carolina | - | - |
| 19 | GND | - | Modül topraklama kablosu |
| 20 | GND | - | Modül topraklama kablosu |
| 21 | KARINCA | - | anten |
| 22 | GND | - | Modül topraklama kablosu |
