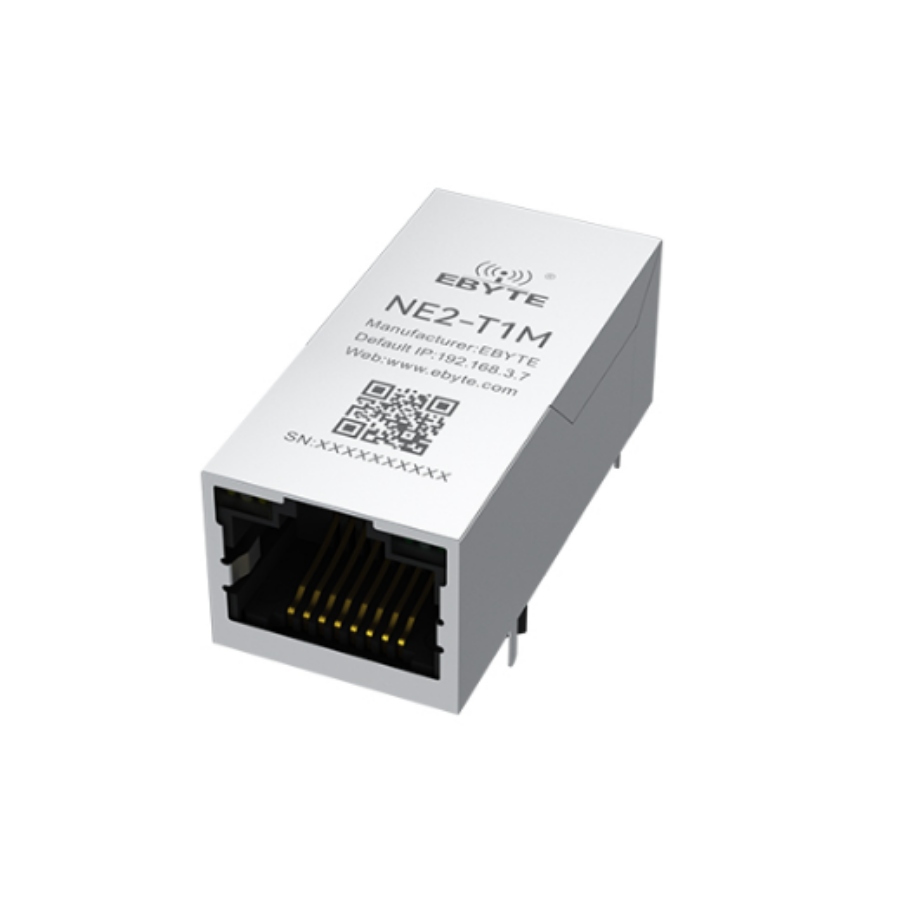

EBYTE NE2-T1M Seri - Ethernet Süper Ağ Portu RJ45 TTL
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Proje | talimat |
| Çalışma Gerilimi | 2,9~3,6V DC veya 3,3V güç kaynağı önerilir ve güç kaynağının yük kapasitesinin 400mA'nın üzerinde olması tavsiye edilir. |
| Çalışma akımı | Tepe akım: 180mA@3.3V Bekleme akımı: 160mA@3.3V |
| Çalışma modu | TCP Sunucusu (varsayılan), TCP İstemcisi, UDP Sunucusu, UDP İstemcisi, HTTP İstemcisi, MQTT İstemcisi |
| Soket bağlantısı | TCP sunucusu tek bağlantı üzerinden 5 istemci bağlantısını destekler. |
| Ağ protokolü | TCP/UDP, MQTT, HTTP, IPv4, DHCP, DNS |
| IP edinme yöntemi | Statik IP (varsayılan), DHCP |
| DNS alan adı çözümlemesi | Destek |
| Alan adı çözümleme sunucusu | 114.114.114.114 (özelleştirilebilir) |
| Yapılandırma yöntemi | Web sayfası, parametre yapılandırma aracı, AT komutu |
| IP adresi | 192.168.3.7 (özelleştirilebilir) |
| Kullanıcı adı | yönetici (özelleştirilebilir) |
| Şifre | yönetici (özelleştirilebilir) |
| Yerel liman | 8886 (özelleştirilebilir) |
| Alt ağ maskesi | 255.255.255.0 (özelleştirilebilir) |
| Geçit | 192.168.3.1 (özelleştirilebilir) |
| Seri port önbelleği | 10 kilobayt veya 1024 paket |
| Paketleme mekanizması | Maksimum 1024 bayt, 1~80 bayt bekleme süresi |
| Seri port baud hızı | 600~460800 bps (varsayılan 115200) |
| Veri biti | 5, 6, 7, 8 (varsayılan) |
| Durma noktası | 1 (varsayılan), 1.5, 2 |
| Eşlik biti | Hiçbiri (varsayılan), Tek, Çift |
| Ürün boyutu | 32,5×16,5×17,5 mm |
| Ürün ağırlığı | 9±1g |
| Çalışma sıcaklığı ve nemi | -40~+85℃, %5~%95 RH (yoğuşma yok) |
| Depolama sıcaklığı ve nemi | -40~+105℃, %5~%95 RH (yoğuşma yok) |
| HAYIR. | Pin | Tanım |
| 1 | RXD0 | NC, yanma arayüzü, askıya alınmasına gerek yok |
| 2 | TXD0 | NC, yanma arayüzü, askıya alınmasına gerek yok |
| 3 | BOT | NC, yanma arayüzü, harici pull-up önerilir. |
| 4 | RST | Çip sıfırlama pinine bağlıdır, etkili olması için 100uS'den fazla süreyle aşağı çekilmelidir, harici yukarı çekme direnci önerilir. |
| 5 | TR | Kontrol pinini etkinleştirin, tam çift yönlü mod için yukarı çekin, yarı çift yönlü mod için aşağı çekin; |
| Harici RS485 arayüzü kullananlar için, harici 485 çip etkinleştirme pini, harici pull-down işleminden sonra bağlanabilir. Modül, güç açıldıktan sonra düşük seviyeyi algıladığında, dışarıya bir 485 etkinleştirme kontrol sinyali gönderir. TTL arayüzü kullananlar için bu pinin pull-up yapılması önerilir. | ||
| 6 | YENİDEN YÜKLE | Fabrika ayarlarına geri döndürün, işlemin etkili olması için 5-10 saniye boyunca düşük ayarda tutun. |
| 7 | DURUM0 | 10M gösterge pimi, varsayılan olarak yukarı çekilir, PHY anlaşması tamamlandıktan sonra aşağı çekilir, veri olduğunda seviye atlar. |
| 8 | RXD | Kullanıcı seri portu, 3.3V TTL seviyesi |
| 9 | TXD | Kullanıcı seri portu, 3.3V TTL seviyesi |
| 10 | GND | Güç kaynağı + sinyal topraklaması |
| 11 | VCC | Pozitif güç kaynağı, önerilen güç kaynağı kapasitesi 400mA@3.3V veya üzeri. |
| 12 | DURUM1 | 100M gösterge pimi, varsayılan olarak yukarı çekilir, PHY görüşme tamamlandıktan sonra aşağı çekilir, veri olduğunda seviye atlar. |
| 13 | LED0- | LED0 göstergesi negatif kutbundadır ve STATE0 sinyalini göstermek için 7 numaralı pine bağlanabilir. |
| 14 | LED0+ | LED0 göstergesi pozitif kutba bağlıdır, 3.3V güç kaynağına + bağlıdır. |
| 15 | LED1+ | LED1 göstergesi pozitif kutbundadır ve STATE1 sinyalini göstermek için 12 numaralı pine bağlanabilir. |
| 16 | LED1- | LED1 göstergesinin negatif kutbu, GND'ye bağlıdır. |
