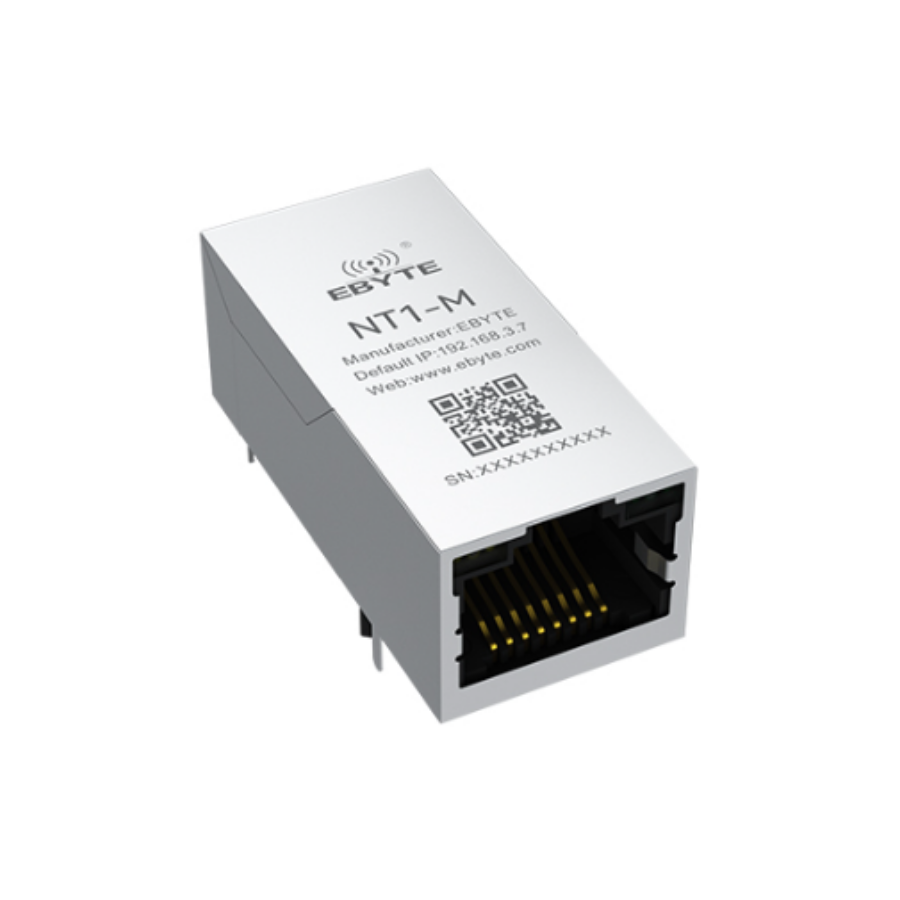

EBYTE NT1-M Seri - Ethernet Süper Ağ Portu RJ45 Arayüzü TTL
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
360,00 TL + KDV
KDV DAHİL FİYATI
432,00 TL
EBYTE NT1-M Seri - Ethernet Süper Ağ Portu RJ45 Arayüzü TTL
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Proje | talimat |
| Çalışma Gerilimi | 2.1~3.6V DC, 3.3V güç kaynağı önerilir ve güç kaynağının yük kapasitesinin 300mA'nın üzerinde olması tavsiye edilir. |
| Çalışma akımı | Bekleme modu: 50mA @ 3.3V Tepe akım: 150mA @ 3.3V |
| Arayüz | Seri port (TTL), ağ portu (RJ45) |
| Seri port seviyesi | 3.3V TTL seviyesi; 5V gerekiyorsa, harici bir dönüştürme devresi gereklidir. |
| Çalışma modu | TCP Sunucusu (varsayılan), TCP İstemcisi, UDP Sunucusu, UDP İstemcisi, HTTP İstemcisi, MQTT İstemcisi |
| Soket bağlantısı | TCP sunucusu 6 istemci bağlantısını destekler. |
| Ağ protokolü | TCP/UDP, MQTT, HTTP, IPv4, DHCP, DNS |
| IP edinme yöntemi | Statik IP (varsayılan), DHCP |
| DNS alan adı çözümlemesi | Destek |
| Alan adı çözümleme sunucusu | 114.114.114.114 (özelleştirilebilir) |
| Yapılandırma yöntemi | Web sayfası, parametre yapılandırma aracı, AT komutu |
| IP adresi | 192.168.3.7 (özelleştirilebilir) |
| Kullanıcı adı | yönetici (özelleştirilebilir) |
| Şifre | yönetici (özelleştirilebilir) |
| Yerel liman | 8887 (özelleştirilebilir) |
| Alt ağ maskesi | 255.255.255.0 (özelleştirilebilir) |
| Geçit | 192.168.3.1 (özelleştirilebilir) |
| Seri port önbelleği | 1024 Bayt |
| Paketleme mekanizması | 512 Bayt |
| Seri port baud hızı | 1200 ~ 230400 bps (varsayılan 115200) |
| Veri biti | 5, 6, 7, 8 (varsayılan) |
| Durma noktası | 1 (varsayılan), 2 |
| Eşlik biti | Yok (varsayılan), Tek, Çift, İşaret, Boşluk |
| Akış kontrolü | YOK (varsayılan), RTS/CTS, DSR/DTR, XON/XOFF |
| Ürün boyutu | 32,5×16,5×17,5 mm |
| Ürün ağırlığı | 9±1g |
| Çalışma sıcaklığı ve nemi | -40 ～ +85℃, %5 ～ %95 RH (yoğuşma yok) |
| Depolama sıcaklığı ve nemi | -40 ～ +105℃, %5 ～ %95 RH (yoğuşma yok) |
| Seri numarası | iğne | betimlemek |
| 1 | RXD0 | NC, programlama arayüzü, yüzer sisteme gerek yok. |
| 2 | TXD0 | NC, programlama arayüzü, yüzer sisteme gerek yok. |
| 3 | BOT | NC programlama arayüzleri için harici bir pull-up anahtarı önerilir. |
| 4 | RST | Çipin sıfırlama pinine bağlayın; değişikliğin etkili olması için pini 100 µs'den fazla süreyle düşük seviyeye çekmek gerekir. Harici bir yukarı çekme pini kullanılması önerilir. |
| 5 | 485_EN | 485 Etkinleştirme ayağı |
| 6 | YENİDEN YÜKLE | Fabrika ayarlarına sıfırlama, daha düşük ayarlar geçerli olur. |
| 7 | DURUM0 | PHY bağlantı göstergesi, görüşme sonrasında düşük seviyeye çekildi. |
| 8 | RXD | Kullanıcı seri portu, 3.3V TTL seviyesi |
| 9 | TXD | Kullanıcı seri portu, 3.3V TTL seviyesi |
| 10 | GND | Güç + Sinyal Toprağı |
| 11 | VCC | Pozitif güç kaynağı, önerilen güç kaynağı kapasitesi 300mA@3.3V veya üzeri. |
| 12 | DURUM1 | Veri mevcut olduğunda fiziksel veri gösterge ışığının seviyesi dalgalanır. |
| 13 | LED0- | LED0 göstergesinin negatif terminali, STATE0 sinyalini göstermek için pin 7'ye bağlanabilir. |
| 14 | LED0+ | LED0 göstergesinin pozitif terminaline 3.3V güç kaynağı +'ya bağlayın. |
| 15 | LED1+ | LED1 göstergesinin pozitif terminalini 3.3V güç kaynağına bağlayın (+). |
| 16 | LED1- | LED1 göstergesinin negatif terminali, STATE1 sinyalini göstermek için pin 12'ye bağlanabilir. |
