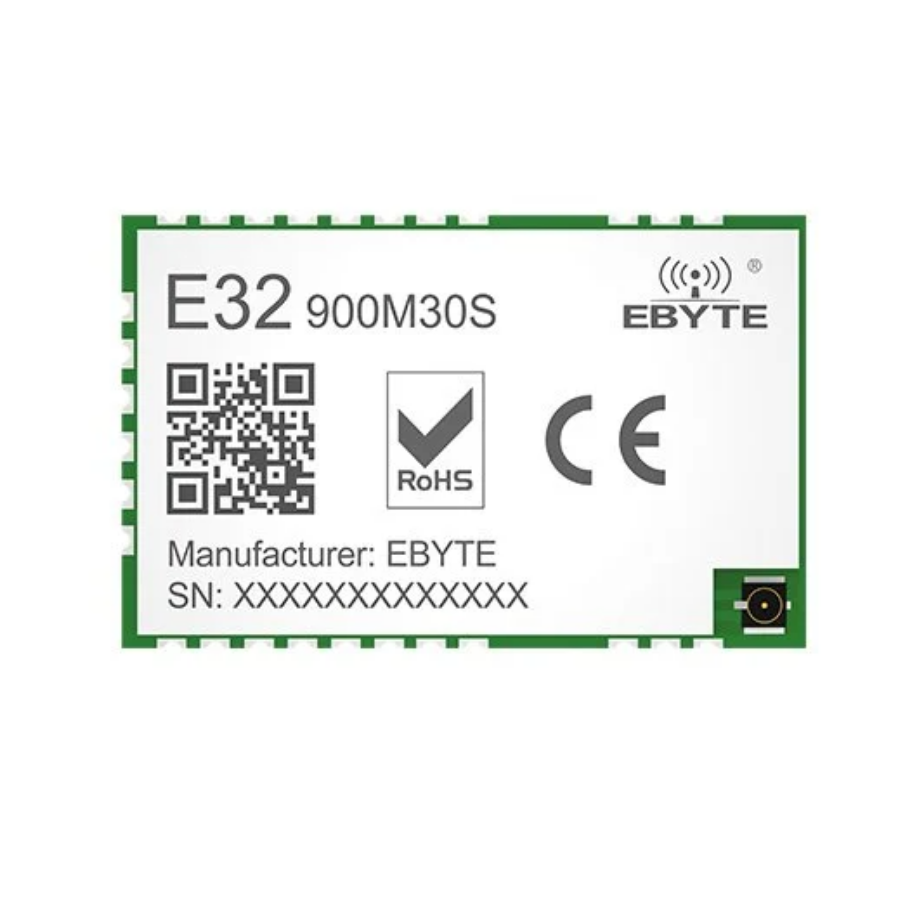

EBYTE Sx1276 E32-900M30S 850-931MHz 10Km
Yorum Yap / Yorumları Oku
FİYAT BİLGİSİ
585,00 TL + KDV
KDV DAHİL FİYATI
702,00 TL
EBYTE Sx1276 E32-900M30S 850-931MHz 10Km
Ebyte modülleri hayatımızın her anında kablosuz haberleşmenin olduğu her bölgede mevcuttur, üstün kalitesi ve düşük maliyetleri sebebiyle en çok tercih edilen kablosuz haberleşme ürün markasıdır.
| Ana parametre | Tanım |
Açıklama |
| Referans mesafesi |
10 km |
Test koşulları: açık ve temiz alan, anten kazancı: 5 dBi, anten yüksekliği: 2 m, hava veri hızı: 2,4 kbps |
| FIFO |
256 Bayt |
Tek gönderimin maksimum uzunluğu |
| Kristal Osilatör |
32MHz |
Pasif kristaller |
| Protokol |
LoRa |
FSK/GFSK/MSK/GMSK/OOK |
| Paket |
SMD |
2,54 mm aralık |
| Arayüz |
2,54 mm |
Örnek deliği |
| İletişim arayüzü |
SPI |
0～10Mbps |
| Boyut |
24 * 38,5 mm |
- |
| Anten |
Numune deliği / IPEX |
50 ohm empedans |
| Ana parametre | Min | Tip | Maksimum | Birim | Açıklama |
| Çalışma gerilimi |
3.3 |
5 | 5.5 | V | ≥5,5 V çıkış gücünü garanti eder |
| İletişim düzeyi |
- | 3.3 |
- | V | İletişim seviyesinin 3,3V civarında çalışmasını sağlamak için dahili LDO devresi. |
| Çalışma sıcaklığı |
-40 |
- | +85 |
℃ |
Endüstriyel sınıf |
| Çalışma frekansı |
850 |
868/915 |
931 |
MHz |
- |
| TX akımı |
- | 650 | - | mA |
- |
| RX akımı |
- | 19 |
- | mA |
- |
| Uyku akımı |
- | 2 | - | μA |
- |
| Maksimum TX gücü |
- | 30 | - | dBm |
- |
| Alıcı hassasiyeti |
-123 |
-124 |
-125 |
dBm |
Hava yoluyla veri aktarım hızı 1,2 kbps'dir. |
| Pin No. | Öğe | Yön | Tanım |
| 1 | GND | - | Zemin |
| 2 | GND | - | Zemin |
| 3 | GND | - | Zemin |
| 4 | GND | - | Zemin |
| 5 | GND | - | Zemin |
| 6 | RXEN | Giriş | RF anahtarının alıcı kontrol pini, harici MCU IO'ya bağlıdır; yüksek seviye etkindir. |
| 7 | TXEN | Giriş | RF anahtarının alıcı kontrol pini, harici MCU IO'ya bağlıdır: yüksek seviye etkin. |
| 8 | DIO2 | Giriş Çıkış | Genel giriş/çıkış portu (ayrıntılar için SX1278 kılavuzuna bakın) |
| 9 | VCC | - | Güç kaynağı, 3,3 〜5,5V aralığı (harici seramik filtre kondansatörü önerilir) |
| 10 | VCC | - | Güç kaynağı, 3,3 〜5,5V aralığı (harici seramik filtre kondansatörü önerilir) |
| 11 | GND | - | Zemin |
| 12 | GND | - | Zemin |
| 13 | Kuzey Carolina | - | Askıya almak |
| 14 | DIO3 | Giriş Çıkış | Genel giriş/çıkış portu (ayrıntılar için SX1278 kılavuzuna bakın) |
| 15 | DIO4 | Giriş Çıkış | Genel giriş/çıkış portu (ayrıntılar için SX1278 kılavuzuna bakın) |
| 16 | DIOS | Giriş Çıkış | Genel giriş/çıkış portu (ayrıntılar için SX1278 kılavuzuna bakın) |
| 17 | GND | - | Zemin |
| 18 | GND | - | Zemin |
| 19 | DIO1 | Giriş Çıkış | Genel giriş/çıkış portu (ayrıntılar için SX1278 kılavuzuna bakın) |
| 20 | DIO0 | Giriş Çıkış | Genel giriş/çıkış portu (ayrıntılar için SX1278 kılavuzuna bakın) |
| 21 | NRST | Giriş | Çip sıfırlama tetikleme giriş pimi |
| 22 | MISO | Çıktı | SPI veri çıkış pini |
| 23 | MOSI | Giriş | SPI veri çıkış pini |
| 24 | SCLK | Giriş | SPI veri çıkış pini |
| 25 | Ulusal Güvenlik Servisi | Giriş | Modül çipi, SPI iletişimini başlatmak için kullanılacak pini seçer. |
| 26 | GND | - | Zemin |
| 27 | KARINCA | - | Anten arayüzü. Numune deliği (50 C karakteristik empedans) |
| 28 | GND | - | Zemin |
