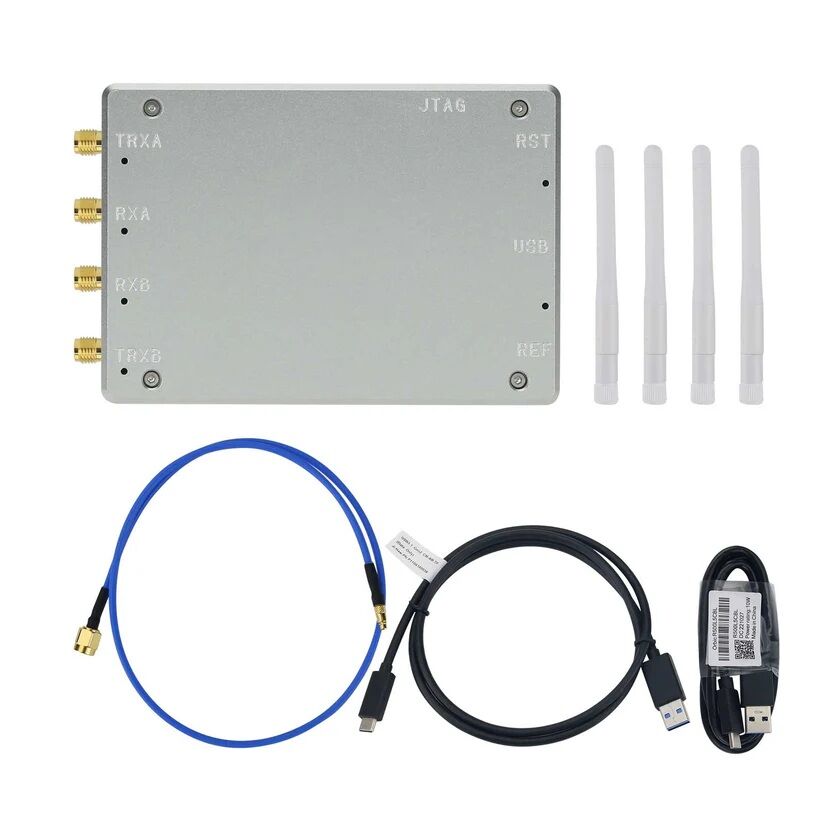

LibreSDR B210mini XC7A200T+AD9361 Mini Yazılım Kartı
LibreSDR B210mini XC7A200T+AD9361 Mini Yazılım Kartı
1. Windows ve Linux altında B210 ile tamamen uyumludur (sadece bir bin dosyasını değiştirmeniz gerekir; Linux altında otomatik değiştirme komut dosyası, Windows altında ise çeşitli araçların değiştirme dizini sağlanmıştır).
2. Matlab, Gnuradio, SDRangel, OAI testleri ile tamamen uyumludur.
3. Güç tüketimini azaltmak için Xilinx ARTIX7 serisi FPGA kullanılmıştır. 7A200T daha zengin kaynaklara sahiptir.
7A100T ve 7A200T, B210 ile tamamen uyumludur, ancak FPGA mantık ölçeği farklıdır.
4. Harici saat desteği, PPS/10M referans frekans senkronizasyonu desteği, PPS faz senkronizasyonu desteği
5. USB3.0 TypeC arayüzü kullanılmıştır6. Çıkış PA, ADI modeli ile değiştirilmiştir (LDO'daki orijinal 3.3V PA'nın kaybettiği enerjiyi 5V güç kaynağı kullanarak dönüştürür)7. Benzer tüm ürünlerle karşılaştırmaya hoş geldiniz8. Teknik destek, yazılım ortamı yapılandırması, algoritma destek hizmetleri sunuyoruz
Başlıca teknik göstergeler:
B210 mini: Ettus Research B210 ile uyumlu ve mevcut yazılım ve geliştirme platformlarıyla uyumluluğu en üst düzeye çıkarmak için UHD sürücülerini kullanan, uygun maliyetli bir yazılım tanımlı radyo (SDR) deneysel platformudur.
Çalışma Prensibi:
AD9361, Analog Devices (ADI) tarafından piyasaya sürülen ve 2x2MIMO uygulamalarını destekleyen, yüksek entegrasyonlu bir RF alıcı-verici çipidir. I/Q verilerinin iletimi veya alımı, FPGA tarafından uygulanan DSP tarafından yeniden işlenir ve ana bilgisayara veya AD9361'e gönderilir. FPGA ayrıca veri formatını dönüştürür, I/Q veri çerçevelerini paketler ve USB 3.0 veri yolu üzerinden ana bilgisayarda çalışan UHD sürücüsüyle iletişim kurar.
Özellikler:
- B210mini, çift kanallı eş zamanlı alım ve iletimi destekler, yani 2x2MIMO desteği.
- MIMO (Çoklu Giriş, Çoklu Çıkış), veri hızını, sistem kapasitesini artırmak, parazit ve zayıflamaya karşı direnç göstermek, kapsama alanını genişletmek ve uzamsal çoklama sağlamak için birden fazla anteni eş zamanlı olarak veri iletmek ve almak için kullanan bir kablosuz iletişim teknolojisidir. LTE, WiFi, 5G vb. mobil iletişim alanları için uygundur.
- Kart üzerindeki 0,5 PPM VCTCXO entegrasyonu, pahalı GPSDO saat kaynaklarına ihtiyaç duymadan GPS sinyal simülasyonu ve 4G/5G baz istasyonu deneyleri gerçekleştirebilir.
- Dahili bir saat PLL'si ile donatılmış olup, harici 10 MHz ve 1 PPS senkronizasyon sinyallerinin girişini kolaylaştırır.
- 50 MHz ile 6 GHz frekans aralığında ayarlanabilir, maksimum gerçek zamanlı işleme bant genişliği 56 MHz'dir.
- USB 3.0 yüksek hızlı arayüz.
- Dahili Artix-7 100T FPGA 100000 Mantık Hücresi, kişiselleştirilmiş geliştirmeyi destekler.
Temel Bant Performansı:
- ADC örnekleme hızı (maksimum): 61,44 MS/s
- ADC çözünürlüğü: 12 bit
- ADC SFDR: 78 dBc
- DAC örnekleme hızı (maksimum): 61,44 MS/s
- DAC çözünürlüğü: 12 bit
Saat Performansı:
- Saat frekansı hassasiyeti: +/-0,5 ppm
- Harici saat arayüzü (1. IPEX): 1
- 1PPS arayüzü (1. IPEX): 1
RF Performansı:
- Çıkış gücü: >10dBm
- IIP3 (tipik gürültü seviyesinde): -20dBm
- Alım Gürültü Oranı: <8dB
Diğer Özellikler:
- Güç tüketimi (maksimum): 2800mW
- USB3.0 Micro-B: 1
- Ürün boyutu: 89,5 x 63 mm
- Anakart net ağırlığı: 50 g
Linux Sistem Uygulamaları İçin:
- GNU Radio, Yazılım Tanımlı Radyo (SDR) sistemlerinin tasarımına ve uygulanmasına odaklanan açık kaynaklı bir yazılım araç setidir. Kullanıcılar, grafik arayüzler veya Python programlama yoluyla, yayıncılık, uydu iletişimi ve radar gibi geniş bir uygulama alanını kapsayan esnek iletişim sistemleri oluşturabilirler. GNU Radio, B210mini ve HackRF dahil olmak üzere çeşitli SDR donanım platformlarını destekler. Zengin sinyal işleme modülleri sağlayan bu araç, araştırmacılar, öğrenciler ve radyo meraklıları için güçlü bir araçtır. Açık kaynaklı bir proje olarak GNU Radio, kablosuz iletişim alanında deney ve geliştirme için destek sağlayarak topluluk işbirliğini ve yeniliği teşvik eder.
- MATLAB, kablosuz iletişim araştırmalarında yaygın olarak kullanılan güçlü bir bilimsel hesaplama yazılımıdır. SDR araç kutusu, çeşitli iletişim standartlarını ve donanım platformlarını destekleyerek yazılım tanımlı radyo sistemlerinin tasarımı ve simülasyonu için işlevler ve araçlar sağlar.
- Open5GS, 4G/5G NSA ve 5G SA çekirdek ağ işlevselliğini destekleyen açık kaynaklı bir 5G çekirdek ağ uygulamasıdır.
- SDRangel (Software Defined Radio Angel), geniş bir yelpazede radyo sinyal işleme yetenekleri sağlamak üzere tasarlanmış açık kaynaklı bir yazılım tanımlı radyo (SDR) uygulamasıdır. Bu yazılım, kullanıcıların RTL-SDR, HackRF, B210mini vb. gibi genel amaçlı donanımları kullanarak bilgisayarları güçlü yazılım tanımlı radyo alıcı ve vericilerine dönüştürmelerine olanak tanır.
Windows Sistem Uygulamaları İçin:
- SoapySDR, Pothosware tarafından geliştirilen açık kaynaklı bir yazılım tanımlı radyo (SDR) cihaz destek kütüphanesidir ve geliştiricilerin farklı satıcılardan SDR donanımlarıyla kolayca etkileşim kurmasını sağlayan birleşik bir API sunar. Çoklu cihazları destekler, platformlar arası çalışır, eklenti mimarisine ve çok kanallı desteğe sahiptir. SDR uygulamalarının geliştirilmesini ve bakımını basitleştirir, yeni cihaz eklentilerinin dinamik olarak yüklenmesine olanak tanır ve gerçek zamanlı spektrum analizi ve yönetim araçları sağlar.
- LabVIEW, Yazılım Tanımlı Radyo (SDR) uygulamaları için kullanılabilen güçlü bir grafiksel programlama aracıdır. Sezgisel arayüzü ve modüler tasarımı, mühendislerin SDR uygulamalarını kolayca geliştirmelerini ve entegre etmelerini, böylece radyo sinyallerini daha esnek bir şekilde işlemelerini sağlar.
- Matlab ve SDRangel, Windows sistemlerinde çalışabilir.
Paket İçeriği:
- 1 x HamGeek 7A200T AD9361 Anakart
