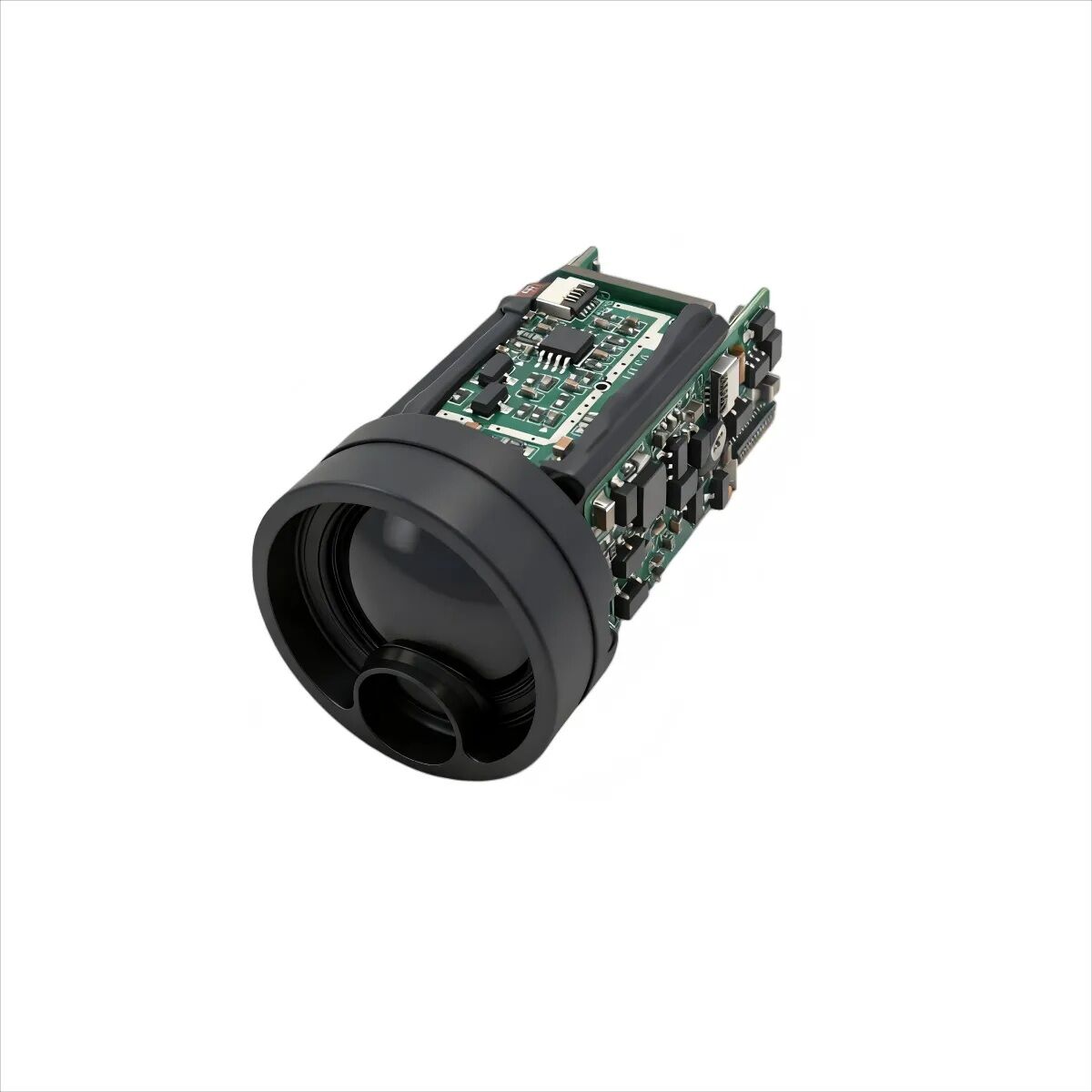

LRF1200A1 905nm Kompakt Eye-Safe Lazer Mesafe Ölçer Modülü 1200m El Tipi Mesafe Ölçerler, Spor Optikleri ve Mobil Cihazlar için

LRF1200A1 905nm Kompakt Göz Güvenli Lazer Mesafe Ölçer Modülü 1200m El Tipi Mesafe Ölçerler, Spor Optikleri ve Mobil Cihazlar için

LRF1200A1, 905nm dalga boyunda çalışan, göz güvenliği açısından 1. sınıf lazer mesafe ölçer modülüdür. Bina hedeflerinde 5–1200 m mesafeyi ±1 m / ±(1+L×0.4%) m doğrulukla, 0.1 m çözünürlükle ve 1–3 Hz çalışma frekansıyla ölçer. 3.3 V ile çalışan, ≤400 mW bekleme ve ≤1.5 W çalışma gücüne sahip, Φ23×40 mm, 18 g silindirik gövdeye sahip ve düşük güç etkinleştirme kontrolüne sahip UART-TTL arayüzü kullanan bu modül, el tipi mesafe ölçerler, spor optikleri, mobil cihazlar ve kompakt endüstriyel cihazlar için idealdir.

LRF1200A1, 905nm dalga boyunda çalışan ve 1. sınıf göz güvenliği sertifikasına sahip yeni, hafif ve kompakt bir lazer mesafe ölçer modülüdür. Bu ürün, küçük boyut, düşük güç tüketimi ve güvenilir mesafe verilerinin esas olduğu el tipi mesafe ölçerler, spor optikleri, havacılık ve iletişim cihazları, jeoloji aletleri, polis ve kolluk kuvvetleri ekipmanları ve açık hava spor cihazları için OEM çekirdeği olarak tasarlanmıştır.

Φ6,6 mm fırlatma merceği ve Φ18 mm alıcı merceği ile LRF1200A1, orta yansıtıcılık ve iyi hava koşullarında bina tipi hedeflerde ≥5–1200 m ölçüm aralığına ulaşır. Menzil doğruluğu 5–100 m arasında ±1 m ve 100 m'nin ötesinde ±(1 + L×0,4%) m iken, ekran çözünürlüğü 0,1 m'dir. Menzil frekansı 1–3 Hz, hassasiyet oranı ≥%98 ve yanlış alarm oranı ≤%1'dir; bu da spor ölçümü, açık hava navigasyonu, endüstriyel mesafe kontrolleri ve kompakt monoküler veya binoküler cihazlara entegrasyon için uygun, temiz ve istikrarlı bir çıktı sağlar.

Elektriksel olarak, LRF1200A1 3,3 V ±0,1 V DC besleme ile çalışır. Bekleme modunda güç tüketimi ≤400 mW, çalışma modunda ise ≤1,5 ​​W'tır; ayrıca tüketimi 3 mW'ın altına düşüren ultra düşük güç modları da mevcuttur. Birincil düşük güç modunda, MCU kapalıdır ve komutlara yanıt vermez; etkinleştirme pinini düşük seviyeye çekmek modülü uyandırarak ölçüm yapmasını sağlar ve yüksek seviyeye çekmek sistemi düşük güç modunda çalışmaya döndürür. İkincil düşük güç modunda, komut alımına izin verirken bekleme ve çalışma durumları arasında geçiş yapmak için "harici devre etkinleştirme/devre dışı bırakma" komutu kullanılır. Bu modlar, LRF1200A1'i özellikle pille çalışan el cihazları, mobil terminaller ve düşük görev döngülü IoT sensörleri için cazip hale getirir.

Veri arayüzü, GND, 3.3V besleme, TXD, RXD ve bir etkinleştirme pini içeren FWF08002-S06B13W5M konektör modelini kullanan bir UART (TTL_3.3V) seri portudur. Varsayılan baud hızı 115200 bps olup, 8 veri biti ve eşliksizdir ve komutlar aracılığıyla 9600, 14400, 19200, 38400, 56000, 57600, 115200, 128000 veya 230400 bps'ye yeniden yapılandırılabilir; bu değişiklikler yeniden başlatmanın ardından geçerli olur. İletişim, 0x55 0xAA başlıkları, bir fonksiyon sözcüğü, dört veri baytı ve toplanan baytların düşük sekiz bitinden oluşan bir sağlama toplamı içeren 8 baytlık bir çerçeve kullanır. Tek ölçüm, sürekli ölçüm ve durdurma komutları (işlev sözcükleri 0x88, 0x89, 0x8E) bu yapıyı takip eder ve mesafe verileri, 0,1 m çözünürlük için ×10 ile ölçeklendirilmiş yüksek ve düşük baytlar olarak döndürülür.

Mesafeye ek olarak, LRF1200A1, açı sensörüyle donatılmış bir ana cihazda kullanıldığında açı ölçüm işlevini (işlev sözcüğü 0x8A) destekler ve sonuçları aynı ölçeklendirilmiş onaltılık biçimde döndürür. Güç açma kendi kendine test komutu, önyükleme hatalarını, aralık dışı durumları, yankı yok durumlarını ve donanım hatalarını ayırt eden STA ve ErrCode değerlerini döndürerek mühendislerin sahada sorunları teşhis etmelerine yardımcı olur. Harici devre etkinleştirme/devre dışı bırakma komutları düşük güç durumları arasında geçiş yapar ve protokol, aynı 0x55 0xAA çerçeveleme yoluyla hem ölçüm hem de yapılandırma akışlarını tutarlı tutar.

Mekanik olarak, LRF1200A1, 18 g ağırlığında ve Φ23mm × 40mm silindirik bir form faktörüne sahiptir; bu da onu kompakt optiklere ve taşınabilir cihazlara entegre etmeyi çok kolaylaştırır. −20 ila +60°C arasında çalışır ve −55 ila +65°C arasında depolanır, 1200 g / 1 ms darbe testlerinden ve 2,5 g titreşim önleme testlerinden (5–50–5 Hz, 1 oktav/dk) geçer ve ≥1500 saat MTBF sunar. Lens IP67 su geçirmezlik derecesine sahiptir ve modül, 6 kV temas deşarjı / 8 kV hava deşarjı ESD bağışıklığı, ayrıca CE/FCC EMC ve RoHS 2.0 çevre gereksinimlerini karşılayarak zorlu dış mekan ve endüstriyel ürünler için sağlam bir temel oluşturur. Aktivasyon süresi ≤500 ms'dir, bu nedenle sistemler enerji tasarrufu için modülü yalnızca gerektiğinde uyandırabilir.

Belgelerde ayrıca ölçüm menzilini ve tepki hızını etkileyen pratik faktörler de ayrıntılı olarak açıklanmıştır: hedef yansıtıcılığı, hedef şekli, geliş açısı ve sis, yağmur, pus, güneş ışığı yoğunluğu ve havadaki partiküller gibi çevresel koşullar. Örneğin, yüksek yansıtıcılığa sahip hedefler, düşük yansıtıcılığa sahip hedeflere göre önemli ölçüde daha uzaktan ölçülebilir ve düz bir yüzeye dikey olarak gelen ışın, küçük, düzensiz hedeflere eğik atışlardan daha iyi menzil ve hız sağlar. Belirtilen menzil, bina duvarları gibi orta yansıtıcılığa sahip hedefler için, yüzeyin ışına dik olduğu ve doğrudan güneş ışığı olmayan açık hava koşullarında tanımlanmıştır. Uzak hedefler için, titreşimi azaltmak ve daha istikrarlı ölçümler elde etmek için bir tripod önerilir.

905nm Sınıf 1 göz güvenliği, 1200 m menzil, kompakt 23×40 mm silindirik gövde ile.

Model LRF1200A1

Lazer Dalga Boyu 905nm

Göz Güvenliği Sınıf 1

Fırlatma Lensi Çapı Φ6.6mm

Alıcı Lensi Çapı Φ18mm

Ölçüm Aralığı (bina) ≥5~1200m

Ölçüm Doğruluğu 5≤L≤100m:±1m L＞100m:±(1+L*0.4%)m

Ekran Doğruluğu 0.1m

Ölçüm Frekansı 1~3Hz

Hassasiyet Oranı ≥98%

Yanlış Alarm Oranı ≤1%

Veri Arayüzü UART (TTL_3.3V)

Besleme Gerilimi

DC3.3+/-0.1V

Bekleme Gücü Tüketim ≤400mW

Çalışma Güç Tüketimi ≤1,5W

Ağırlık 18g

Boyutlar (U×G×Y) Ф23mm X 40mm

Çalışma Sıcaklığı -20~＋60℃

Depolama Sıcaklığı -55~＋65℃

Darbe Dayanımı 1200 g, 1 ms

Titreşim Önleyici 5～50～5 Hz, 1 Oktav aralığı/dak, 2,5 g

Güvenilirlik MTBF≥1500 saat

Aktivasyon Süresi ≤500ms;

Su Geçirmezlik Derecesi Lens IP67 ESD Sınıfı

(Lens konumu)

Temas Deşarjı 6kV

Hava Deşarjı 8kV

Elektromanyetik Uyumluluk (EMC) CE/FCC Sertifikası

Çevre Dostu RoHS2.0

1. Bu modda, cihaz minimum güç tüketir. MCU kapalı durumdadır ve hiçbir komuta yanıt vermez.

2. Ölçüm gerektiğinde, cihazı normal çalışma moduna geçirmek ve otomatik olarak bir ölçüm gerçekleştirmek için etkinleştirme pinini düşük seviyeye çekin.

3. Ölçüm tamamlandıktan sonra, cihazı 3mW'ın altında güç tüketimiyle düşük güç moduna döndürmek için etkinleştirme pinini yüksek seviyeye çekin.

Kullanıcı Elektrik Arayüzü: UART (TTL_3.3V)

Konnektor Model No.: FWF08002-S06B13W5M, kablo sırası ve özel tanımlar aşağıda gösterilmiştir.
