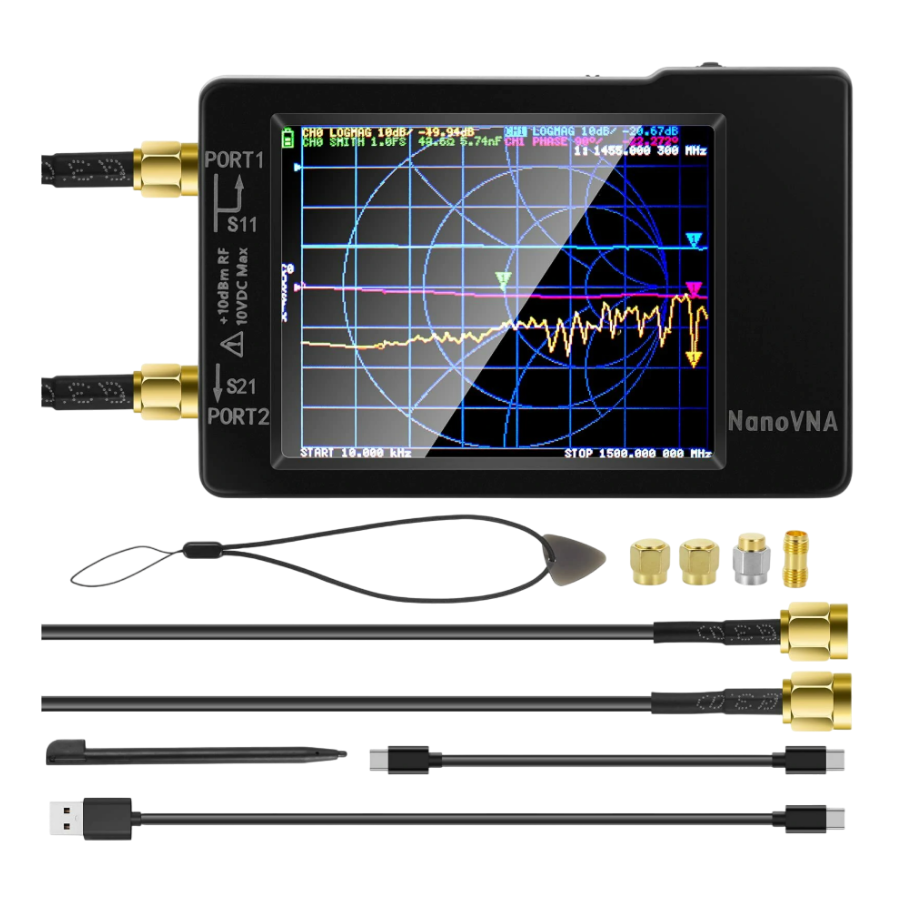

NanoVNA-H 50KHz-900MHz Vektör Ağ Spektrum Analizörü
NanoVNA-H kiti, ttrftech (GitHub) tarafından geliştirilen ve çoğu RF cihazının kolayca test edilmesini sağlayan açık donanım vektör ağı analizörü içerir. Bu kitin satış gelirinin bir kısmı, NanoVNA'nın daha da geliştirilmesi için ttrftech ekibine tahsis edilir. RF bölümleri EMI korumalıdır, bu da olası paraziti azaltır ve cihazın hassasiyetini artırır.
NanoVNA-H, S-parametrelerinin (S11 ve S21), SWR'nin, fazın ölçülmesine olanak tanıyan ve ayrıca Smith grafiğinin kullanımını destekleyen kullanıcı dostu bir arayüze sahip 2,8" TFT dokunmatik ekrana sahiptir.
Sadece 85 x 54 mm boyutlarındaki kompakt yapısı, PCB kasasıyla korunması ve 400mA pil ile donatılmış olması NanoVNA'yı taşınabilir ölçümler ve diğer işlemler için ideal hale getiriyor.
Ölçümlerin frekans aralığı 50 kHz ile 900 MHz arasındadır ve uygun şekilde değiştirilmiş bir aygıt yazılımı ile daha da genişletilebilir (lütfen değerlerin amaçlanan çalışma frekans aralığının dışına çıkabileceğini unutmayın). Frekans doğruluğu 0,5 PPM veya daha iyidir, RF çıkış voltajı 13 dBm ve SWR < 1,1'dir.
NanoVNA, USB-C (seri mod) üzerinden bilgisayarınızla iletişim kurabilir. Pakete bir USB kablosu dahildir.NanoVNA-H 50KHz-900MHz Vektör Ağ Spektrum Analizör Özellikleri ;
- Model: NanoVNA (HW 3.6 veya Daha Yeni Sürümü)
- Ekran: 2,8 inç renkli TFT (320×240 piksel)
- Güç: Dahili 650mAh pil ile USB 5V/120mA
- Arayüz: USB Type C, CDC uyumlu (özel sürücü gerekmez
- Çıkış konnektörleri: Antenlerin ve diğer RF cihazlarının kolay bağlanması için SMA konnektörleri
- Boyutlar: 85,5×54 mm
Paket İçeriği ;
- 1 adet Spektrum Analizörü
- 2 adet 20cm SMA erkek-erkek RG174 RF kablo
- 1 adet 25cm Type-C / Type-C kablo
- 1 adet 90cm USB - Type-C şarj kablosu
- 4 adet SMA bağlantı konnektörü
