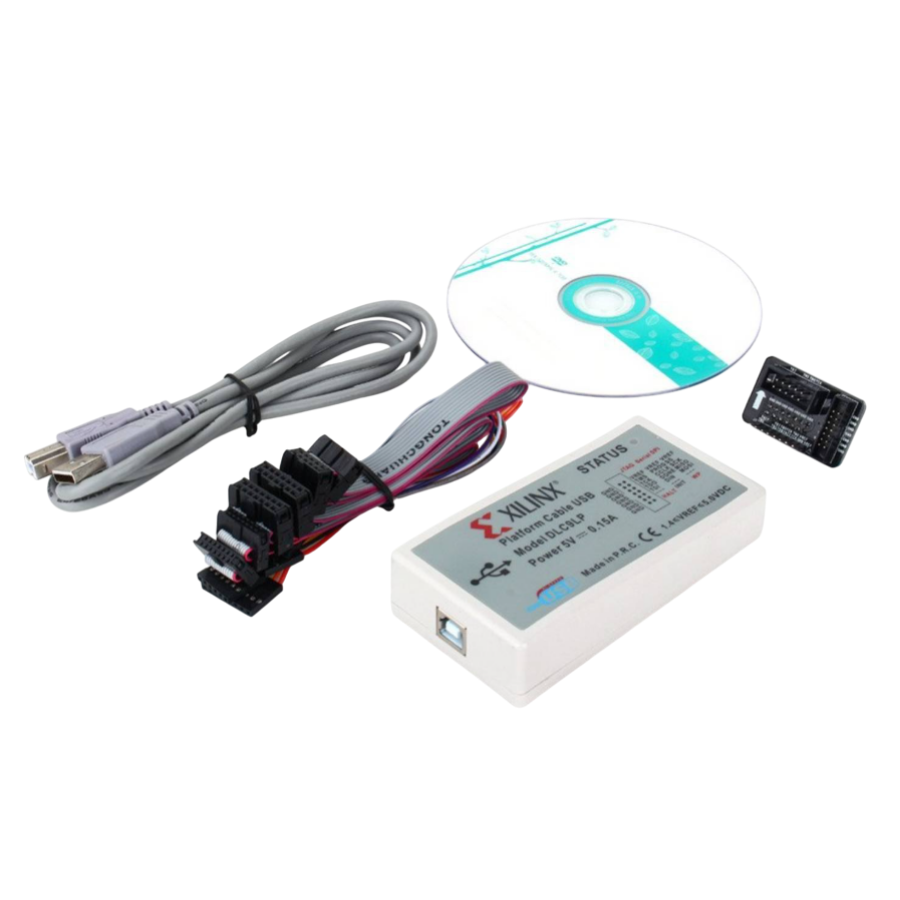

XILINX DLC9LP Hata Ayıklayıcı Programlayıcı
Xilinx Platform Kablosu USB FPGA CPLD JTAG SPI DLC9LP
Platform kablo USB, devre içi konfigürasyon ve tüm Xilinx cihazların programlanması için bir USB uyumlu kablo. Tüm işletim gücünü hub port denetleyicisinden alır. Harici güç kaynağı gerekmez. Yüksek hızlı bir USB ortamında sürekli bir köle seri FPGA yapılandırma aktarım hızı 24 Mb/s mümkündür.Xilinx FPGA ve CPLD Cihazları için Xilinx Platform USB Kablosu. Platform Kablosu USB aşağıdaki Xilinx cihazlarından herhangi birinin programlanması veya yapılandırılması amacıyla kullanıcı donanımına bağlanan yüksek performanslı bir indirme kablosudur:
Platform Kablosu USB, kullanıma hazır bir Yüksek Hızlı USB A-B kablosuyla masaüstü veya dizüstü bilgisayardaki USB bağlantı noktasına takılır. Tüm çalışma gücünü hub bağlantı noktası denetleyicisinden alır. Harici güç kaynağı gerekmez. Yüksek Hızlı USB ortamında 24 Mb/sn'lik sürekli bir bağımlı seri FPGA yapılandırma aktarım hızı mümkündür. Hub'ın bant genişliği diğer USB çevre aygıtlarıyla paylaşılıyorsa, gerçek aktarım hızları değişebilir.
XILINX DLC9LP Hata Ayıklayıcı Programlayıcı Özellikleri;
Orijinal XILINX Platform kablo USB ile tam uyumlu Y7C68013A + XC2C256 çözümünü kullanma Tüm Xilinx cihazları, FPGA yapılandırmasını ve balo/CPLD programlamayı destekler
JTAG, köle seri ve spi'yi destekler
5V (TTL), 3.3V (LVCMOS), 2.5V, 1.8V ve 1.5V çalışan cihazlara arayüzler
Seçilebilir hedef saat frekansı, yazılım otomatik frekans ayarını destekler
Windows ve Red Hat Enterprise linux'ta desteklenir
Otomatik olarak algılar ve hedef I/O voltajına uyum sağlar
LED durum göstergesi
Hedef saat hızları 750 khz'den 24 mhz'e kadar seçilebilir.
Desteklenen yazılım
Xilinx ISE 8 ila ISE 14.7 ve güncel ISE yazılım
Xilinx Vivado
Darbe
ChipScope
Microblaze gömülü işlemci hata ayıklama
Desteklenen cihaz:
Tüm Xilinx cihazları, FPGA ve PROM/CPLD:
Tüm virtex-fpga aileleri
Tüm Spartan-FPGA aileleri
Xcxc/ XC9500XL / XC9500XV CPLDs
CoolRunnerXPLA3 / CoolRunner-II CPLDs
XC18V00 iss PROMs
Platform flaş XCF00S/XCF00P/XL PROMs
XC4000 serisi fpga'lar
V7, Z7 vb. Dahil olmak üzere taze Xilinx cihazlar.
